这套平面四杆铰接结构,是机械传动领域最基础也最具泛用性的运动转换单元,日常接触的大量民用、工业设备里都能找到它的衍生结构。做结构设计时首先要明确安装边界,四个铰接副的同轴度公差要控制在0.02mm以内,避免连杆运动时出现卡滞、别劲的问题,固定铰支座的安装面平面度要求不低于IT7级,保证机构安装后机架不会出现受力变形。
从实际功能来看,这套基础结构可以通过调整各杆的长度比例,演化出不同的运动特性:当连架杆满足曲柄存在条件时,可将连续回转运动转换为从动件的往复摆动,也就是常见的曲柄摇杆结构,汽车风挡雨刮器的驱动端、家用缝纫机的走针驱动机构都用了这类演化结构;若两个连架杆都能做整周回转,就成为平行四边形双曲柄机构,机车车轮的联动驱动、工业输送线的平行移栽工位都会用到这类结构,能保证从动件和主动件的运动完全同步,没有行程差;如果两个连架杆都只能做往复摆动,就是双摇杆结构,工程车辆的转向梯形机构、重型设备的起落支撑结构多采用这类设计,能在有限空间内实现大角度的姿态调整。
设计这类连杆结构时,首先要根据目标行程确定各杆的长度比,避免出现死点位置影响设备运行,若机构存在不可避免的死点,需要额外加装飞轮或者惯性轮,利用构件惯性通过死点位置,就像单缸内燃机的曲轴飞轮组,就是靠储能结构克服活塞上下止点的死点卡顿。铰接副的配合间隙要根据运行转速调整,低速重载工况下可以选H8/f7的间隙配合,衬套选用自润滑铜套减少维护频次,高速运行的场景则要加装滚动轴承降低摩擦损耗,同时要在铰接位置设计防尘密封结构,避免粉尘进入配合面加剧磨损。

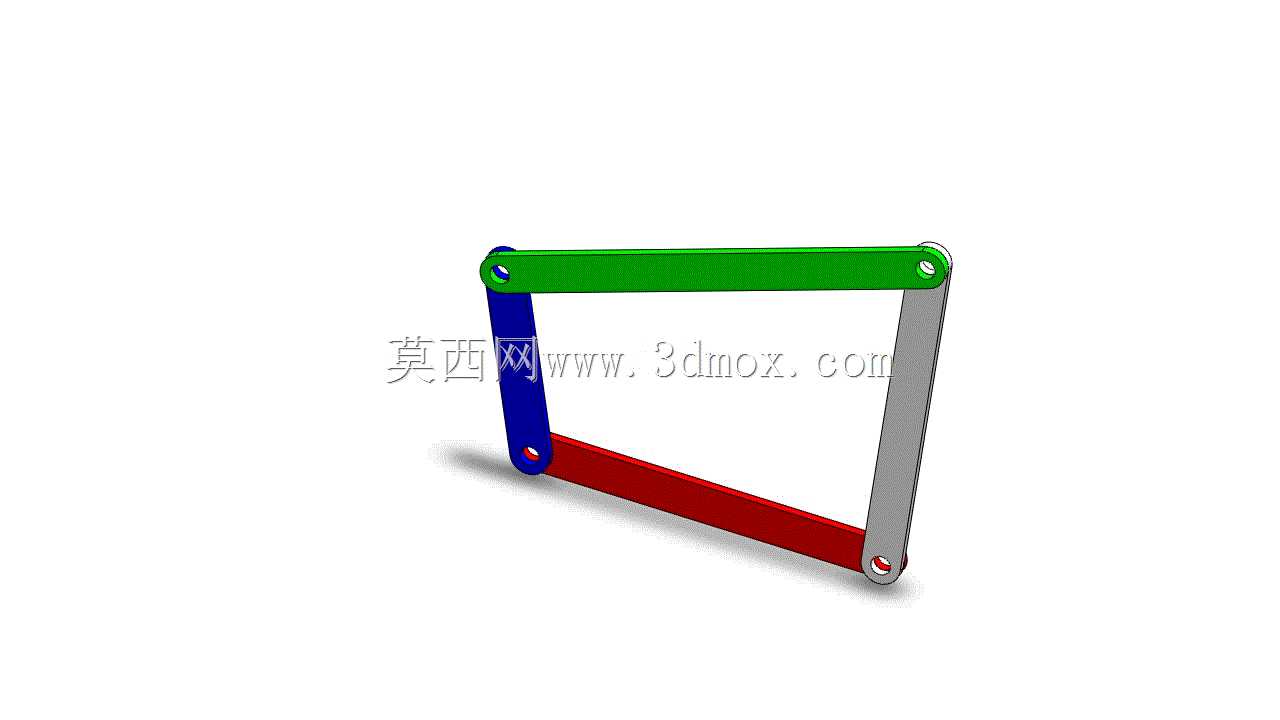

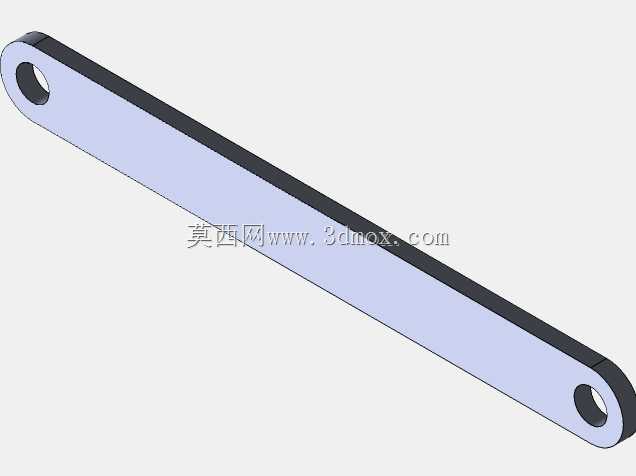

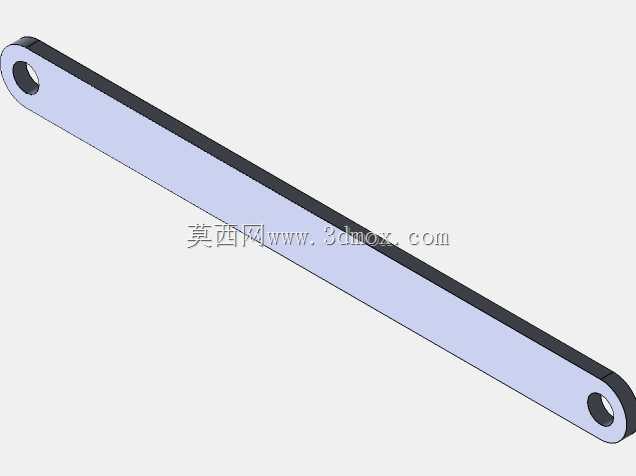

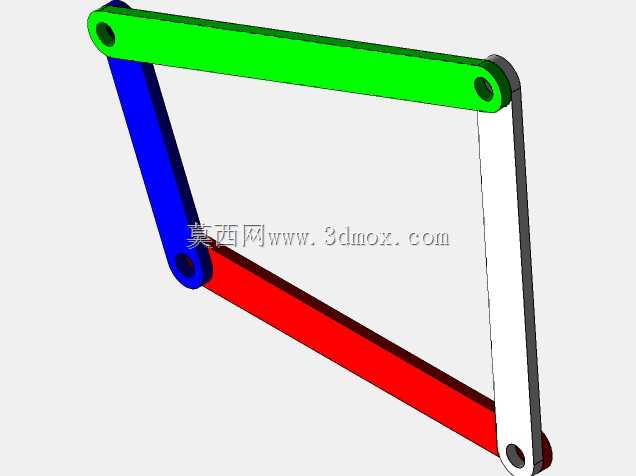

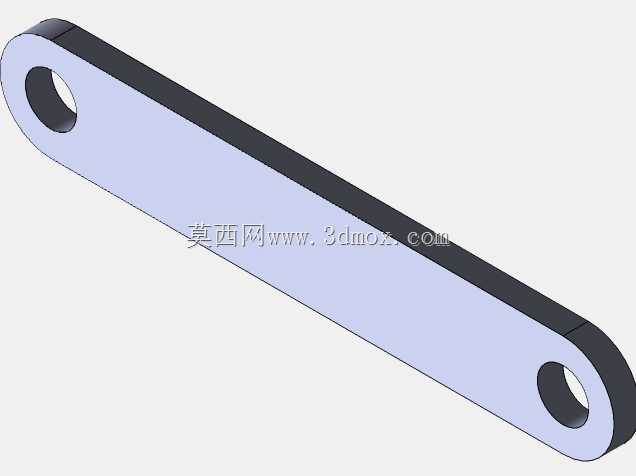

这套模型还原了四杆机构最基础的铰接形态,各连杆的截面采用等强度矩形设计,在保证结构刚性的前提下尽可能降低运动件的重量,减少机构运行时的惯性冲击,做衍生设计时可以直接在这个基础结构上调整杆长、铰接点位置,快速适配不同设备的运动需求,不需要从零开始搭建运动副约束,能大幅缩短前期方案验证的周期。
