在嵌入式开发、小型智能设备搭建的场景里,这类128x64规格的显示模组是人机交互环节最常用的硬件载体之一,不管是做开源硬件的原型验证,还是小型工业检测设备的状态显示,或是DIY智能小装置的信息输出,都能看到这类屏幕的应用。它的核心功能是输出字符、简单图形与状态参数,不需要复杂的驱动配置就能快速对接主控板,适配树莓派与Arduino两类主流开源硬件平台,开发者不需要重新编写复杂的底层驱动,只要按照标准引脚定义完成接线,就能快速实现显示功能,大幅缩短原型开发的周期。

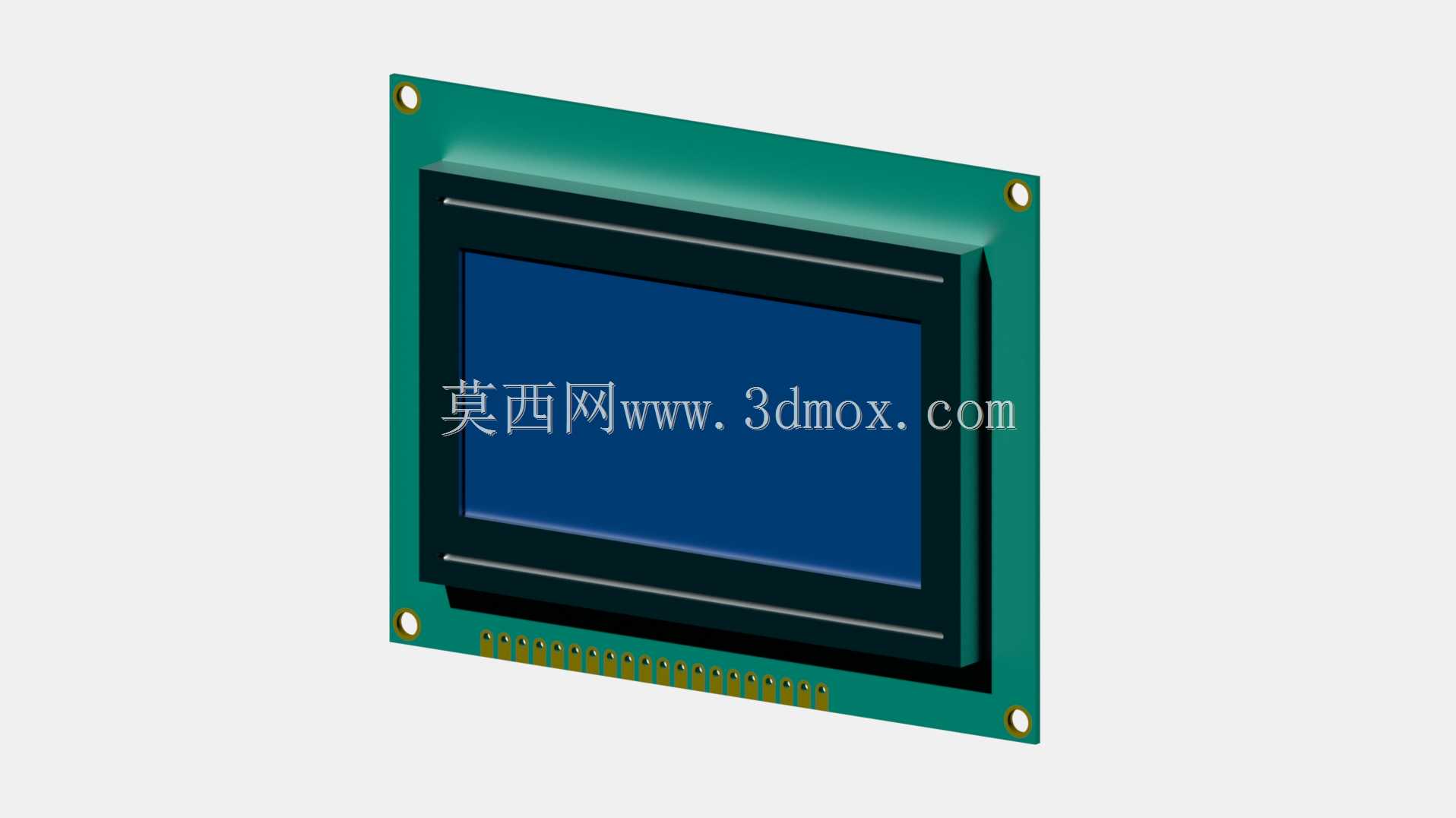

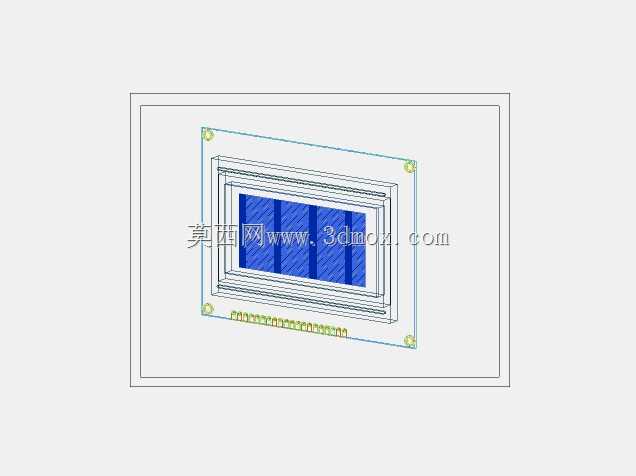

从设计思路来看,这款模组采用板屏一体化的结构设计,PCB基板作为屏幕的承载结构,四个角预留了标准安装孔位,安装孔的位置匹配通用嵌入式设备的安装间距,不管是用铜柱固定在开源硬件的扩展板上,还是直接锁附在小型设备的外壳内部,都不需要额外做安装位的适配改造。屏幕本体嵌装在PCB板的居中位置,屏幕边缘做了黑色遮光封边处理,避免背光漏光影响显示对比度,PCB板下方排布了整排直插式引脚,引脚间距采用标准2.54mm排针规格,既可以直接焊接排针插在面包板上做调试,也可以通过排线对接设备主板,适配不同的装配场景。
从安装边界来看,模组整体厚度控制在较低水平,屏幕有效显示区域为128x64像素点,能够满足单行字符、多行参数、简单波形图的显示需求,PCB板的外延尺寸刚好覆盖屏幕的安装固定需求,不会占用过多的设备内部空间,在小型手持检测设备、桌面级智能小装置、开源机器人状态显示端这类空间紧凑的应用场景里,不会因为屏幕模组的尺寸问题挤压其他元器件的布置空间。实际使用中,这类屏幕的显示清晰度足够满足工业场景下的短距离信息读取需求,对比度表现稳定,在室内光线环境下不需要额外增加背光补偿就能清晰读取显示内容,驱动功耗较低,适配电池供电的便携式设备使用场景。
建模过程中需要重点关注PCB板与屏幕本体的装配公差,屏幕嵌装的凹槽深度要匹配屏幕的实际厚度,避免出现屏幕凸起或凹陷的装配问题,安装孔的位置精度要控制在合理公差范围内,保证实际装配时孔位能够对齐固定柱,引脚的排布位置要和标准规格完全一致,避免建模完成后出现引脚错位,影响后续结构验证时的装配干涉检查。对于做嵌入式设备结构设计的工程师来说,这类通用显示模组的三维模型可以直接导入设备整体装配体中,提前预留好安装空间与接线走位空间,减少打样阶段出现结构干涉的概率,提升整体设计的可靠性。
