39系列两相混合式步进电机结构设计

这款39机座号的步进电机，是小型自动化设备里出镜率极高的执行元件，日常做结构选型时，在桌面级3D打印机、小型点胶机、桌面雕刻机、医疗采样设备的进给轴上经常能碰到同规格产品。从结构建模的细节来看，前端盖采用方形安装法兰设计，四个安装孔位呈对称分布，适配标准39步进电机的安装孔距，安装时不需要额外做转接板，直接通过螺栓就能固定在设备安装立板上，输出轴为单出轴D型切边结构，搭配联轴器时可以有效避免传动打滑，轴伸长度控制在常规适配范围，既不会因为轴伸过长导致悬臂负载过大引发轴跳，也不会因为过短无法适配常规规格的联轴器与同步轮。

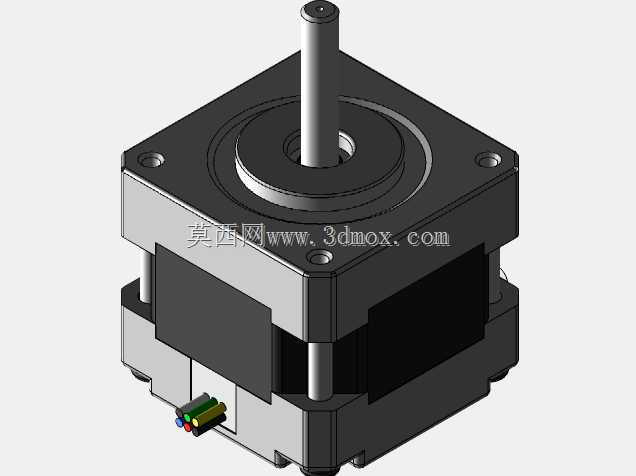

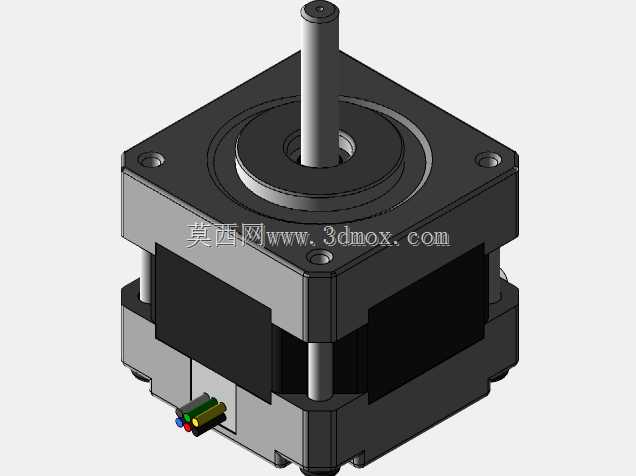

建模时还原了电机的分层叠压定子结构，机身中部的黑色部分为定子绕组封装区域，两端的端盖通过拉紧螺栓固定，把定子铁芯与转子组件牢牢约束在腔体内部，尾部预留的出线端做了分色标识，方便接线时区分各相绕组，不用额外对照接线手册就能快速完成接线作业。做设备布局时要注意，这类电机的机身长度对应不同的保持扭矩参数，这款短机身规格的39步进，适合负载不大、安装空间局促的场景，比如小型滑台的驱动、料仓挡料机构的摆动驱动，不需要太大的输出扭矩就能满足动作需求，同时机身发热控制比长机身规格更好，在密闭设备舱内使用时不会因为积热导致绕组温度过高触发保护。

从安装边界来看，方形法兰的对角尺寸、安装孔的沉头深度、输出轴的轴径公差都按照行业通用标准做了还原，在做整机装配干涉检查时，可以直接调用这个模型放入装配体，核对电机与周边结构件的安全间隙，尤其是输出轴端与同步轮、联轴器的配合段长度，以及尾部出线端的折弯空间，避免实际装配时出现线束被挤压、传动件与端盖刮蹭的问题。这类步进电机作为开环控制系统里的常用执行部件，不需要额外搭配编码器就能实现精准的角位移控制，搭配对应的步进驱动器时，通过细分设置可以达到更高的进给分辨率，在低速运行场景下的振动控制也能满足大部分小型设备的使用需求，建模时还原的机身外形细节，也能帮助结构设计师在做设备外观设计时，提前预判电机外露部分与设备外壳的匹配度，不用等实物打样后再调整外壳的开孔位置。
