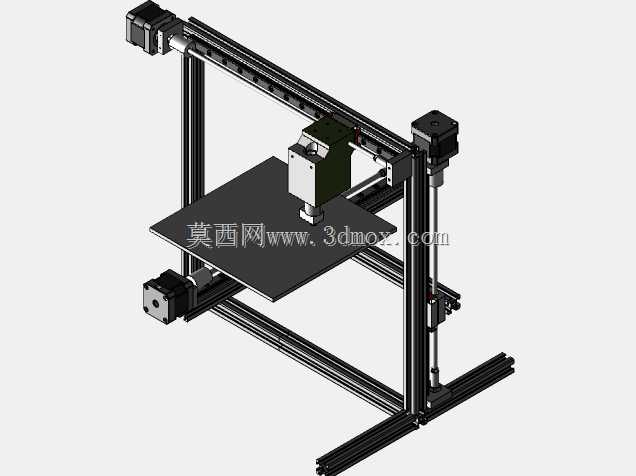

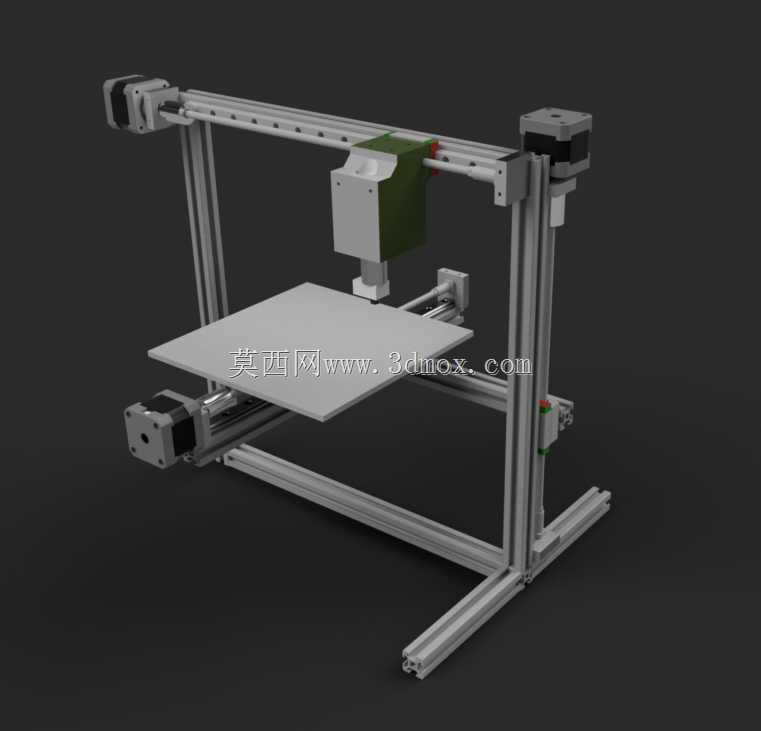

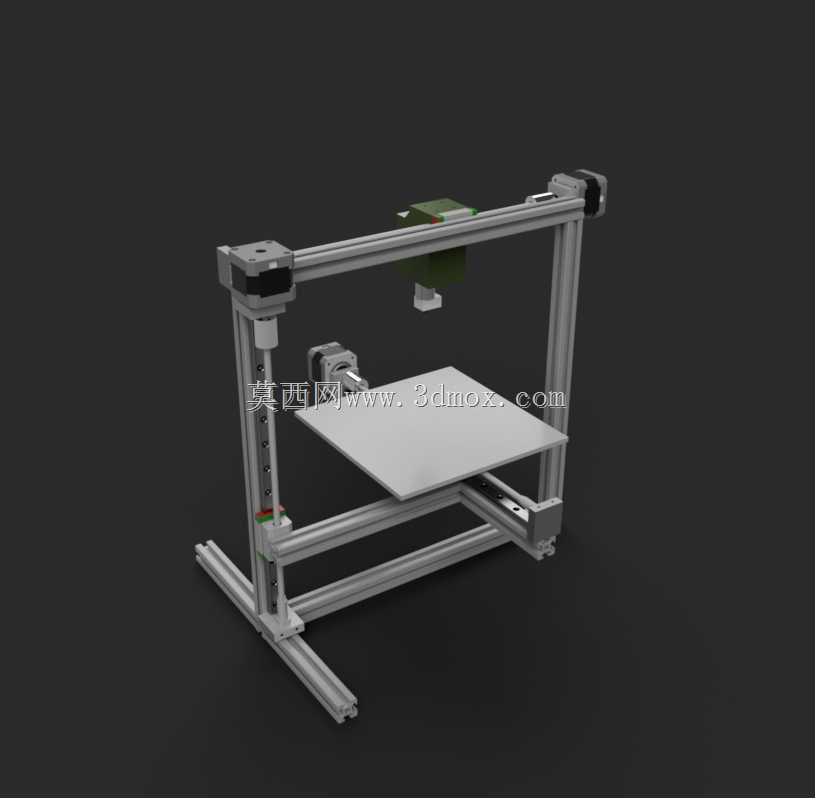

铝型材框架结构简化型3D打印设备

这款简化结构的3D打印设备，核心采用2020系列工业铝型材搭建主体框架，这类型材在桌面级增材制造设备、小型自动化工作站、教学实训装置中应用极为广泛，型材自带的T型槽结构无需复杂焊接或定制机加工件，就能完成各功能模块的快速装配与位置调整，适配小批量定制生产、创客空间原型打样、职业院校机械结构教学演示等多元场景。设备整体采用笛卡尔坐标系运动架构，X轴横梁横跨两侧Y向运动导轨，打印喷头组件沿横梁做横向往复运动，Y轴带动打印平台完成纵向进给，Z轴通过两侧的传动立柱实现喷头高度方向的精准调节，三轴运动的行程边界经过合理规划，既保证了常规尺寸制件的打印空间，又控制了设备整体占地尺寸，放置在普通工作台面即可完成安装调试，无需额外预留过大的操作维护空间。设计阶段特意省略了部分非核心的定制化机械零件，没有将传动形式完全固化为单一的螺旋传动结构，预留了皮带传动的改装空间，结构设计人员可以根据自身的使用需求，选择不同的传动方案适配不同的打印精度与速度要求：如果追求更高的传动精度与更小的回程间隙，可以换装滚珠丝杠组件完成Z轴与XY轴的传动升级；如果追求更快的运动速度、更低的改装成本，也可以直接采用同步带传动方案搭建高速打印构型。打印平台采用平板式安装结构，预留了热床组件、平台调平机构的安装位，使用者可以根据打印耗材的特性，选配玻璃平台、磁吸弹簧钢平台等不同的工作面，适配PLA、ABS、PETG等多种常见FDM打印耗材的成型要求。框架的连接部位采用标准角件与螺栓锁紧，整体刚性足以支撑常规打印速度下的运动稳定性，不会因为高速往复运动产生明显的结构共振，能够保证打印制件的层纹均匀度与尺寸精度。设备的走线槽位也沿着铝型材槽道预留，电气线路可以完全内嵌在型材槽内，既避免了运动过程中线路拖拽干涉的风险，也让整体外观更加整洁规整，适合作为桌面级3D打印设备的基础原型，供结构设计人员在此基础上拓展外壳封闭、自动调平、断料检测等附加功能，大幅缩短同类设备的研发建模周期。
