游戏手柄用贴片式摇杆电位计结构

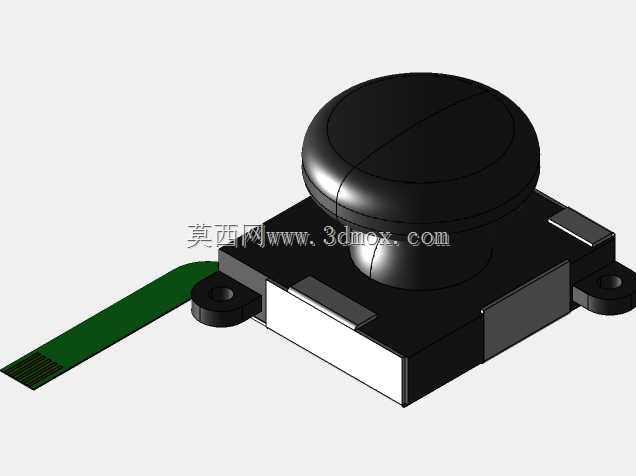

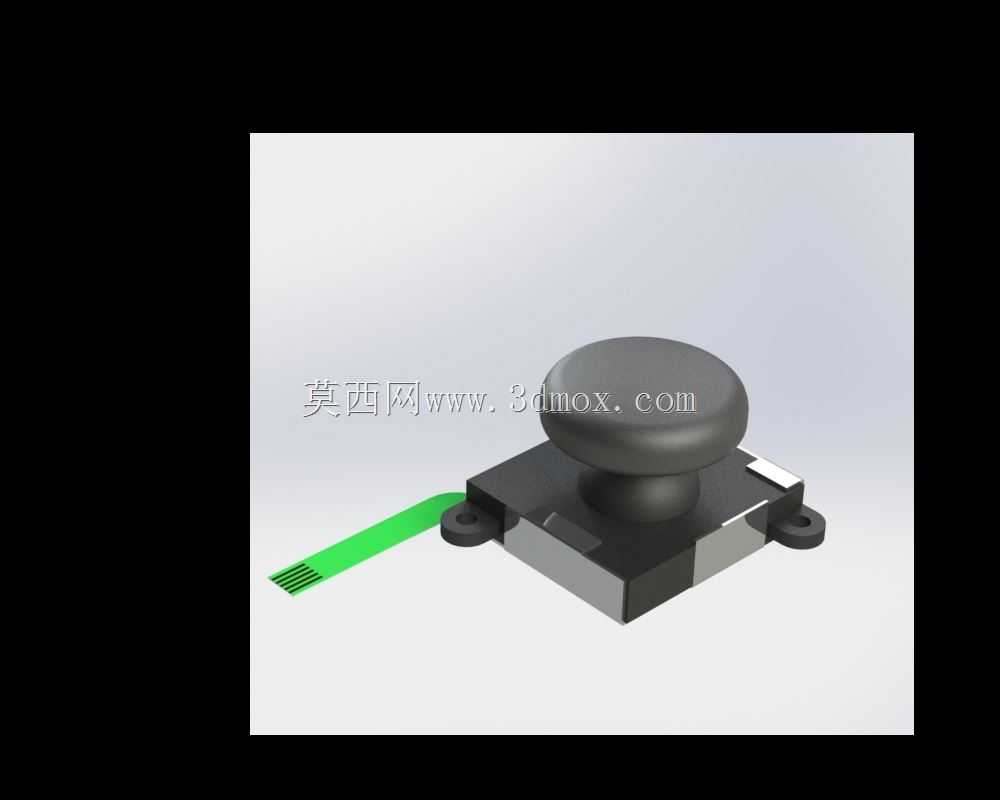

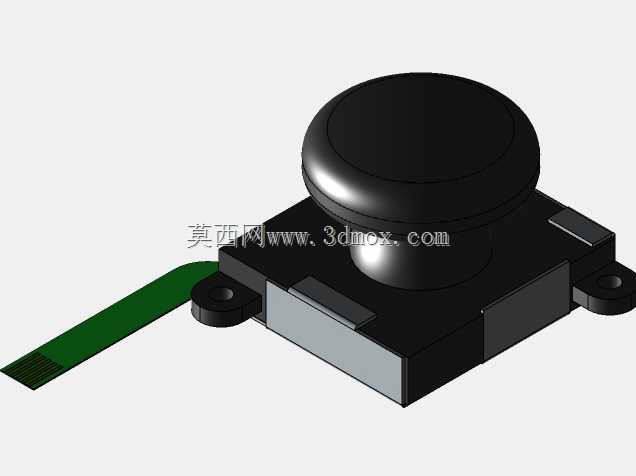

这款贴片式摇杆操纵部件，核心是基于模拟电位计原理实现二维方向的位移信号采集，日常最常见的应用场景是便携游戏掌机、小型蓝牙游戏手柄的方向输入模块，也可适配小型遥控航模、手持工业遥控终端的方向操控单元，替代传统直插式大尺寸摇杆来压缩整机内部装配空间。从结构设计逻辑来看，整体采用方形贴片基座作为承载主体，基座两侧预留带安装孔的固定耳，安装时可通过热熔柱铆接或者微型螺丝锁附的方式固定在PCB板上，不需要额外设计复杂的固定支架，能大幅简化终端产品的结构装配流程。顶部的操纵帽做了圆弧球面处理，表面做细微磨砂质感，手指按压推动时的接触摩擦力适中，长时间操作也不易打滑，操纵帽和基座内部的滑动电位计组件做了卡扣式连接，装配时直接压入即可完成组装，不需要额外涂胶固定，能有效提升产线装配效率。信号输出端采用0.5mm间距的5位ffc软排线连接，软排线从基座侧方引出，排线末端做金手指抗氧化处理，插接时对应终端设备上的ffc连接器即可完成信号导通，软排线的长度可根据终端设备内部的走线空间灵活调整，不需要额外焊接引线，能避免焊接过程中高温损伤电位计内部的碳膜层。从安装边界尺寸来看，整体基座的长宽尺寸控制在极小范围内，基座本体厚度较薄，操纵帽处于中位时的整体高度适配便携设备的薄型化设计需求，操纵杆的全行程倾斜角度符合人体工程学操作范围，推动到各方向极限位置时的阻尼感均匀，回中精度稳定，不会出现偏移卡顿的问题。内部的碳膜片采用耐磨配方材质，能承受数十万次的反复推动操作，信号输出的线性度表现平稳，不会出现操作过程中信号跳变的问题，基座底部做平整化处理，过回流焊时的受热均匀，不会出现虚焊或者基座变形的问题。在结构细节上，基座内部的回中弹簧采用对称式布局，不管是推动X轴还是Y轴方向，松手后都能精准回到初始中位位置，不会出现偏移卡滞的情况，固定耳的位置做了加厚处理，锁附安装时不会出现基座开裂的问题，软排线和基座的连接位置做了应力释放结构，反复弯折排线也不会出现线芯断裂的问题，能适应终端产品组装过程中的走线弯折需求。
