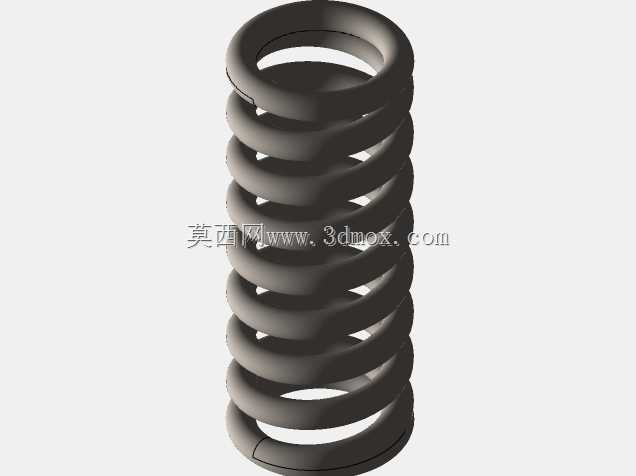

可参数化计算的钢制圆柱螺旋压缩弹簧

在各类机械结构的缓冲、复位、储能场景中，螺旋压缩弹簧是应用频次极高的弹性元件，小到精密仪器的按键复位结构，大到工程机械的悬架缓冲组、工业设备的振动隔振模块，都能见到这类圆柱螺旋弹簧的身影。常规弹簧选型往往需要反复核对刚度、圈数、中径、自由长度等参数，手动计算弹簧常数容易出现参数匹配偏差，导致后续装配后弹力不符合设计要求，甚至出现并圈、塑性变形等失效问题。这款参数化的螺旋弹簧设计工具，核心是将弹簧的几何参数与力学计算逻辑嵌入三维模型结构中，使用者可根据实际安装空间的边界约束，直接调整弹簧的有效圈数、弹簧圈中径、自由长度三个核心尺寸参数，模型会同步更新几何外形，同时自动计算对应参数下的弹簧刚度常数，省去手动查材料弹性模量、代入公式反复核算的步骤。从结构设计逻辑来看，这款弹簧采用等节距圆柱螺旋结构，两端做并圈磨平处理，符合常规压缩弹簧的安装基准要求，安装时两端的支撑面可直接贴合设备的弹簧座定位面，不需要额外加工适配的定位结构，适配绝大多数通用设备的弹簧安装槽位。在实际选型应用中，设计人员可先根据设备安装腔的轴向、径向尺寸边界，确定弹簧的最大外径与自由长度上限，再根据所需的工作载荷与压缩行程要求，调整有效圈数参数，模型实时反馈的弹簧常数可直接用于后续的结构受力仿真验证，避免传统设计中先算参数再建模、建模后参数不匹配又反复返工的问题。弹簧的截面采用标准圆形钢丝截面，符合常规冷卷圆柱螺旋压缩弹簧的工艺成型要求，调整参数后的模型几何结构可直接导出用于干涉检查，验证弹簧在最大压缩行程下是否会与周边结构件发生剐蹭，也能核对并圈长度是否满足最小工作长度的设计要求，覆盖从选型计算到结构验证的全流程设计需求，尤其适合非标设备设计中需要定制弹簧参数的场景，能大幅减少弹簧选型与建模的重复工作量，降低参数计算错误带来的设计风险。
