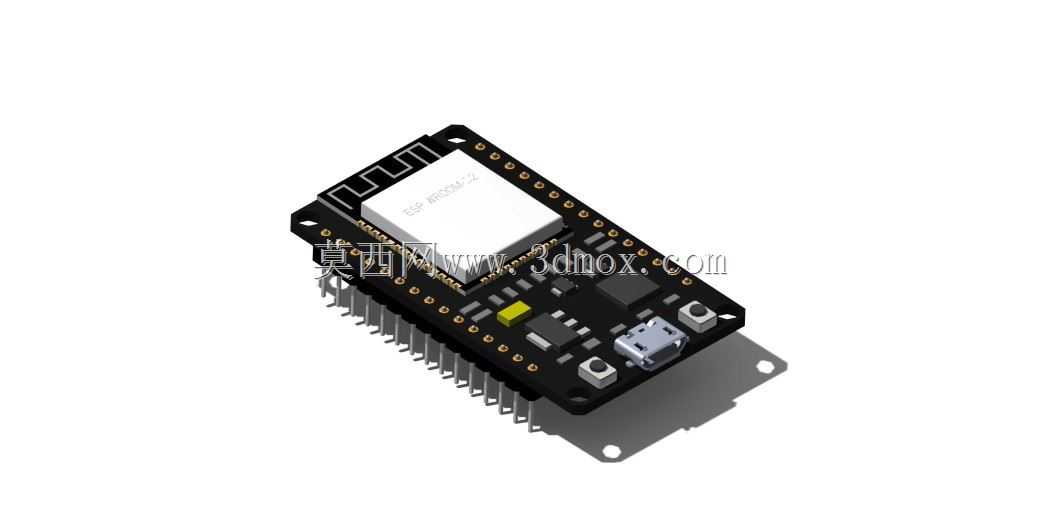

ESP32开发板带安装底座结构设计

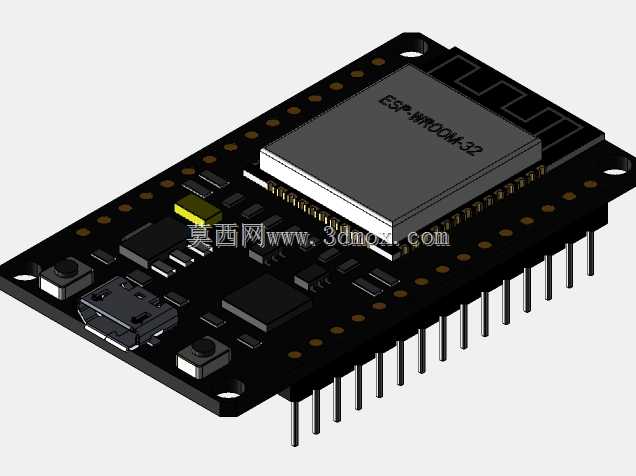

这款ESP32开发板的三维结构设计，首先围绕嵌入式开发场景的实际安装需求展开，在做结构建模时优先考虑了桌面调试、设备内嵌两种常见使用状态的适配性。板载核心模块区域做了局部垫高处理，避免核心芯片与安装面直接接触，既预留了散热间隙，也能防止焊接引脚在安装时被磕碰剐蹭。排针布局严格遵循通用ESP32模组的引脚定义间距，两侧排针的横向跨距、纵向针距完全匹配市面常用的面包板、扩展坞接口尺寸，做结构设计时特意核对了排针突出板底的高度，确保插装时不会因为板底元件干涉导致插装不到位。

开发板侧边的Micro USB接口位置做了沉边处理，接口端面与板边齐平，避免常规USB数据线插头插入时被板边卡住，接口周围预留了1.5mm的结构间隙，适配不同厚度的注塑插头外壳。板载的复位按键、下载按键的键帽突出板面高度控制在2.2mm，既保证按压时有足够的行程反馈，也不会因为突出过高在设备内嵌时被壳体误触发。板上的电容、电阻等贴片元件的布局避让了安装孔位，四个角的安装孔采用3mm直径的沉孔设计，可直接使用M2.5螺丝固定到底座或者设备壳体上，沉孔深度刚好容纳螺丝头，保证固定后螺丝头不会突出板面剐蹭其他线路。

配套的安装底座采用薄钢板折弯结构，底座上的定位凸台刚好卡入开发板的安装孔位，不需要额外定位治具就能快速完成板卡的对位安装，底座两侧的延伸折边预留了固定到设备机架的长圆孔，可根据实际安装位置微调固定间距。在物联网终端设备、小型智能机器人控制单元、桌面原型验证项目中，这款板卡的结构尺寸可以直接嵌入到多数小型控制盒内，板身总厚度控制在13mm以内，加上排针总高度也不超过20mm，对安装空间的要求极低。做结构建模时，所有元件的外形轮廓都按照实物等比例还原，包括板上的丝印标识区域、屏蔽罩的倒角、USB接口的金属弹片结构都做了还原，在做设备整体装配干涉检查时，可以直接调用这个模型完成虚拟装配，不需要反复测量实物尺寸。板载的天线区域特意做了净空处理，模型里也还原了天线区域无金属遮挡的结构设计，避免金属安装件覆盖天线区域影响无线信号传输，安装底座对应天线位置做了镂空处理，进一步降低金属结构对信号的衰减影响。
