数控加工V型槽定位安装龙门板件

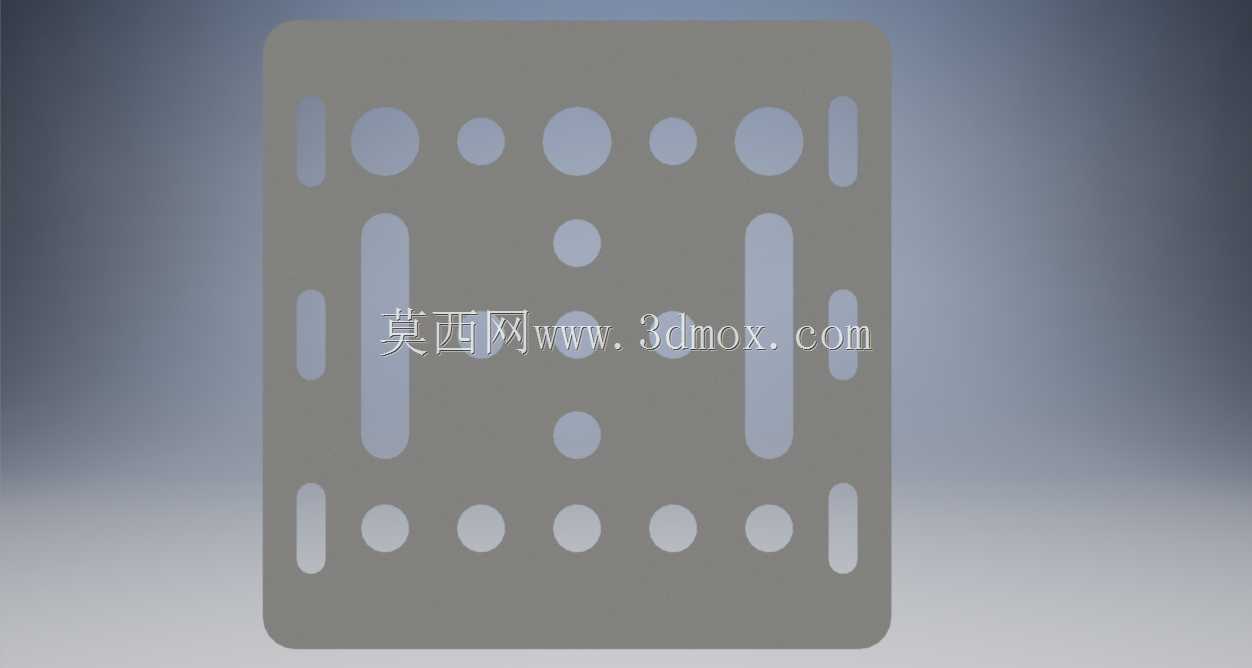

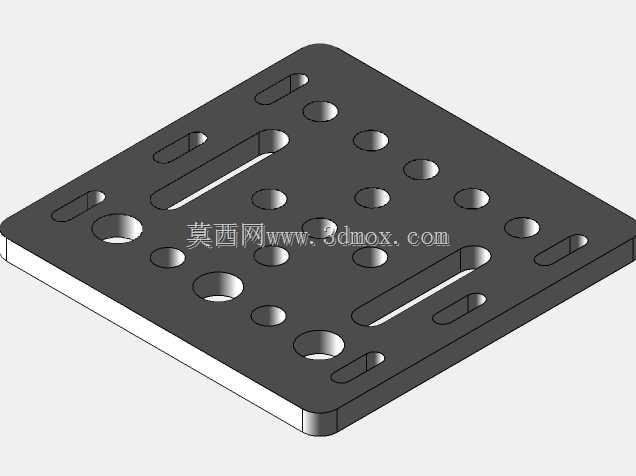

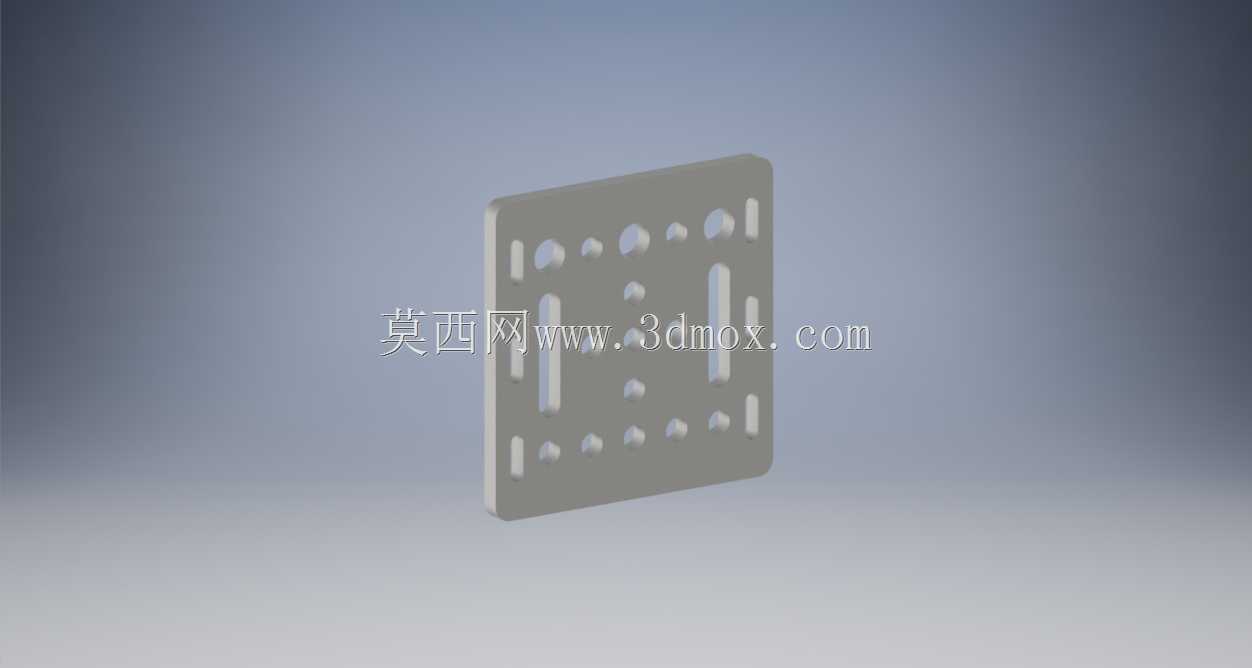

这类V槽龙门板件多应用于数控加工工装、自动化输送线定位工位以及小型专用机床的导向安装基座场景，在实际生产中主要承担工件定位、辅件安装承载以及运动导向的基础作用。从结构设计来看，板件主体采用矩形平板构型，整体厚度根据承载需求匹配对应加工余量，板面排布的多组不同规格孔位各有其功能指向：上下边缘对称分布的长圆形腰型孔为安装调节孔，可在装配时提供一定范围的位置调整余量，抵消安装基面的加工误差，避免硬装配带来的内应力；板面中部的大尺寸长圆孔为减重与走线集成设计，既可以降低板件整体自重，减少安装基座的负载，也可供设备的气路管线、传感线路穿过，优化工位的管线排布；不同直径的圆形通孔分为两类，大直径孔为螺栓过孔，用于板件与基座、上层功能组件的紧固连接，小直径孔为定位销孔，装配时打入圆柱销实现板件的精准定位，保证重复拆装后的位置精度。板件的核心功能结构为侧边的V型槽结构，该槽型加工精度直接影响工位的定位精度，设计时V型槽的夹角通常取90度，槽口做微小倒角处理，去除加工毛刺同时避免工件装入时的磕碰划伤，槽面的粗糙度要求控制在Ra1.6以内，保证与被定位工件的接触贴合度，减少定位间隙。在安装边界方面，板件的外轮廓长宽尺寸根据适配的工位安装空间确定，安装孔的孔距严格匹配对应基座的螺纹孔排布公差，腰型孔的调节行程通常设置为正负3毫米，可覆盖多数现场安装的位置偏差需求。设计过程中需要重点考量板件的受力变形情况，对于承载较大的应用场景，会在板件背面增加加强筋结构，或者选用更高强度的合金钢材进行加工，同时所有孔位的位置度公差需要控制在0.02毫米以内，保证装配后各功能组件的同轴度与位置精度。这类板件在数控加工时通常先采用铣削完成外形与V槽的粗加工，再通过磨削保证板面平面度与槽面精度，最后进行孔位的钻铰加工，确保各尺寸满足设计要求，实际使用中可根据工位需求在板件上加装定位挡块、夹紧组件或者导向滑轨，拓展其功能适配性，满足不同生产场景的使用需求。
