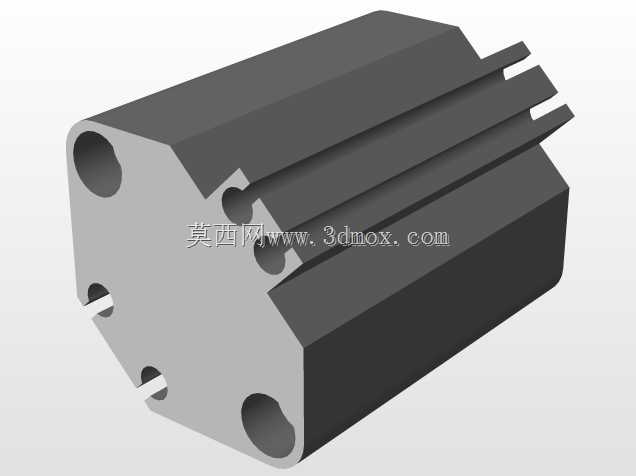

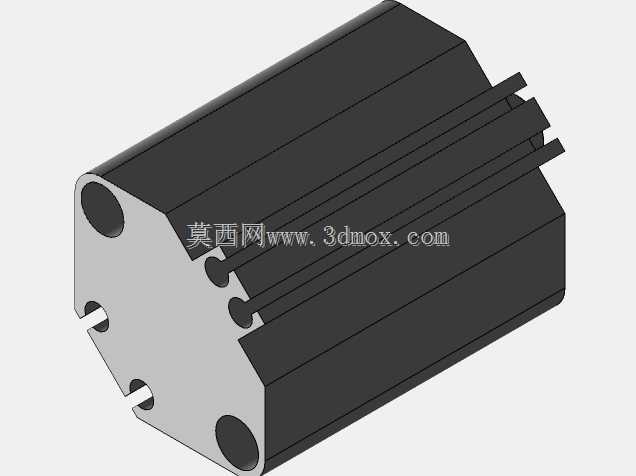

SMC薄型气缸CDQ2B25-25DZ结构设计

在自动化生产线的工装夹具、小型物料推送工位、电子元器件装配模组这类安装空间局促的场景里，薄型气缸的选型占比一直很高，CDQ2B25-25DZ这款气缸的结构设计，完全贴合紧凑安装场景下的气动执行需求。从安装边界来看，这款缸径25mm、行程25mm的薄型气缸，本体采用方形截面设计，无需额外安装附件即可直接嵌入工装板的预留槽位，缸体四周预留的安装孔位支持轴向、侧向两种固定方式，能适配不同排布方向的工位布局，不会像标准圆形气缸那样占用额外的径向安装空间，在多工位并排排布的装配治具里，能大幅压缩工位间距，提升设备整体的空间利用率。从功能特性上看，这款气缸采用单杆双作用结构，活塞两侧均可通入压缩空气实现往复动作，输出推力稳定，缸体端部的缓冲结构能降低活塞行程末端的撞击噪音，减少长期运行带来的结构松动风险，杆端的内螺纹接口可以直接连接各类吸盘、推块、压头等工装接头，无需额外转换连接件，适配性较强。设计层面上，缸体采用硬质氧化铝合金材质，在保证结构强度的前提下控制了整体重量，缸筒内壁的精加工精度能保证活塞密封圈的使用寿命，减少运行过程中的漏气损耗，缸体侧面预留的磁性开关安装槽，可以直接加装磁感应传感器，实现活塞行程位置的信号反馈，满足自动化设备的程控需求。实际选型应用中，这款气缸适合0.1-0.7MPa的工作气压范围，动作响应速度快，在短行程的往复动作场景下，相比长行程标准气缸动作频率更高，能匹配节拍较快的装配、检测、上下料工位，不管是单独作为小型执行元件，还是集成在多轴气动模组里，都能稳定完成推料、压合、定位、夹紧这类常规动作，结构上的紧凑设计也降低了设备整体的设计难度，工程师在做布局排布时不需要为气缸预留过多的避让空间，能有效缩短设备的整体设计周期。
