多探头集成式红外传感阵列结构设计

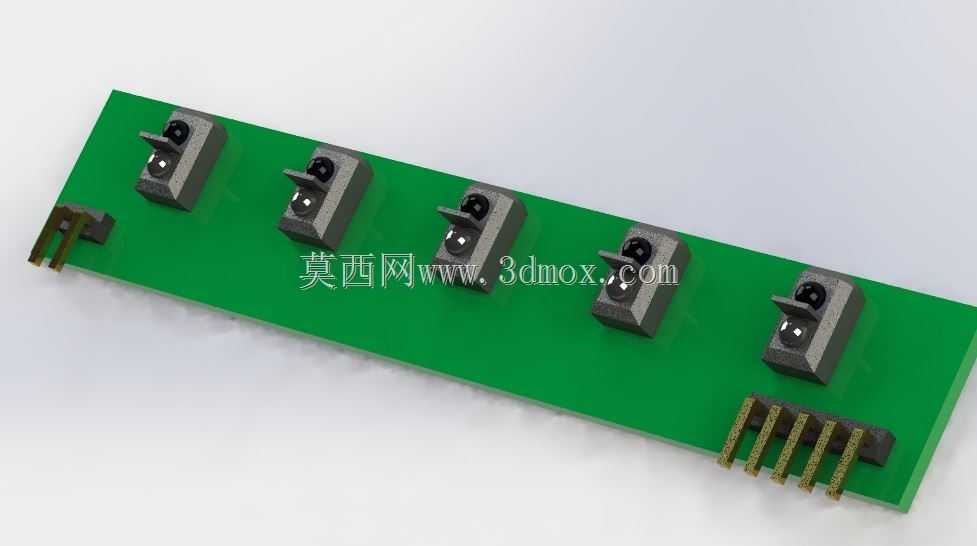

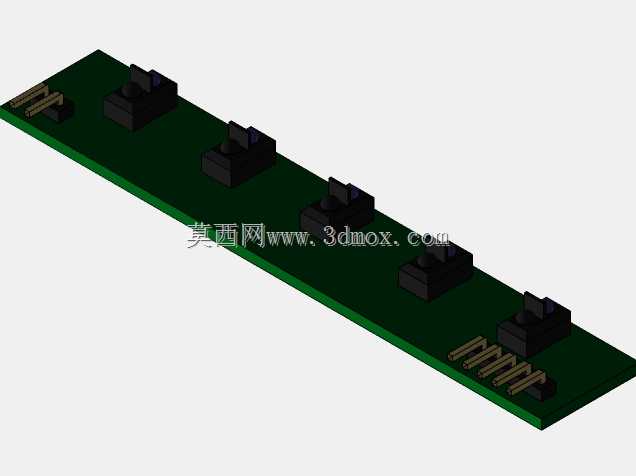

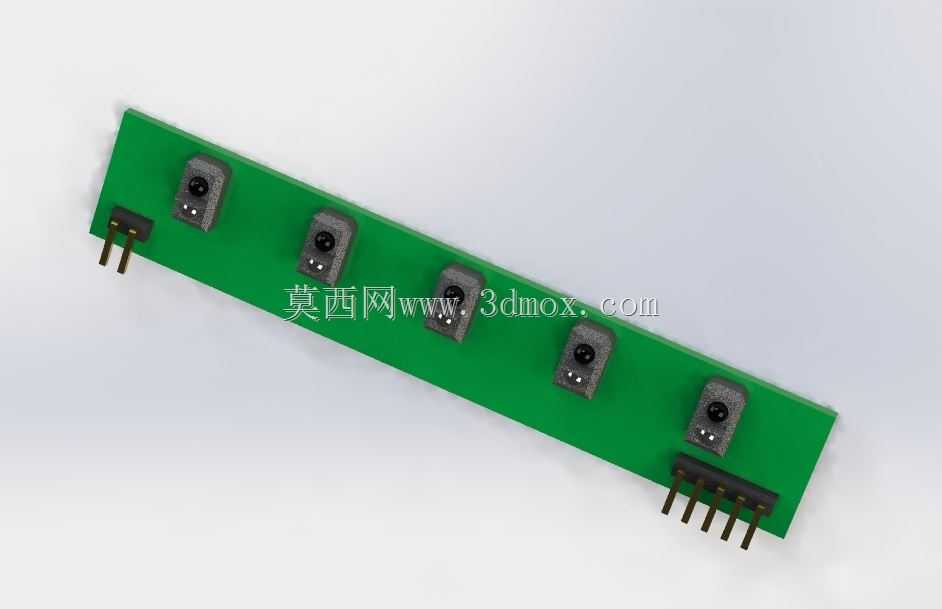

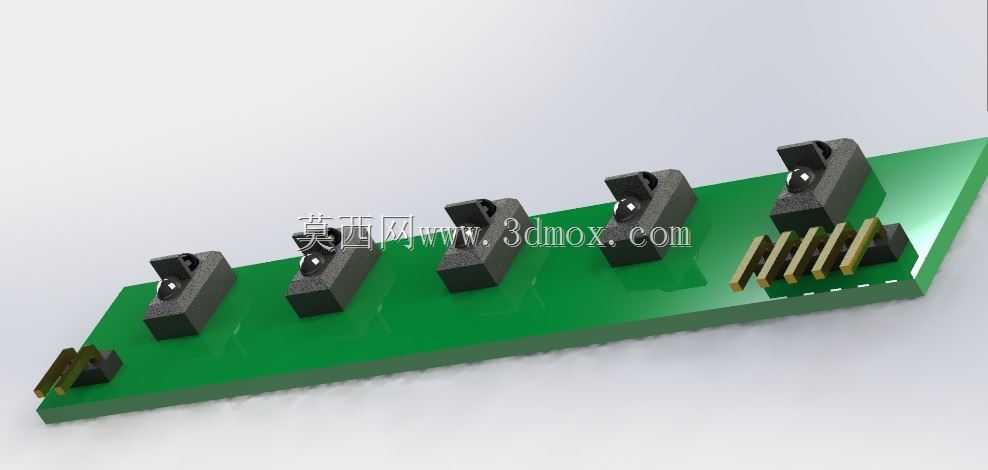

该红外传感阵列采用长条式PCB作为承载基体，沿板身长度方向等距排布五组独立红外收发探头，板体两端分别预留排针接口，一端为两针供电引脚，另一端为五针信号输出引脚，可直接与主控板完成插装对接，省去额外接线工序。在自动化生产线的物料到位检测场景中，这类阵列模组可覆盖更大的检测宽度，单组阵列即可替代多个独立分散安装的红外传感器，无需逐个调整探头安装角度与对位精度，大幅缩减设备组装阶段的传感单元调试工时。设计阶段优先考虑安装适配性，板体整体采用窄长条形轮廓，可嵌入设备机架的窄缝安装位，探头的感应面统一高出PCB板面固定高度，确保每个探测点位的感应距离保持一致，避免因探头高度差导致的检测阈值偏差。从功能特性来看，每个独立探头均集成红外发射与接收单元，可独立完成对应点位的障碍物存在检测、物料位置反馈，多探头同步工作时可输出多路开关量信号，供主控系统判断被检测物体的覆盖范围、位置偏移量，也可适配传送带上的多工位物料计数、工件到位触发场景。在安装边界设计上，板体未设置额外凸起结构，所有元器件均布置在PCB单面，背面为平整光面，可通过背胶直接粘贴固定在安装基面，也可通过两端预留的安装孔位完成螺丝锁附，适配不同设备的安装条件。排针接口采用标准2.54mm间距排针，兼容市面上通用的杜邦线连接与直插式座子对接，无需定制特殊接插件。在智能仓储的料盒到位检测场景中，这类阵列可安装在料架层板前端，一次性覆盖多个料位的检测需求，相比单个传感器逐点安装的方案，能减少布线数量，降低线路故障概率。探头的排布间距经过匹配常规物料尺寸设计，可避免相邻探头之间的红外信号串扰，每个探头的外围做了遮光处理结构，减少环境强光对检测精度的干扰，即使在车间普通照明环境下也能稳定触发，不会出现误判漏判情况。
