嵌入式TFT触控液晶显示模组结构设计

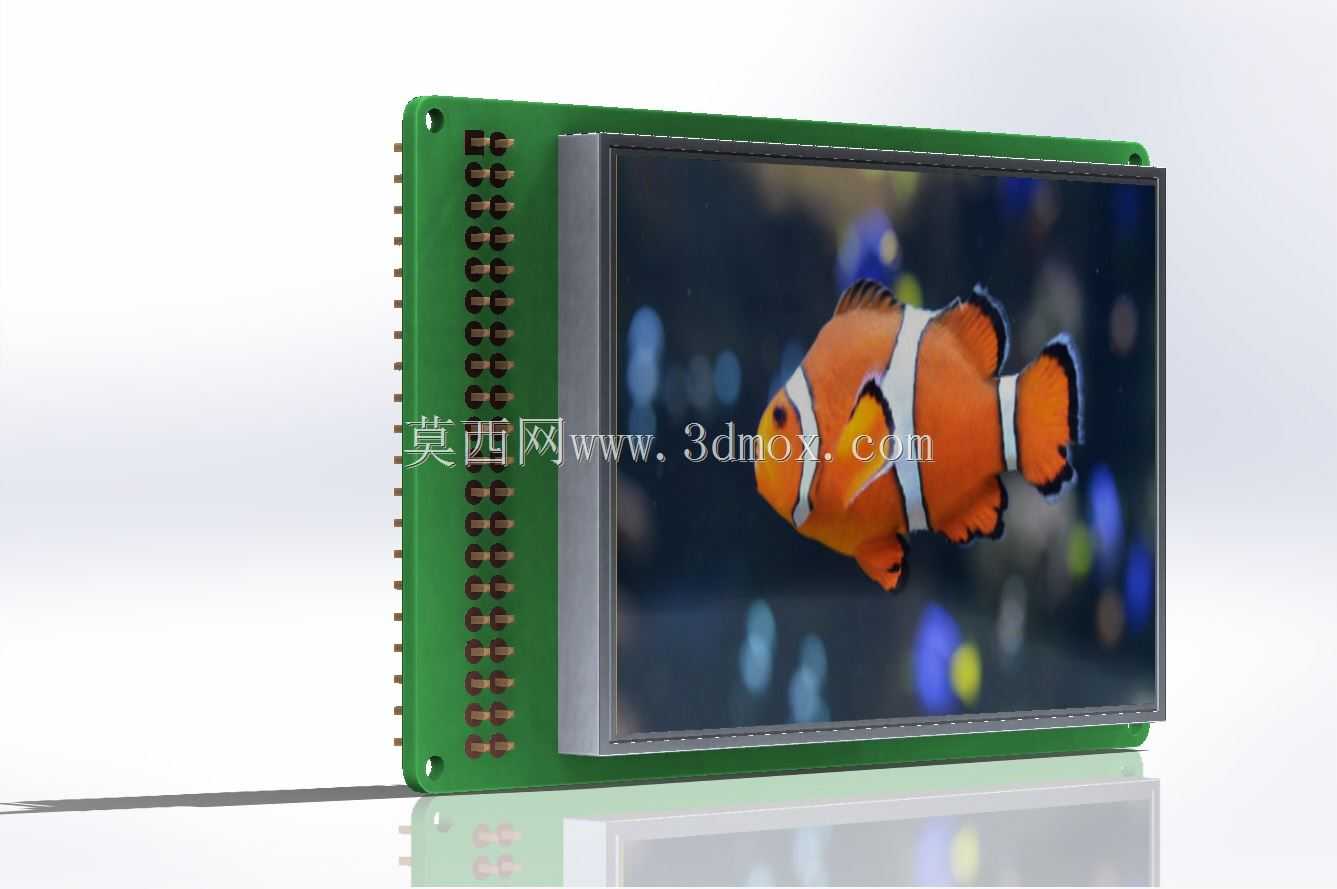

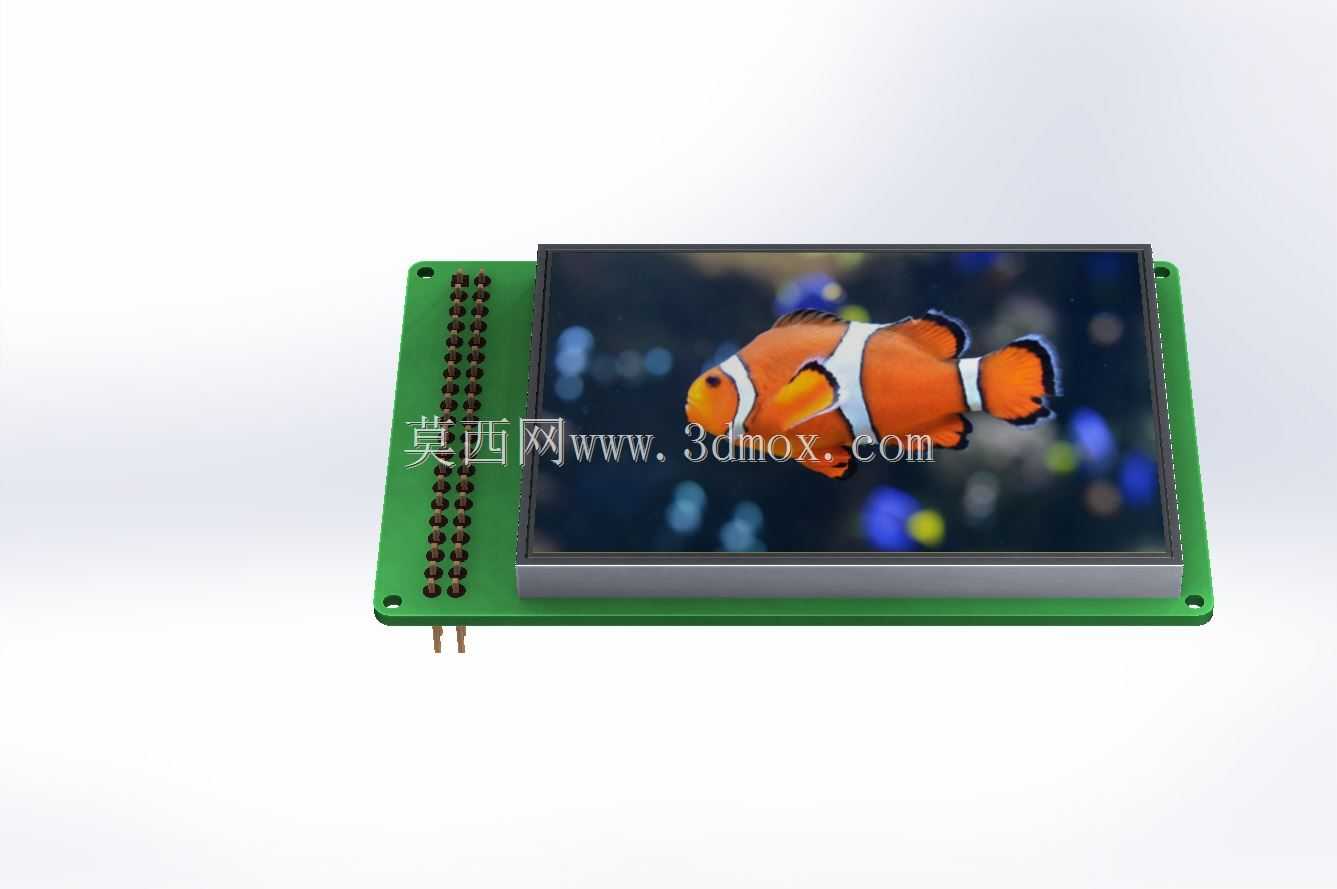

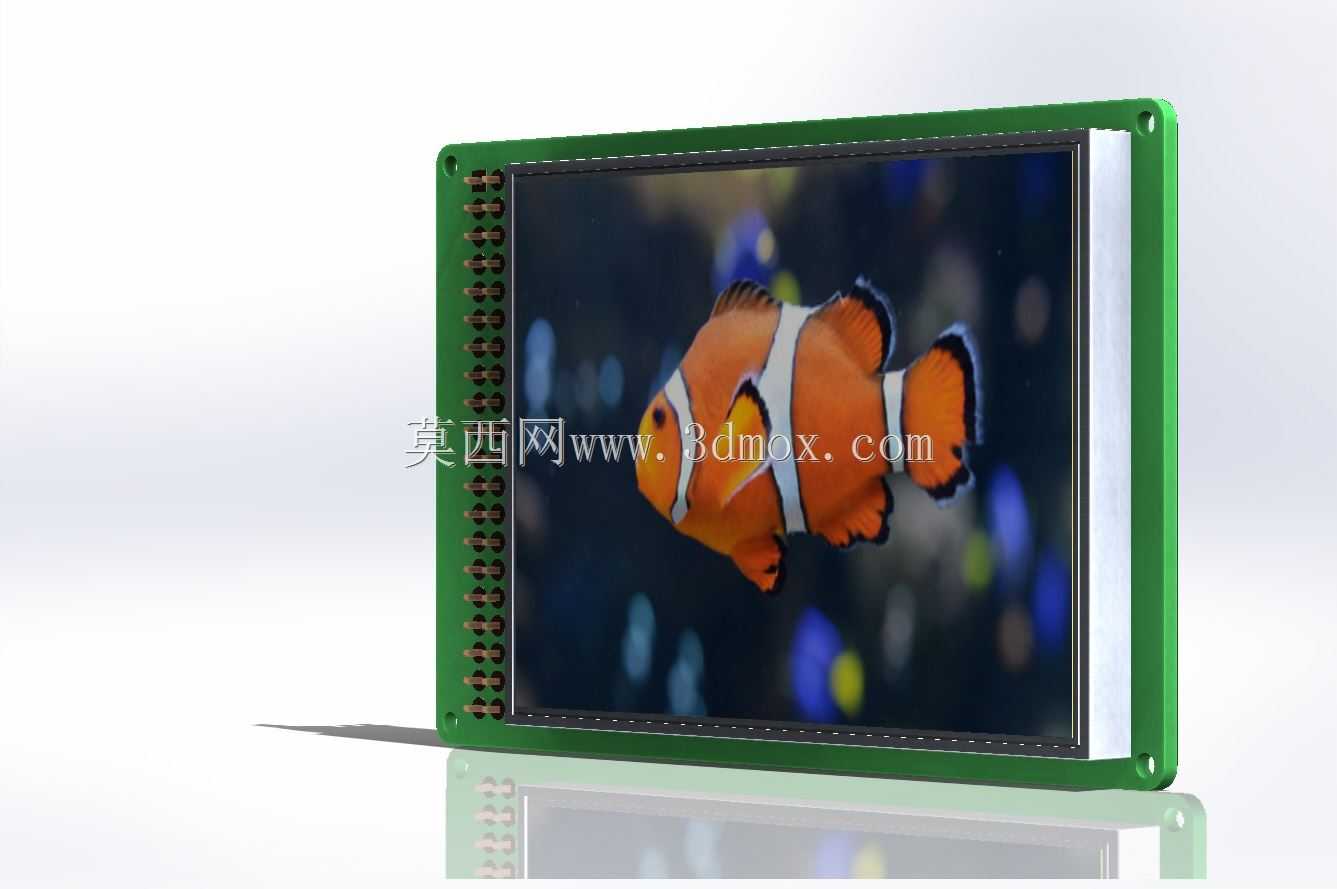

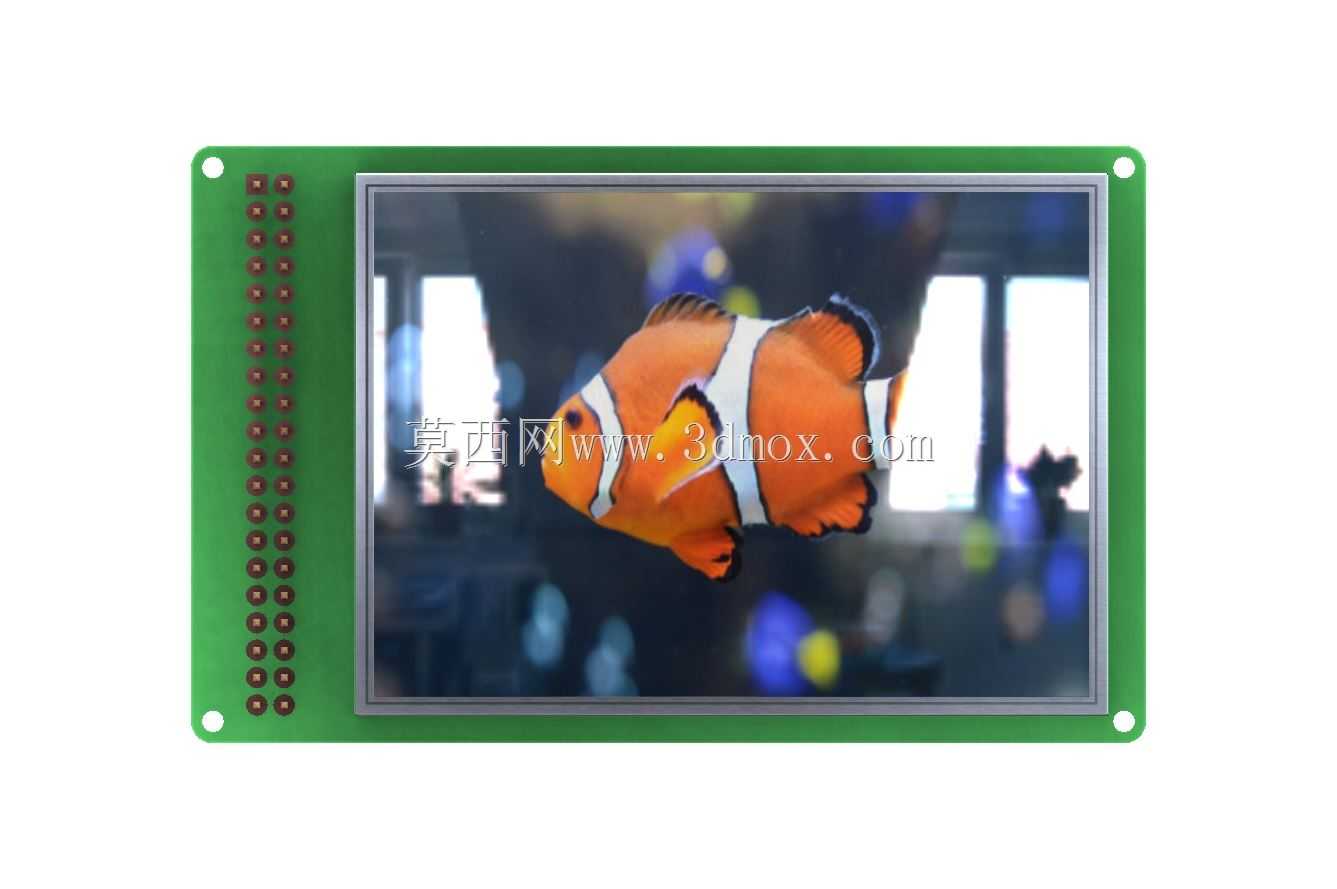

　　这款触控显示模组的结构设计，首先要匹配嵌入式开发场景的安装需求，多数工业控制终端、小型智能设备的人机交互单元都会选用这类尺寸的TFT屏，做结构设计时首先要考虑PCB基板的安装孔位公差，四个角的定位孔采用标准通孔设计，适配M2规格的固定螺丝，孔位周边做了露铜接地处理，安装时可以直接和设备金属壳体连通，提升整机抗电磁干扰能力。从实际使用场景来看，这类屏常被用在小型工控面板、便携检测设备、教学实验开发板上，所以结构设计上特意把屏幕显示区域做了居中布局，PCB左侧预留了整排直插排针的焊盘位置，排针间距采用标准2.54mm规格，既可以直接插在开发板的排母上使用，也可以通过FPC排线引出连接主控板，适配不同的安装空间要求。屏幕的金属边框做了0.

　　3mm的凸边设计，装配时可以和设备面板的沉槽贴合，既能遮挡装配缝隙，也能避免屏幕边缘受外力挤压出现漏光问题，触控层和显示层的贴合采用全贴合工艺对应的结构预留，层间间隙控制在0.15mm以内，避免光线折射影响显示效果。做三维建模的时候，要重点把控屏幕可视区域和PCB边缘的安全距离，PCB上排针焊盘到屏幕金属边框的距离留足2mm，避免焊接排针时高温传导到屏幕边缘损坏液晶层，屏幕背面的驱动芯片位置做了0.8mm的凸台避让，安装时不会和后方的结构件产生硬接触。从安装边界来看，整个模组的厚度控制在6.2mm，其中PCB厚度1.6mm，屏幕主体厚度4.6mm，安装时后方只需要预留1mm的走线空间即可，对于内部空间紧凑的便携设备十分友好。

　　触控层的感应区域比显示区域单边大1mm，操作时手指在屏幕边缘也能准确触发触控信号，避免边缘触控失灵的问题，PCB上的定位孔中心到板边的距离统一为3mm，安装时可以快速和设备面板的定位柱对齐，提升装配效率。另外在结构设计时，屏幕的FPC出线位置做了圆弧过渡处理，避免反复弯折排线时出现线芯断裂，排针的引脚定义顺序完全匹配主流微控制器的SPI接口引脚顺序，硬件开发时不需要额外飞线调整线序，能直接缩短开发周期。
