直插式双引脚椭圆封装晶体振荡器

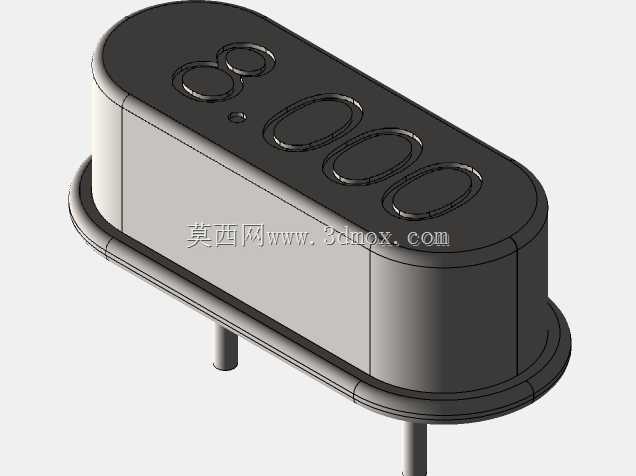

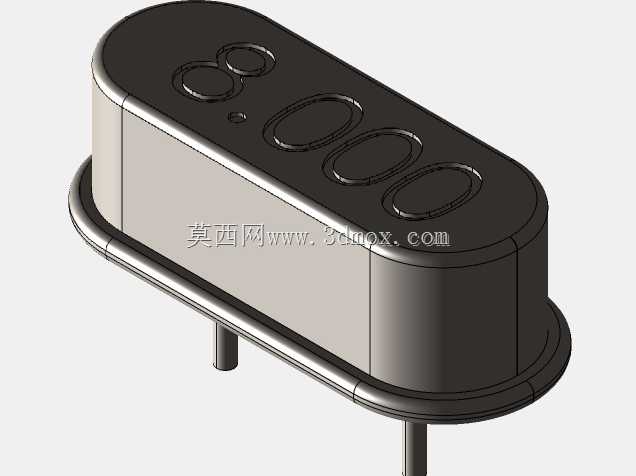

在各类嵌入式控制板卡、消费电子主板、工业控制终端的电路设计中，时钟基准是所有数字逻辑运行的核心前提，这类直插封装的晶体振荡器，是板卡上提供稳定频率基准的核心无源器件，常与微控制器、通信接口芯片、模数转换芯片配合使用，为整个数字系统提供统一的时钟节拍，保障指令执行、数据传输、信号采样的时序同步。从结构设计来看，该器件采用椭圆柱形的密封金属外壳，外壳做了圆角过渡处理，既避免生产组装过程中尖锐边角划伤操作人员、刮擦周边PCB走线，也能在灌封、波峰焊工序中减少应力集中，降低外壳受外力挤压变形的概率。外壳顶部预留的多个凹位，是生产环节的定位标识，用于自动插件机识别器件方向，保障引脚插装时极性与PCB焊盘位置精准对齐，避免反向插装导致的器件不起振问题。底部引出的两根平行直插引脚，采用标准2.54mm间距设计，适配通用面包板、洞洞板以及常规PCB的通孔焊盘尺寸，引脚长度预留了足够的焊接余量，既可以满足波峰焊的吃锡深度要求，也方便手工焊接时调整器件插装高度，焊接后多余引脚可直接剪脚处理，不会损伤内部的石英晶片结构。设计这类器件的三维模型时，需要重点把控外壳的外形轮廓公差、引脚的位置度偏差，因为在PCB布局阶段，晶振的摆放位置通常紧邻微控制器的时钟引脚，周边会布置匹配电容、接地过孔，模型的尺寸精度直接影响PCB布局的干涉检查结果，如果模型尺寸偏差过大，可能导致实际组装时器件与周边电容、接插件发生空间干涉，甚至因为器件高度超标无法装入设备外壳。该器件的密封外壳内部封装了石英晶片与电极结构，金属外壳本身具备电磁屏蔽作用，能够减少外界电磁辐射对内部晶片振动的干扰，保障输出频率的稳定性，在工业级应用场景下，这种密封结构还能阻挡潮气、粉尘进入器件内部，提升器件在复杂工况下的使用寿命。在进行整机结构设计时，需要注意晶振安装位置的周边预留足够的安全间隙，避免结构件直接压接在晶振外壳顶部，防止外力传递到内部晶片导致频率偏移甚至晶片碎裂，同时引脚焊接时的温度与时长需要符合器件的耐温要求，避免高温通过引脚传导到内部损坏电极结构。
