Pololu轮式编码器42x19规格结构设计

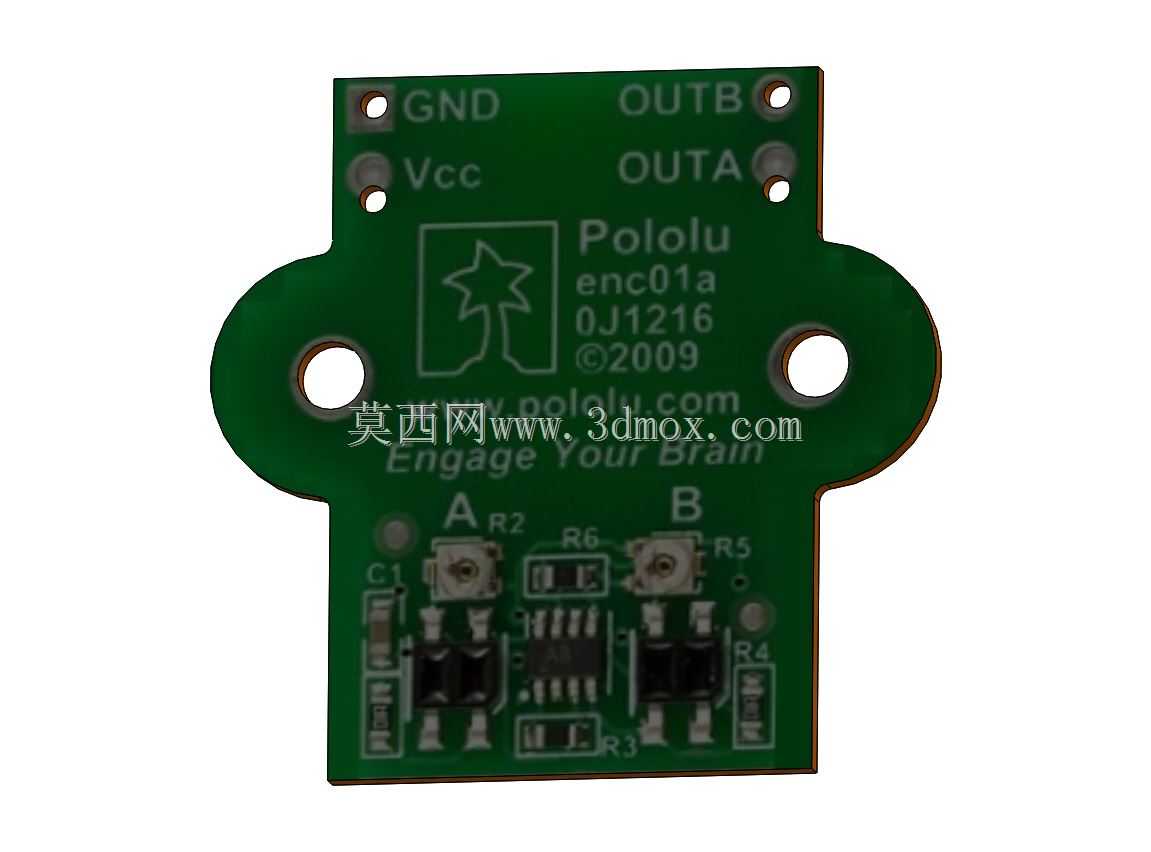

在移动机器人、小型智能车的轮系测速环节，这类磁电式轮编码器是闭环运动控制的核心感知部件，直接决定了里程计数据精度与运动控制的响应表现。这款编码器的外形尺寸控制在42x19mm区间，整体PCB采用异形轮廓设计，两侧伸出带安装孔的耳状结构，安装孔位做了沉边处理，适配M2规格的紧固件，安装时可直接贴合轮组支架的对应安装面，不需要额外设计转接垫块，能大幅压缩轮系端的轴向安装空间，适配小直径轮组的紧凑布局需求。PCB板上预留了四个接线焊盘，分别对应电源正、接地、A相输出、B相输出，两路正交输出的信号可以直接接入主控的IO捕获端口，通过脉冲计数与相位差判断，既能获取车轮的实时转速，也能识别车轮的正反转状态，满足差速驱动底盘的里程计算、打滑检测、闭环调速需求。设计时充分考虑了现场安装的容错空间，板载的两颗感应元件分别对应A、B两相的信号采集，元件布局避开了安装孔的应力集中区域，避免长期震动下出现元件虚焊、PCB形变的问题。板上的丝印清晰标注了各引脚定义与元件位号，生产组装时不需要额外对照图纸就能完成焊接与接线，降低了组装环节的出错概率。这类编码器通常配合轮轴上的磁环使用，非接触式的检测方式不存在机械磨损，长期运行的稳定性远高于接触式的碳刷编码器，适合在教学机器人、小型AGV、竞赛智能车这类需要长期连续运行的设备上使用。安装时需要注意感应面与磁环的间隙控制在1mm以内，间隙过大会导致信号幅值不足出现丢脉冲，间隙过小则可能在轮组跳动时出现刮擦损坏PCB。PCB的边缘做了圆角处理，避免安装时尖锐边角划伤线材或者操作人员，整体板厚采用常规1.6mm规格，兼顾结构强度与轻量化需求，在小型移动设备上不会给轮组带来额外的负重负担。
