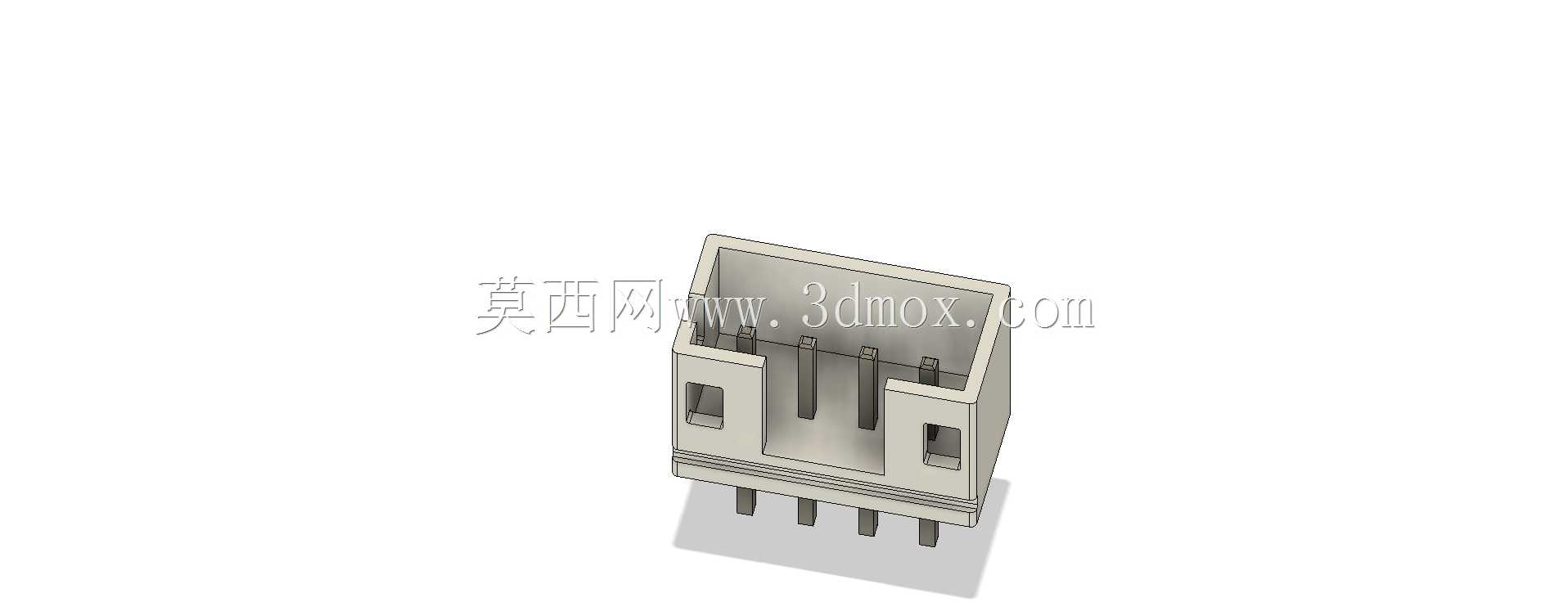

可自定义管脚参数的JST接插件结构

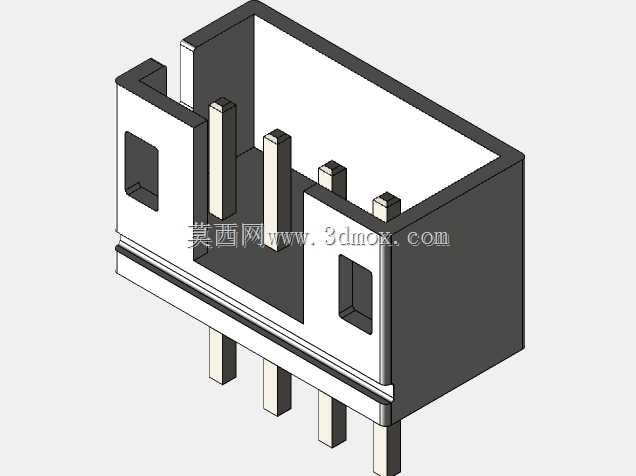

这类板端JST接插件广泛应用在消费电子主控板、工控IO模块、小型家电控制回路、传感器信号转接场景中，核心作用是实现线束与PCB板之间的可拆卸电气连接，替代传统焊线工艺，大幅提升产线装配效率，也方便后期设备维护时的线束更换与故障排查。在实际设备装配场景里，这类接插件的选型直接影响整机组装的良率，管脚间距不匹配会导致插装时干涉，管脚数量不符则无法满足信号或供电回路的接线需求，参数化的结构设计刚好解决了不同项目选型时反复建模的痛点，设计人员只需根据实际回路数量、板上布局空间调整对应参数，就能快速生成适配当前项目的接插件模型，不用从零开始绘制塑胶主体、插针、定位卡扣的细节结构。从结构设计逻辑来看，这款接插件的塑胶主体采用带防呆限位的框型结构，两侧预留的卡扣槽用于和公端插头配合锁紧，避免设备运输或运行过程中受振动出现松脱断电的问题；底部伸出的直插式插针长度匹配常规1.6mm厚度PCB的波峰焊工艺要求，插针排布严格遵循标准间距公差，避免插装时出现偏位顶坏PCB焊盘的情况。塑胶主体两侧的定位凸台，对应PCB上开设的定位孔，过波峰焊前可以先将接插件卡在板上预固定，不需要额外治具扶持就能保证焊接位置精度。在安装边界方面，设计时需要注意接插件在PCB板上的占用空间，塑胶主体外侧要预留至少3mm的手指操作空间，方便产线工人插拔线束；插针伸出塑胶主体底部的长度统一控制在3.2mm，既能保证穿过PCB后焊锡有足够的包裹长度，也不会因为插针过长导致焊后剪脚工序额外增加工时。接插件的塑胶侧壁厚度均匀控制在0.8mm，既满足注塑成型时的熔体流动要求，避免出现缺胶、缩水的成型缺陷，也能在公母端对插时提供足够的结构强度，不会因为插拔力过大导致塑胶壁开裂。参数化调整时，管脚间距的可选范围覆盖常用的2.0mm、2.54mm规格，管脚数量可根据实际回路数从2pin到12pin自由调整，调整过程中插针的位置度、塑胶主体的长度会自动适配，卡扣位置、定位凸台的相对位置始终保持在主体两端，不会因为管脚数量变化出现结构错位。在实际建模选型时，还要注意接插件顶部的插拔导向斜面设计，公端插入时会顺着斜面滑入锁紧位，即使工人操作时存在轻微的对位偏差，也能顺利插合，不会因为硬插导致插针弯折报废。
