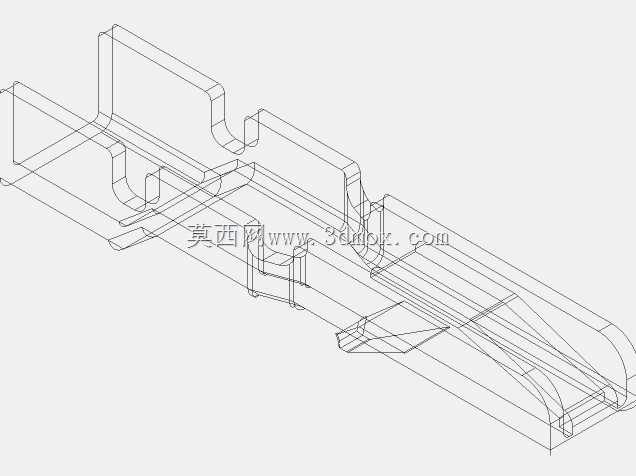

JST-GHR压接式接线端子结构设计

这款压接式接线端子主要面向低压信号传输、小功率供电回路的线束连接场景，常见于消费电子内部线束、工业控制板卡外接接线、小型传感器信号接线等位置，用来实现导线与对应接插件母座的可靠导通，替代传统焊接接线的工艺，提升线束装配的效率与一致性。从结构设计来看，端子整体采用冲压折弯一体成型工艺，主体为长条状弹性金属结构，前端设计有带导向倒角的插合端，能够在插入对应胶壳座时顺利对位，避免插装过程中出现卡滞、端子变形的问题；插合段两侧设计有弹性卡爪结构，插入母座后卡爪会与母座内部的卡位结构配合，实现端子的轴向定位，防止使用过程中受线束拉扯出现端子退针、接触不良的故障。端子尾端为导线压接区域，分为线芯压接区与线皮压接区两个部分，线芯压接区设计有内凹的咬合齿结构，压接后能够刺破导线线芯表面的氧化层，降低接触电阻，同时保证足够的拉脱力，避免导线受拉时线芯从端子内脱出；线皮压接区宽度大于线芯压接区，压合后包裹住导线的绝缘外皮，分散线束弯折时的应力，避免线芯与绝缘皮衔接位置因反复弯折出现断芯问题。端子中段设计有防反装定位凸点，与胶壳内部的定位槽配合，能够防止端子装反导致的接插极性错误，减少装配过程中的人工纠错成本。从安装边界来看，端子整体厚度适配对应规格的胶壳插槽宽度，插合行程匹配母座端子的接触深度，压接区域适配常规线径的电子导线，压接后整体外形不会超出胶壳的外形边界，能够顺利装入设备内部的走线空间，不会与周边结构件产生干涉。在实际选型使用时，需要匹配对应线径的压接钳口，保证压接后的端子变形量处于合理区间，既不会因压接过松导致接触电阻过大、拉脱力不足，也不会因压接过紧导致线芯被压断、端子金属结构出现裂纹。端子表面采用镀锡处理，既能够提升抗氧化能力，降低长期使用后的接触电阻上升风险，也能够提升压接过程中的金属延展性，减少压接开裂的概率。整体结构没有多余的冗余设计，所有结构特征都服务于接插可靠性、装配便利性与长期使用稳定性，完全适配批量线束加工的工艺要求，能够满足自动化压接设备的上料、压接、装壳的全流程作业需求，不需要额外的人工修整工序。
