无磁双转子轴流电机结构设计方案

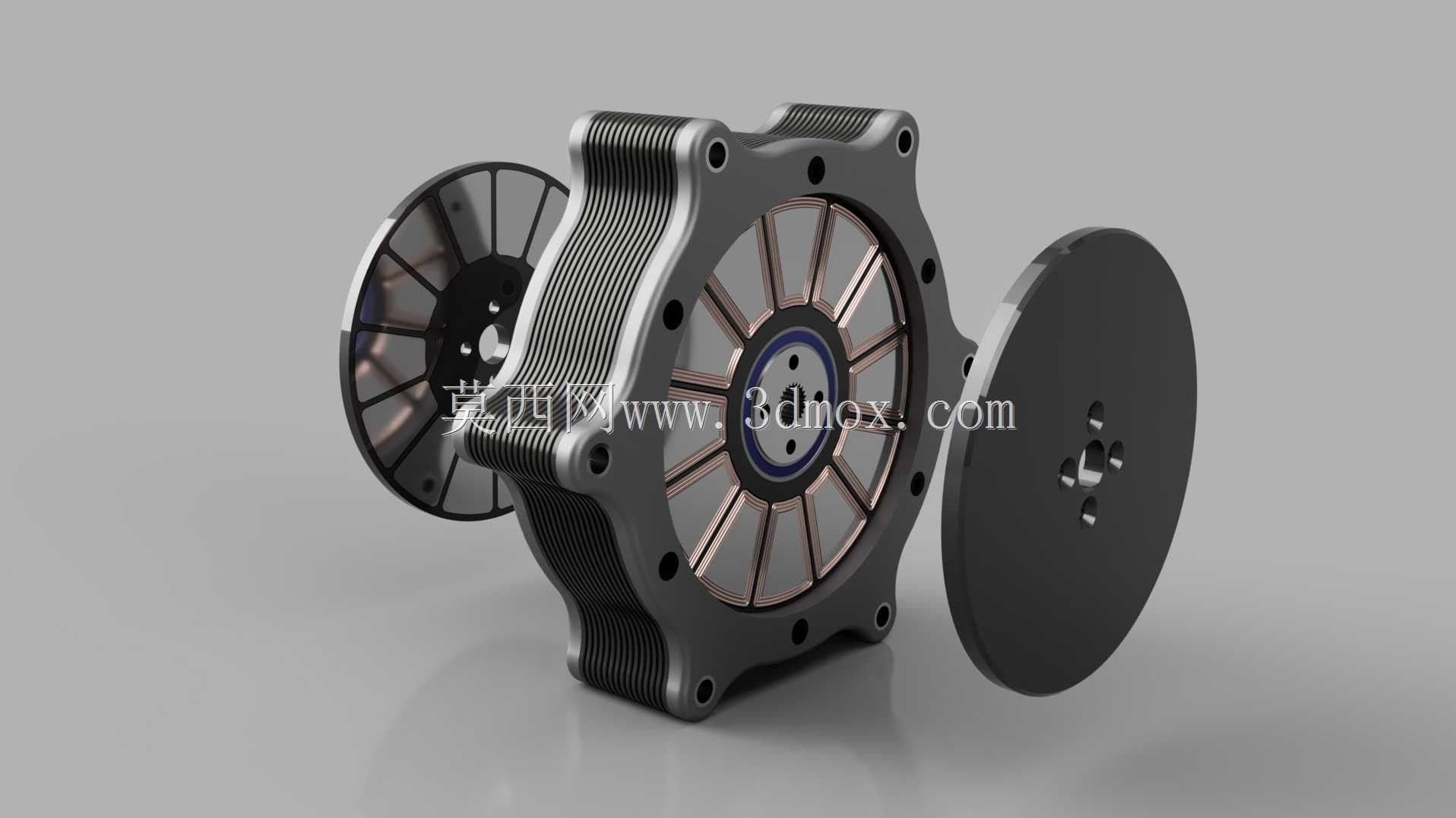

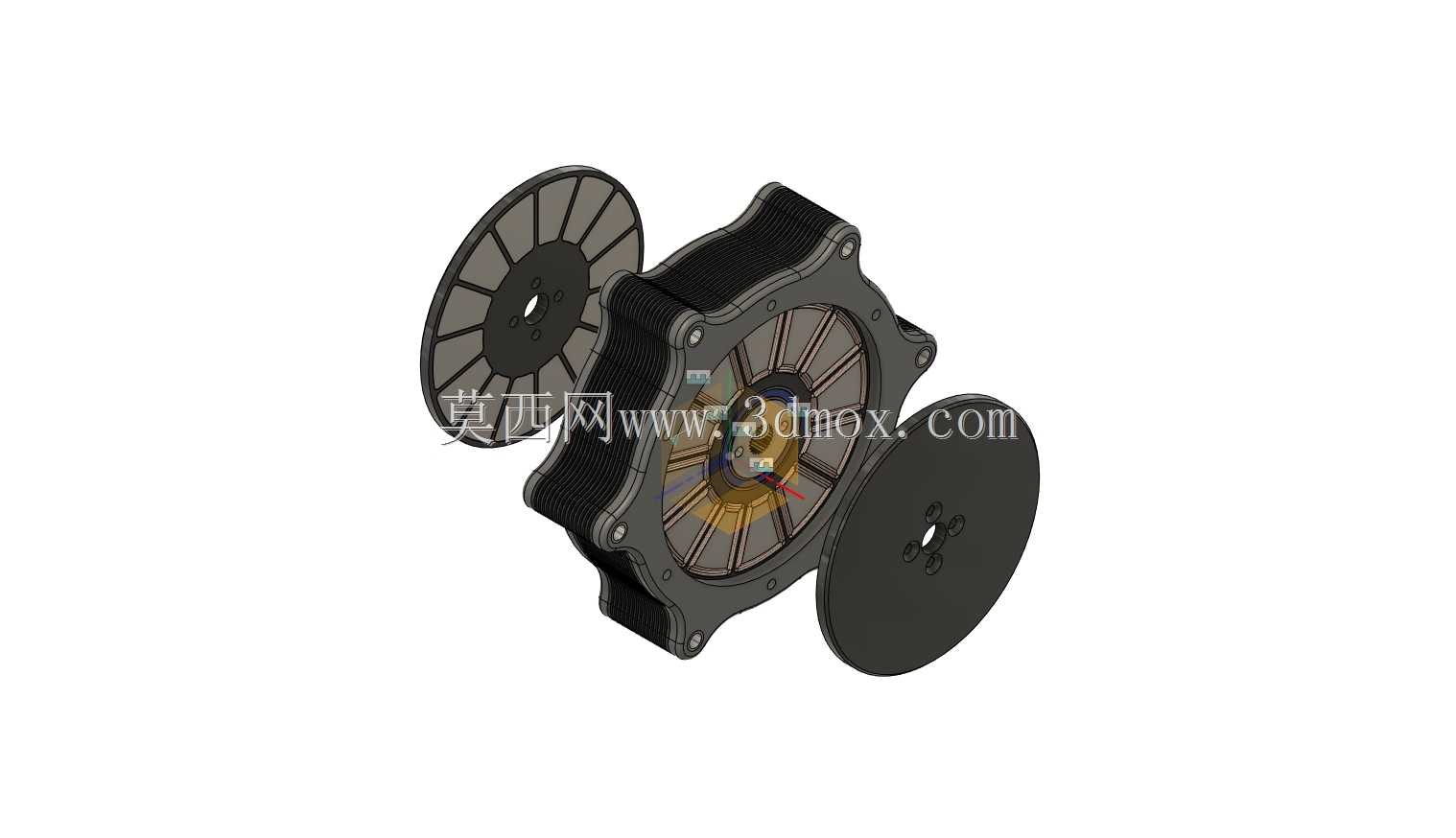

　　在工业通风、新能源散热、小型动力驱动场景中，轴向磁通电机凭借轴向尺寸紧凑、功率密度高的特性，正在逐步替代部分传统径向磁通电机的应用场景，这款无磁双转子轴流结构的电机，正是针对薄型安装空间、高扭矩密度需求开发的动力单元。从结构布局来看，该电机采用双外转子夹中间定子的轴向排布方案，两个转子盘分别布置在定子组件的两侧，磁钢沿转子盘周向均匀嵌装，磁路沿电机轴向闭合，相比同功率等级的径向磁通电机，整机轴向厚度可压缩40%以上，非常适合安装在设备侧壁、狭窄风道内部这类对径向尺寸无严格限制但轴向安装空间局促的位置。转子部分采用辐条式支撑结构，轮辐之间预留大面积通流空隙，转子盘外缘直接集成轴流扇叶的功能，当转子高速旋转时，

　　轮辐结构可直接驱动气流沿轴向流动，无需额外加装独立散热风扇，既减少了整机零件数量，也降低了风扇带来的额外风阻损耗与运行噪音，这种集成式设计在小型伺服散热、便携设备动力单元、无人机动力系统中能大幅简化配套结构的设计工作量。定子组件采用集中式绕组排布，铁芯采用分段式拼接结构，绕组端部长度相比传统径向电机缩短60%以上，铜损占比明显降低，配合双转子的双侧气隙设计，气隙磁密分布更均匀，电机运行时的转矩脉动可控制在5%以内，低速运行时的卡顿感明显减弱，适配需要平稳调速的精密驱动场景。从安装边界来看，电机主体采用多边形法兰安装结构，法兰边预留多个沉头安装孔，可直接通过螺栓固定在设备安装面板上，安装面与电机输出轴的垂直度公差控制在0.

　　02mm以内，保证转子运行时的端面跳动量符合高速运转的动平衡要求，输出端采用中心通孔式轴结构，既可以直接连接负载轴传递扭矩，也可以穿装走线、通流冷却介质，适配更多特殊安装需求。设计过程中针对双转子的同轴度问题做了专门的结构优化，两侧转子盘通过同一根主轴定位，轴承采用成对安装的深沟球轴承，分别布置在定子支架的两端，可同时承受径向载荷与双向轴向载荷，避免电机高速运转时转子出现轴向窜动，保证双侧气隙的均匀度，防止出现扫膛问题。绕组部分的绝缘结构采用H级绝缘设计，可适应180℃的长期工作温度，定子支架采用导热性良好的铝合金材质，绕组产生的热量可通过定子支架直接传导到安装法兰，再通过安装面传递到设备基体进行散热，配合转子自带的轴流通风效果，

　　即使在持续满载运行的工况下，绕组温升也能控制在安全阈值以内。在实际选型适配时，需要注意该电机的轴向气隙对安装精度的要求较高，安装法兰的平面度需要达到IT7级以上，避免安装时挤压定子支架导致气隙不均；同时因为转子集成了扇叶结构，安装时需要在电机的进出风侧预留至少1.5倍电机直径的通流空间，保证气流顺畅，避免通风受阻导致散热能力下降。这类双转子轴向电机相比传统单转子轴流电机，扭矩输出能力提升近一倍，同时保持了轴向尺寸紧凑的优势，在新能源汽车辅助散热系统、工业机柜通风、小型电动工具动力单元、便携储能设备散热模块等场景中，都能很好地匹配安装空间与动力输出的双重需求，建模过程中对磁钢嵌装槽、绕组排布空间、轴承安装位的尺寸都做了工程化的公差预留，所有配合面的尺寸公差都符合机械加工的常规工艺要求，可直接作为结构设计参考用于样机开发或设备选型的结构匹配。
