NodeMCU ESP8266物联网开发板结构设计

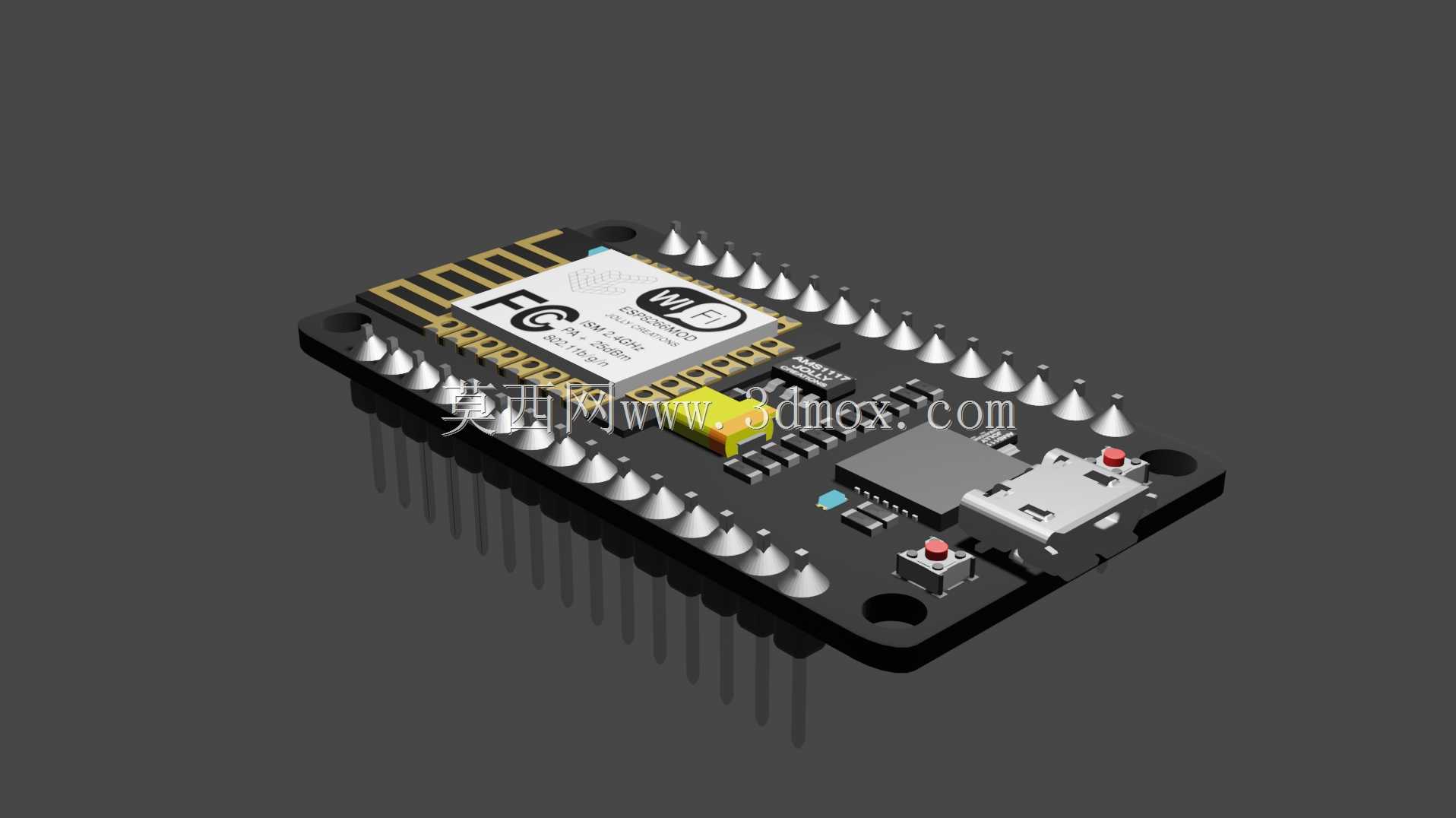

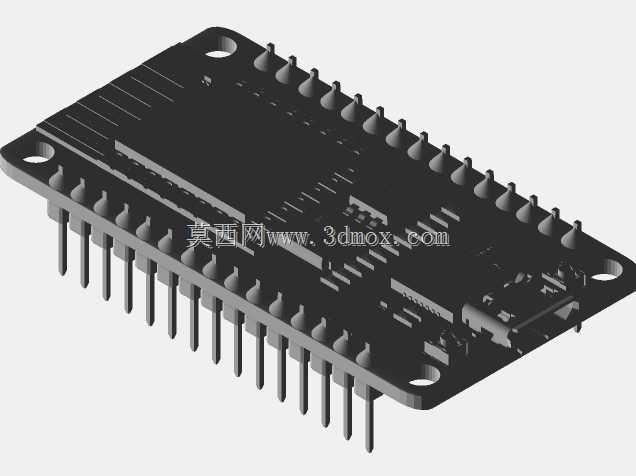

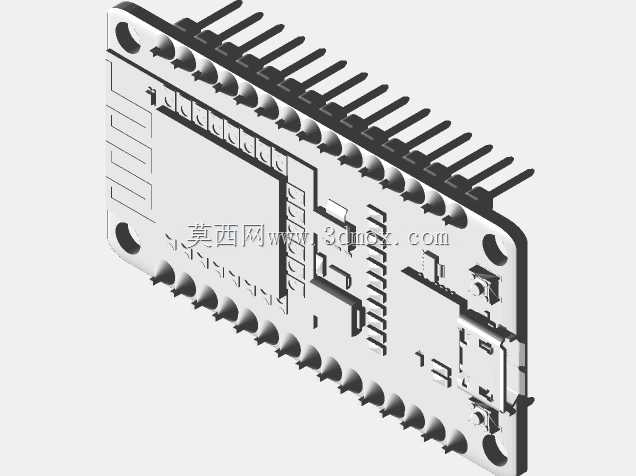

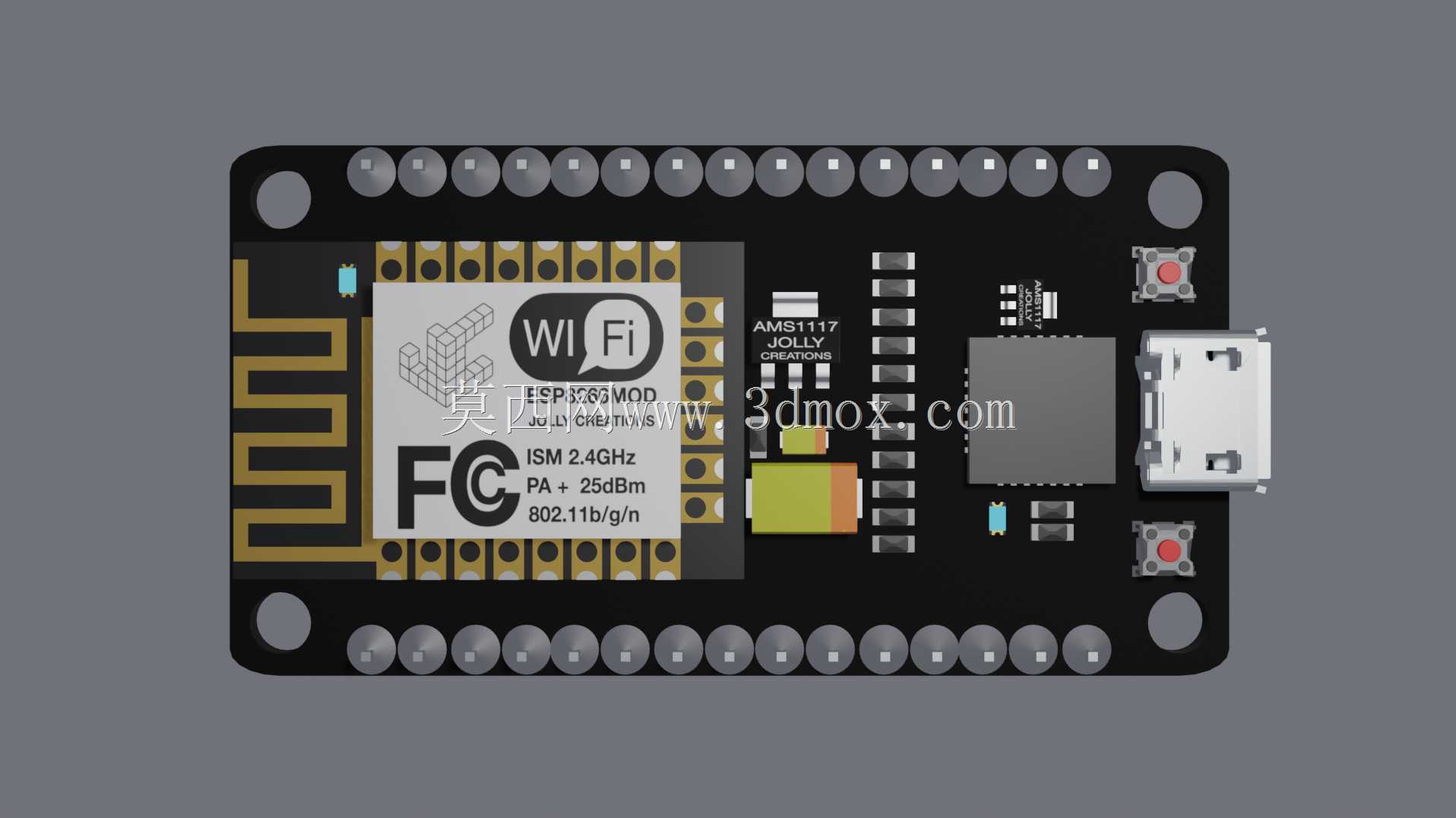

这款开发板的结构设计围绕嵌入式物联网项目的快速落地需求展开，在布局阶段就充分考虑了原型开发阶段的接线便利性与空间适配性。板载核心ESP8266芯片的射频区域做了净空处理，避免周边排针、接插件对WiFi信号造成遮挡干扰，保证2.4G频段无线传输的稳定性，适配智能家居节点、工业数据采集终端、小型联网控制装置等多场景的使用需求。从安装边界来看，板体采用标准双列排针布局，排针间距严格遵循2.54mm通用面包板间距规范，既可以直接插装在面包板上完成快速原型验证，也能通过排针焊接固定在定制载板上，适配各类嵌入式项目的安装空间要求，板体边缘预留的两个对称安装孔，可配合M2螺丝完成壳体内部的固定，避免设备运输、使用过程中板体移位造成的接线松脱。接口布局上，板载Micro USB接口布置在板体短边侧端，既兼顾了供电与串口固件烧录的功能，也不会占用板体两侧的排针接线空间，在紧凑的设备壳体内也能顺利插拔数据线；复位按键与用户自定义按键布置在USB接口同侧，手指可直接触达，调试阶段无需借助额外工具即可完成复位、触发用户程序的操作。板上的电源管理区域做了分区布局，稳压芯片周边预留了足够的散热空间，长时间连续运行时不会出现局部过热导致的工作不稳定问题，所有贴片元件的排布避开了排针的焊接区域，手工焊接排针时不会因为焊锡流淌造成相邻引脚短路，降低了手工组装的难度。排针引脚的丝印标识清晰标注在板体表面，接线时无需反复查阅引脚定义手册，可快速完成传感器、执行器的接线作业，适配温湿度采集、继电器控制、远程数据上传等各类物联网项目的开发需求。整个板体的外形尺寸控制紧凑，可装入多数标准小型塑料壳体内部，不需要额外对壳体做大规模裁切改造，缩短项目从原型到成品的结构适配周期。
