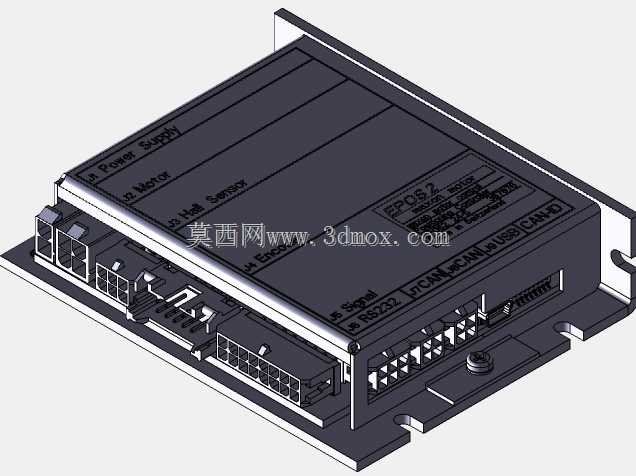

MAXON EPOS2 24/5数字定位控制器结构

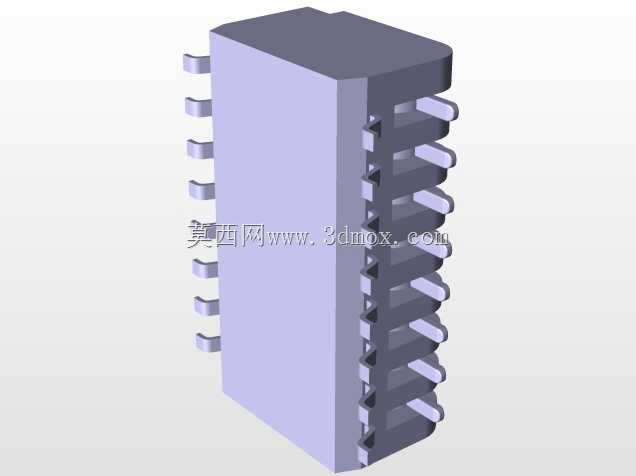

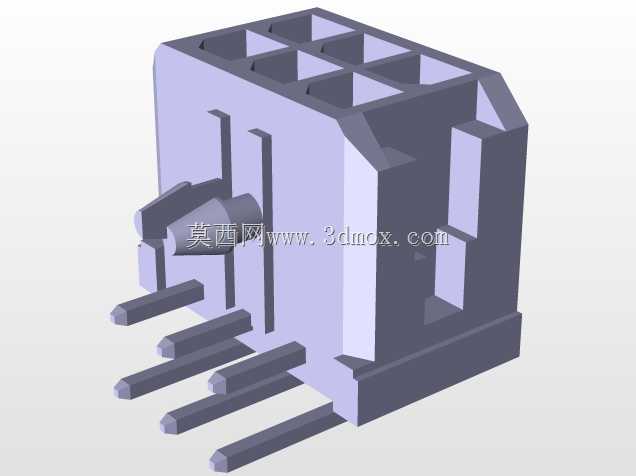

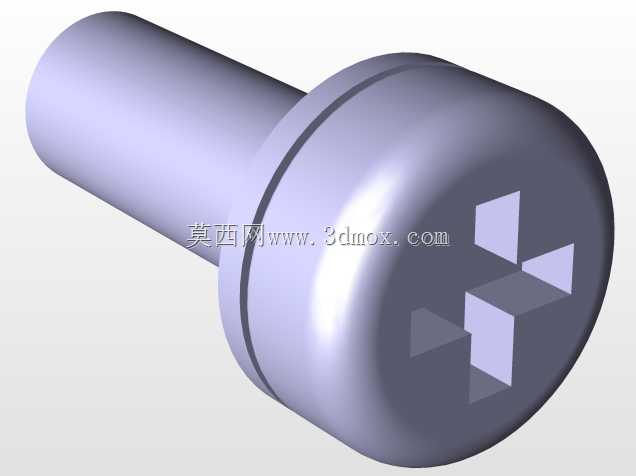

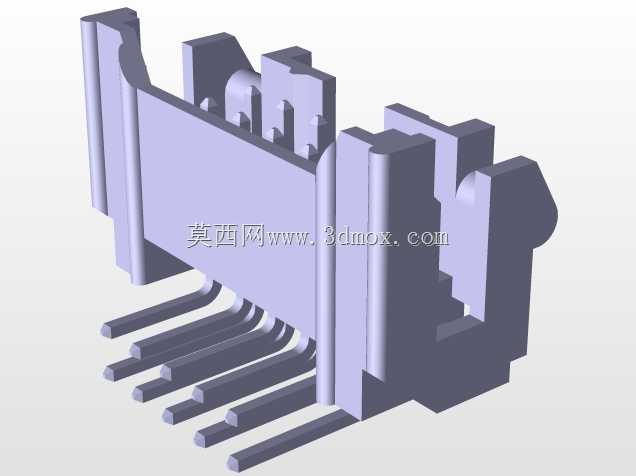

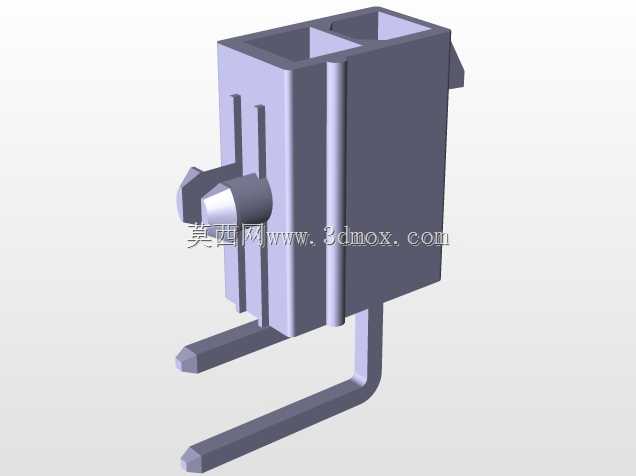

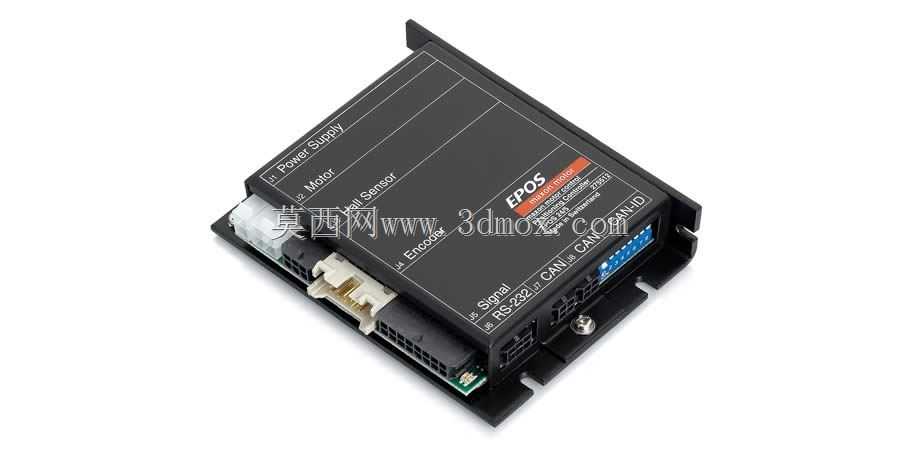

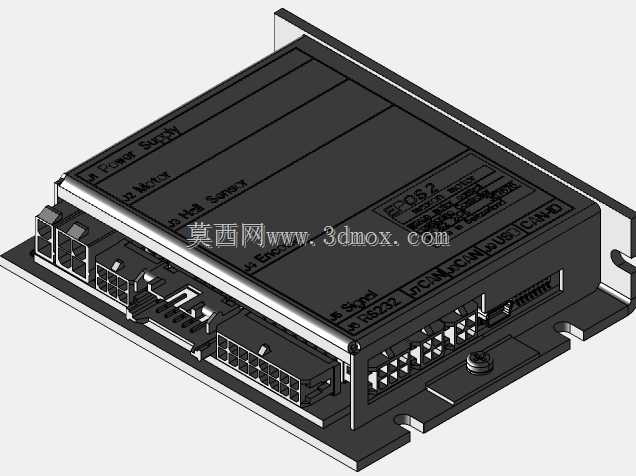

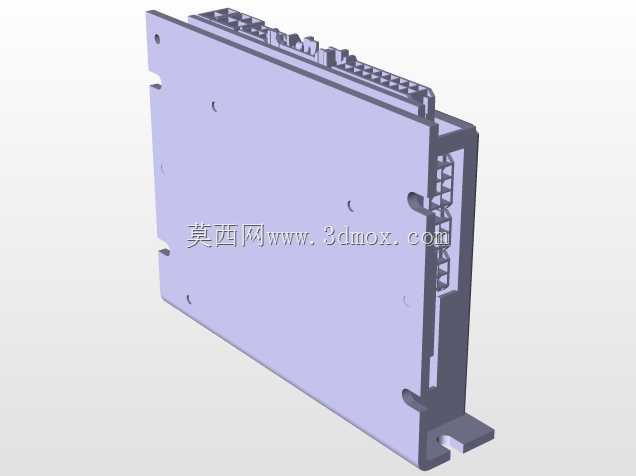

这款数字定位控制器是小型运动控制系统里的核心驱动控制单元，常被集成在桌面级精密自动化设备、实验室小型运动平台、医疗检测仪器的进给机构、协作机器人末端关节驱动这类对安装空间、控制精度有较高要求的场景中，承担直流电机的位置环、速度环、电流环闭环控制职能，可直接匹配对应功率的直流有刷、无刷电机，配合编码器反馈信号完成高精度点位定位、连续轨迹运动控制。从结构设计来看，外壳采用黑色阻燃工程塑料搭配底部金属安装基座，兼顾绝缘防护与安装散热需求，壳体侧面预留了多组标准化接口，分别对应电源输入、电机动力输出、编码器信号接入、霍尔传感器信号连接、CAN总线通讯、RS232调试通讯端口，接口排布遵循工业设备常规接线逻辑，动力接口与信号接口分区布置，减少布线时的信号干扰风险，端口旁均印有清晰的丝印标识，方便现场接线时快速识别对应引脚定义，降低接错线的概率。设备的安装边界设计充分考虑了紧凑型设备的集成需求，底部金属基座带有两个对称的安装固定耳，预留标准安装孔位，可直接通过螺丝固定在设备安装板或者DIN导轨适配支架上，整体外形方正，边角做了小弧度倒角处理，不会在安装维护时划伤操作人员，壳体表面的散热槽顺着设备内部功率器件的排布方向开设，能在自然对流条件下带走持续运行产生的热量，保证长时间工作时的器件温度处于合理区间。设计阶段充分兼顾了工业现场的使用需求，壳体的防护等级可满足常规工业柜内安装的防尘防触碰要求，接口的插拔寿命满足设备全生命周期内的维护拆装需求，内部电路板的器件排布遵循强弱电分离原则，功率驱动部分与信号处理部分做了物理隔离，减少大电流通断时对微弱反馈信号的干扰，CAN总线接口支持多设备组网，可在同一总线下挂载多台同型号控制器，完成多轴协同运动控制，适配多轴联动的小型自动化设备需求。在实际选型集成时，可直接依托该三维结构核对安装空间、接口位置与周边结构件的干涉情况，提前完成安装板开孔、走线槽排布的设计工作，避免实际装配时出现结构干涉、接线空间不足的问题，控制器的整体厚度控制合理，可在多层排布的电气柜内分层安装，充分利用柜内有限的安装空间，侧面接口的插拔方向预留了足够的手部操作空间，无需额外拆除周边部件即可完成接线、调试操作。
