电子实验用无焊面包板结构设计

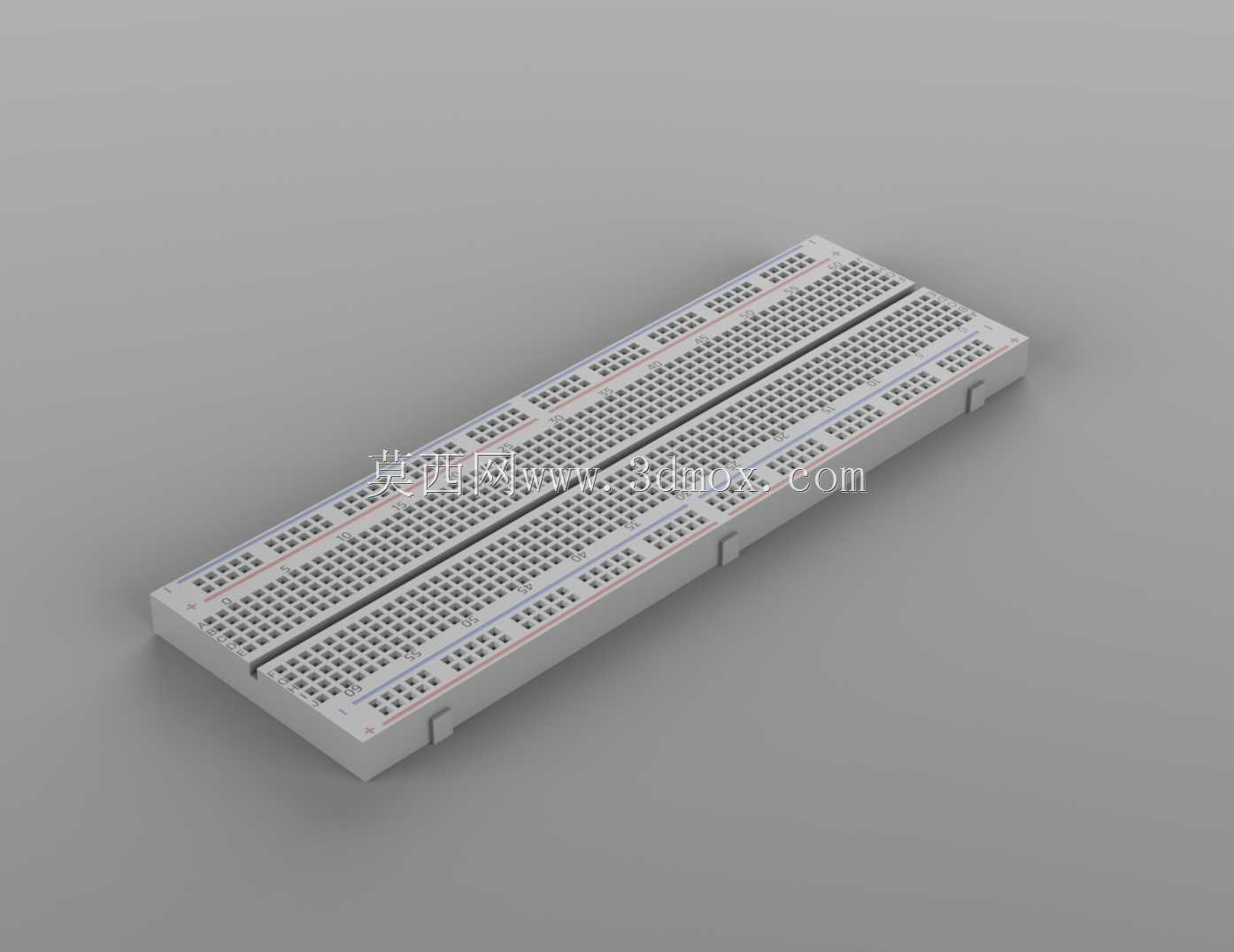

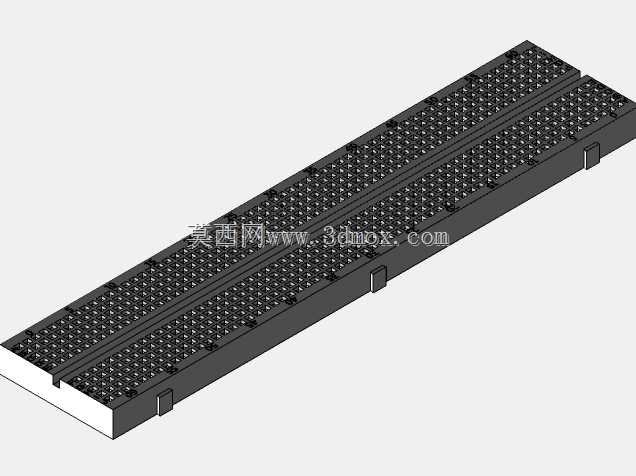

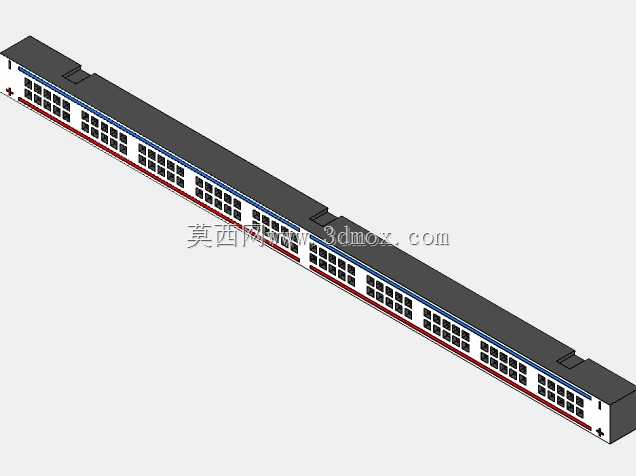

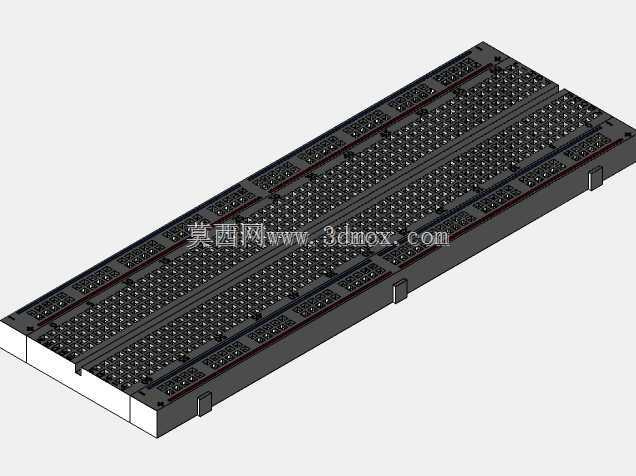

这款无焊实验板是电子电路原型搭建阶段的核心基础工装，日常在高校电子实训实验室、创客空间硬件开发工位、企业电子研发部门的预研验证台都能见到它的身影，不需要焊接就能完成元器件的快速插装与电路连接，能大幅缩短初期电路验证的周期，避免反复焊接损伤元器件引脚，也能减少焊料浪费与焊接烟气对作业环境的影响。从结构设计逻辑来看，整体采用长条形规整布局，板面划分出多组独立的导电连接区，中间设置的分隔槽刚好匹配标准双列直插封装芯片的引脚间距，两侧的纵向连接条可统一作为电源与接地总线，不同连接区的孔位严格按照2.54mm标准间距排布，完全适配市面上绝大多数直插元器件的引脚尺寸，包括电阻、电容、二极管、三极管以及各类接插件，插装时引脚能与内部的弹性导电夹片可靠接触，保证电路导通稳定性。板体外壳采用绝缘工程塑料注塑成型，表面做了细微的磨砂处理，既能提升日常操作的握持摩擦力，也能避免板面反光干扰布线观察，底部设置的多个卡扣式支撑脚，既可以让实验板平稳放置在工作台面，也能实现多块同规格实验板的拼接扩展，应对引脚数量更多、布线更复杂的电路验证需求。设计时充分考虑了实际使用的安装边界，单块板的宽度刚好适配常规实验台的元器件收纳槽尺寸，长度方向的孔位排布预留了足够的布线操作空间，不会出现插装大体积元器件时相邻孔位被遮挡的问题，板体边缘做了小圆角过渡，避免日常拿取时划伤操作人员。内部的导电夹片采用高弹性铜质材料冲压成型，每个孔位对应的夹片都做了防松设计，经过上千次插拔后依然能保持足够的夹持力，不会出现引脚接触不良导致的电路故障，夹片与塑料基座的配合采用过盈压装工艺，长期使用也不会出现夹片移位、脱落的问题。在实际使用场景中，这款实验板既可以满足学生基础电路实验的入门操作需求，也能支撑硬件工程师做初期的功能原型验证，不需要制作专用PCB就能快速完成电路逻辑测试，验证通过后再进行正式的电路板设计，能有效降低研发试错成本，板体的绝缘材质也能避免实验过程中出现短路打火的安全隐患，即使接入常规低压实验电源也能保证操作安全。
