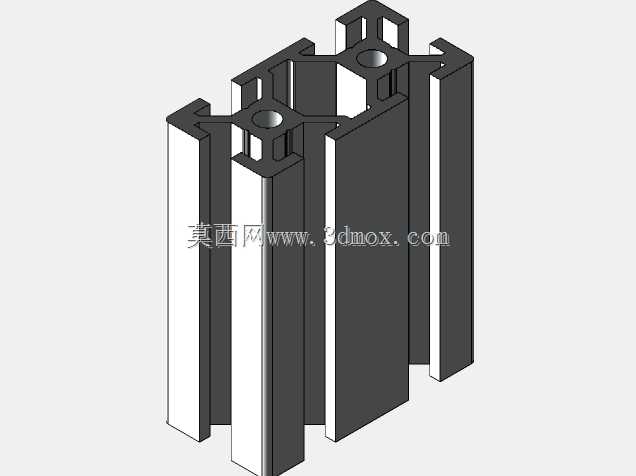

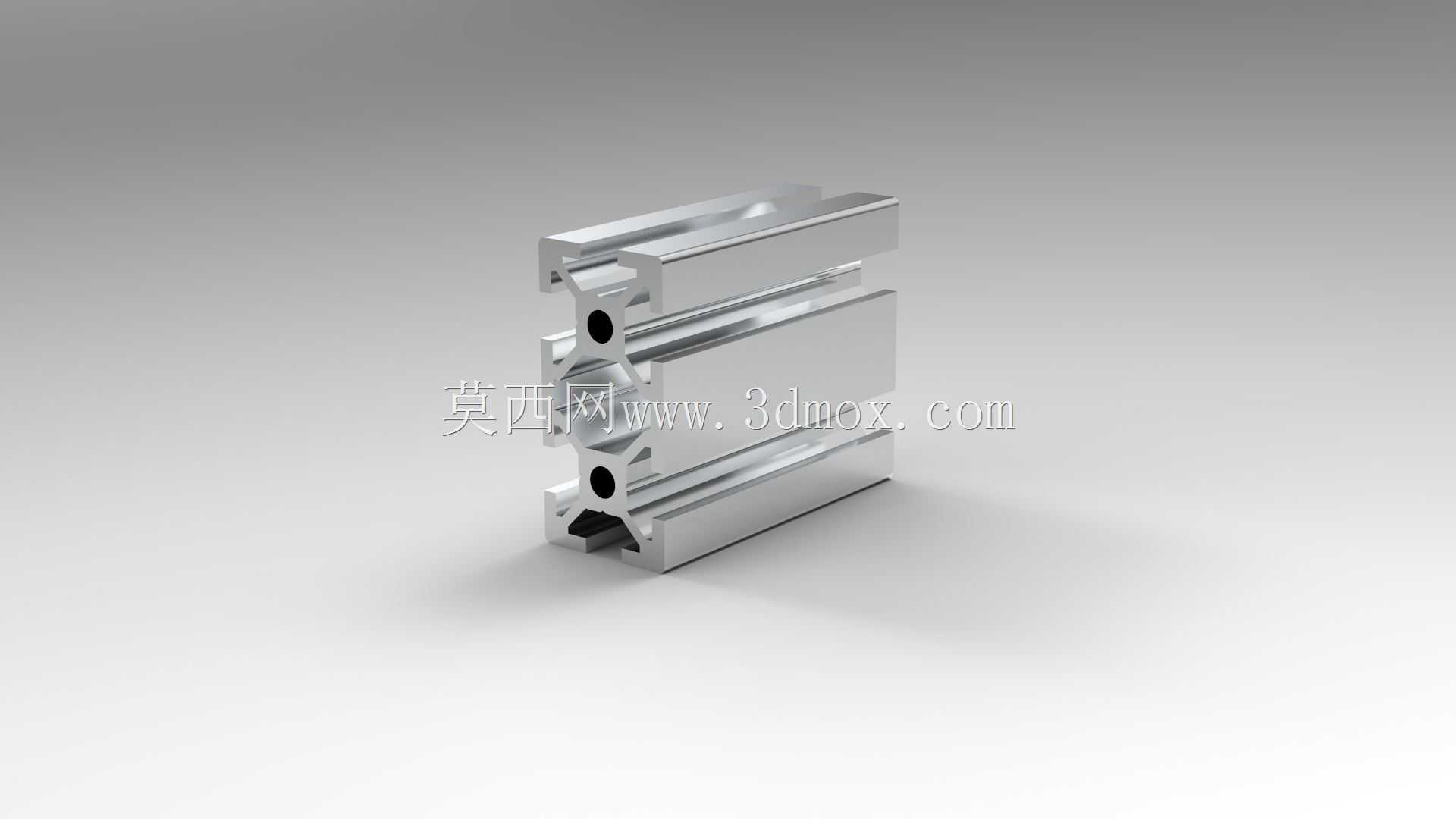

工业框架用2040T槽铝合金型材结构

这款20系列T型槽铝型材是轻型自动化设备机架搭建中常用的基础构件，日常在桌面式小型检测工位、电子产线接驳台、实验室小型试验台架的搭建场景里出镜率极高。不同于重型40系列型材的厚重承载定位，2040规格的型材截面宽度控制在40mm、厚度20mm，单米重量控制在较低区间，既可以作为小型设备的主框架立柱使用，也能充当设备侧门的安装导轨、护罩的支撑边框，甚至在一些轻量化物料滑槽的制作中，也能直接作为槽体的侧边支撑件使用。

从结构设计逻辑来看，这款型材采用双侧对称T型槽布局，槽口尺寸适配行业通用的M5/M6T型螺栓与方形螺母，安装时不需要额外在型材上打孔攻丝，只需要将螺母预塞进槽道内滑动到对应安装位置，就能快速完成相邻型材、配套脚轮、蹄脚、连接板件的锁紧固定，大幅压缩现场组装的工时。型材的中空腔体做了等壁厚设计，壁厚控制在1.8mm左右，既保证了挤压成型时的材料流动性，避免生产过程中出现壁厚不均、形变超差的问题，也能在安装端封、内置连接件时提供足够的咬合强度，不会因为壁薄导致连接点滑牙失效。

在实际安装边界上，这款型材的截面外轮廓公差控制在±0.2mm以内，槽道的中心距严格对齐20mm的整数倍模数，和同系列的2020、2060、2080型材可以实现无缝拼接，不需要额外做转接件适配。型材的棱边做了R0.5的圆角过渡，既避免了组装过程中尖锐棱边划伤操作人员，也能在安装有机玻璃、亚克力护板时，和密封胶条实现更好的贴合，减少护板安装后的缝隙。日常选型时需要注意，这款型材的单根承载上限建议控制在80kg以内，跨距超过600mm时需要增加中间支撑点，避免长期负载出现型材下挠形变，影响设备框架的整体精度。另外型材表面做了阳极氧化处理，氧化膜厚度在10μm左右，常规车间环境下使用不会出现氧化锈蚀的问题，不需要额外做表面喷漆处理，组装完成后就能直接投入使用，适配大部分轻工业生产场景的使用需求。
