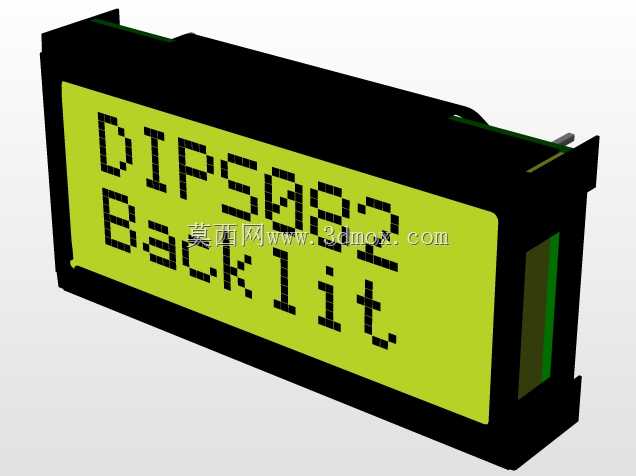

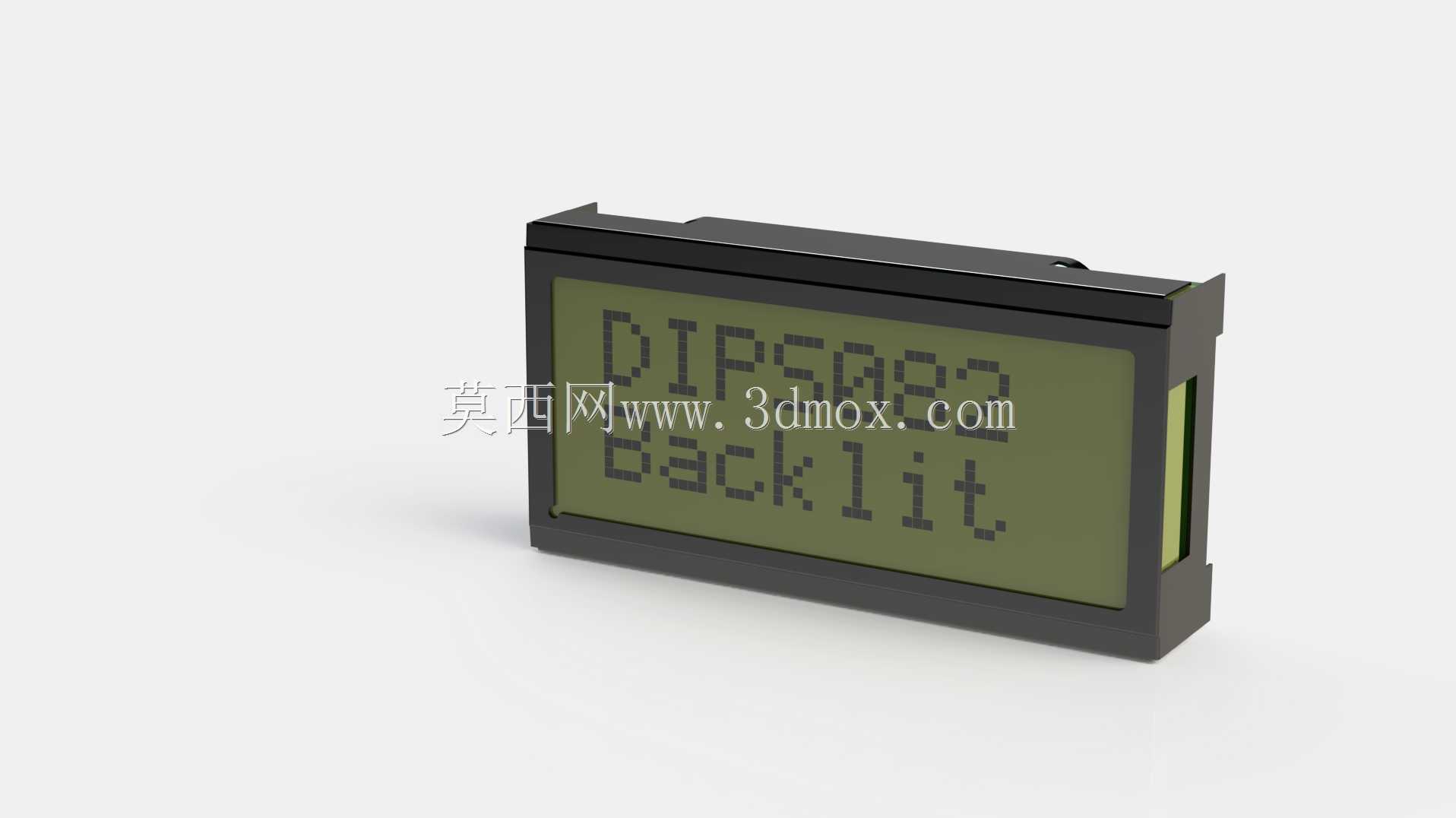

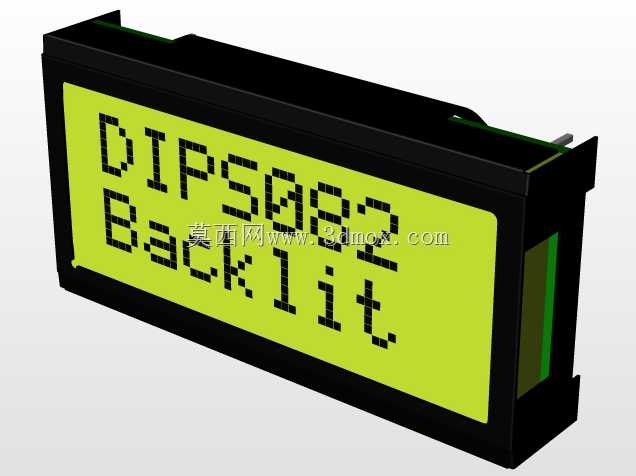

带背光DIPS082字符点阵液晶显示模块

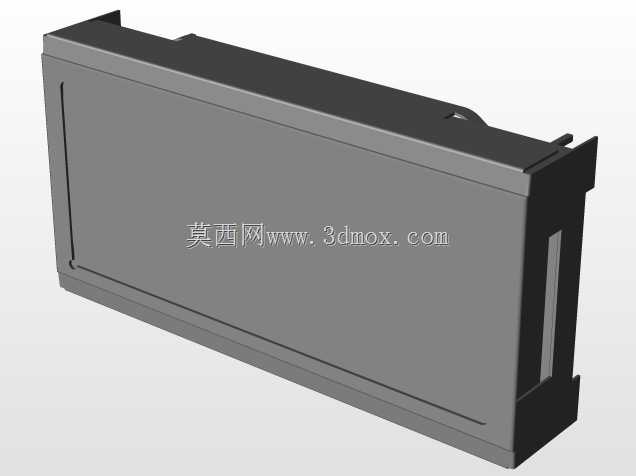

做嵌入式设备结构设计的工程师，大概率都接触过这类小尺寸字符点阵液晶模块，它是工业控制、小型检测设备、手持终端里最常用的人机交互显示载体之一。不同于大尺寸彩屏的复杂驱动逻辑，这类字符点阵屏的驱动电路简单，接口资源占用少，在不需要复杂图形显示、仅需输出状态字符、参数数值、提示信息的场景下，性价比和可靠性远高于彩屏方案。这款带背光的DIPS082规格字符屏，核心功能是通过8*2的字符点阵阵列，输出预设的ASCII字符与自定义简单字符，背光采用均匀的侧入式导光结构，在弱光甚至无环境光的设备舱、夜间户外作业场景下，依然能保证显示内容清晰可辨，不会出现字符发虚、边角亮度不足的问题。从结构设计层面看，这款模块采用了标准的直插安装封装，外壳做了全包式的黑色遮光设计，一方面可以阻挡外部杂光干扰显示对比度，另一方面也能对内部的液晶玻璃、PCB驱动板、背光导光板形成物理防护，避免装配过程中剐蹭液晶层、或是长期使用中进灰影响显示效果。设计时需要重点关注安装边界的预留：模块整体为长方体结构，前端显示面的视窗开口需要比液晶有效显示区域单边大0.3-0.5mm，避免装配公差导致视窗遮挡显示内容；背部的插针长度要匹配主板的安装间距，插针焊接位置需要预留足够的焊盘空间，同时要注意模块背部的驱动芯片凸起高度，避免和主板上的其他 tall 元器件产生干涉。在实际设备选型中，这类模块常被用在小型温控器、工业计数器、便携检测仪表、简易PLC扩展模块上，它的工作温度范围宽，抗振动性能优于接插连接的彩屏模块，在工业现场的复杂电磁环境下，只要做好接口的ESD防护，就能长期稳定运行。建模过程中还原了模块的细节特征：包括外壳的边角倒角、背部的定位凸台、插针的标准间距、显示区域的点阵像素排布，甚至连背光层的厚度、遮光胶的覆盖范围都做了对应还原，方便结构工程师在做整机装配设计时，直接调用模型完成安装位的匹配检查，不用再反复核对实物尺寸调整开孔位置，能有效缩短结构设计阶段的样机迭代周期。
