立式框架结构物料堆垛设备三维设计

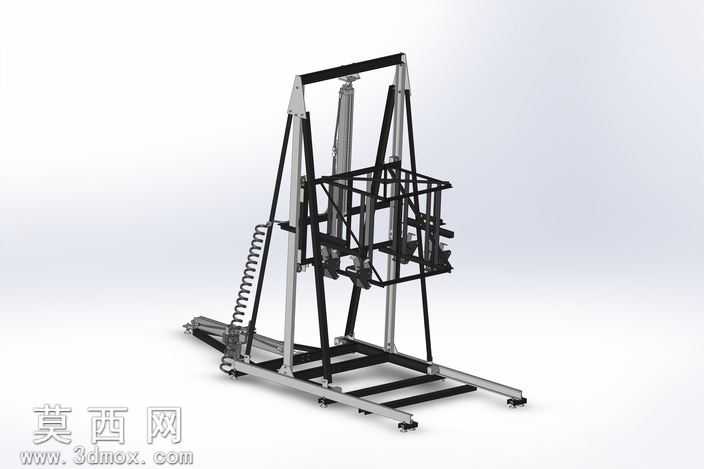

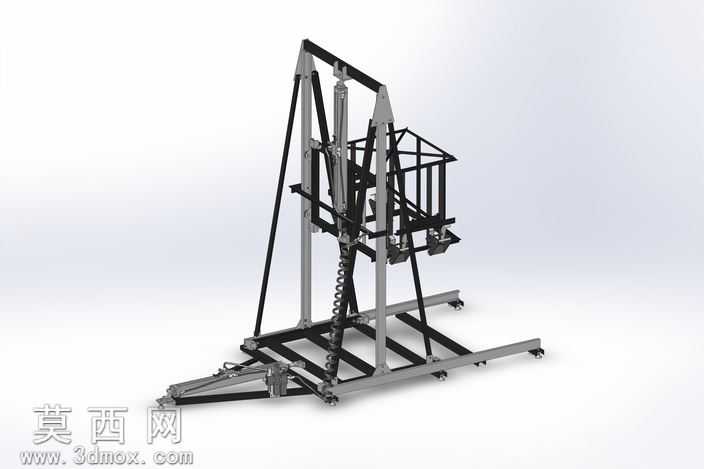

本作品为立式框架结构堆垛设备的三维设计成果，建模过程严格遵循机械设计规范，通过三维软件完成全参数化建模，对设备各组成部件进行1:1等比例还原，确保各装配结构的尺寸公差、配合间隙符合实际生产装配要求。建模阶段首先搭建底部移动基座的主体结构，采用矩形型钢拼接的框架式底座，底部配置可调式支撑脚轮，兼顾设备移动灵活性与作业时的放置稳定性，底座的型钢连接位置均做了加强筋结构设计，避免长期承重出现结构形变。中部为物料承载框结构，采用镂空式方管焊接框架设计，在保证承载强度的前提下尽可能降低设备自重，承载框与升降导向立柱之间配置滑动导向副，确保升降过程中无偏摆、卡滞问题。设备的升降驱动部分采用立式布置的驱动结构，搭配弹簧平衡组件抵消承载框及物料的部分自重，降低驱动负载，提升升降动作的平稳性，弹簧组件的安装位置、预紧参数均在建模过程中经过运动仿真验证，确保全行程范围内弹力输出均匀。整体设备的导向立柱采用双立柱对称布置结构，立柱与底座、顶部横梁之间采用螺栓加定位销的连接方式，既保证整体机架的结构刚性，也便于后期设备的拆装维护。渲染阶段采用工业设备常用的金属材质表现，对型钢部件赋予哑光磨砂钢材材质，驱动部件、导向部件赋予光亮金属材质，弹簧组件做了金属氧化发黑的材质效果，底座脚轮赋予橡胶与金属组合材质，通过光影调整突出设备的结构层次，清晰展现各部件的装配关系与结构特点。设计过程中重点考量了设备的作业场景适配性，整体框架结构紧凑，占用仓储空间小，可适配中小型仓储场景下的框装物料堆垛、转运作业，各运动部件均预留了安全防护结构的安装位置，避免作业过程中出现运动干涉，所有非标结构件均做了圆角过渡处理，去除尖锐棱角提升设备使用安全性。
