框架式水下观测作业遥控潜水器结构

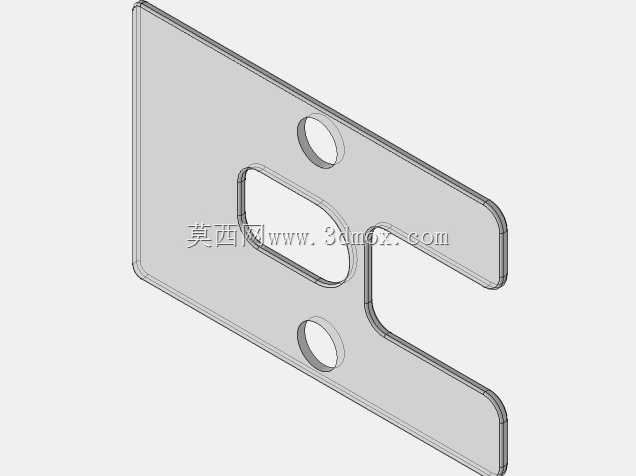

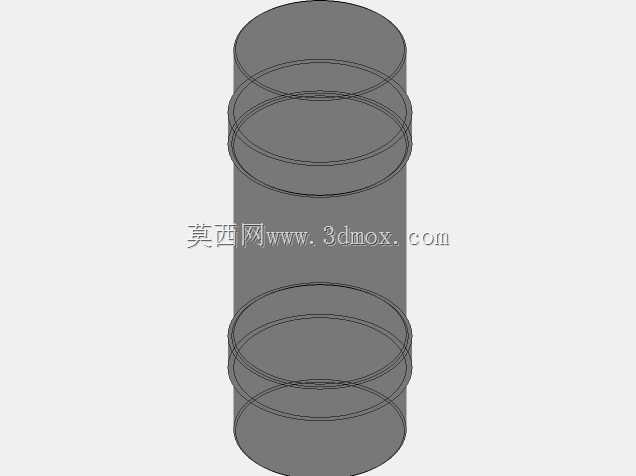

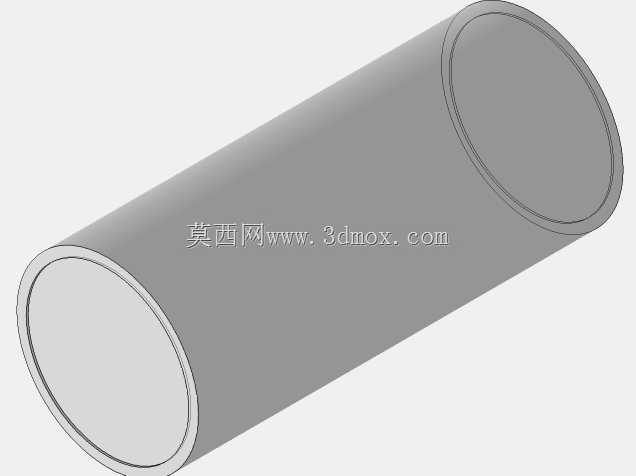

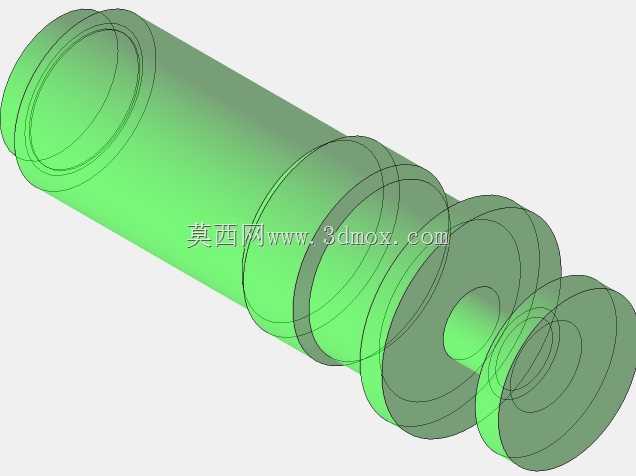

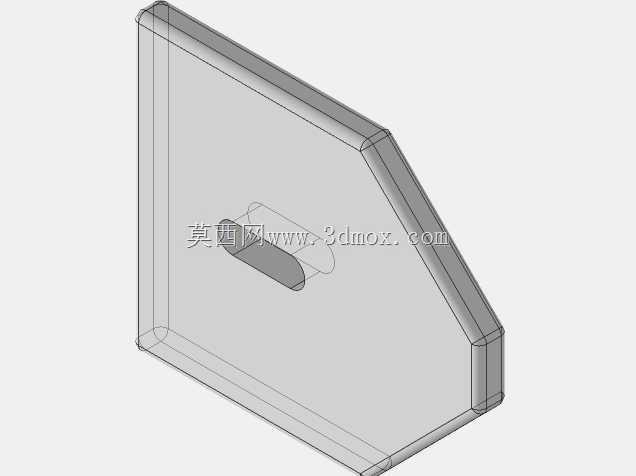

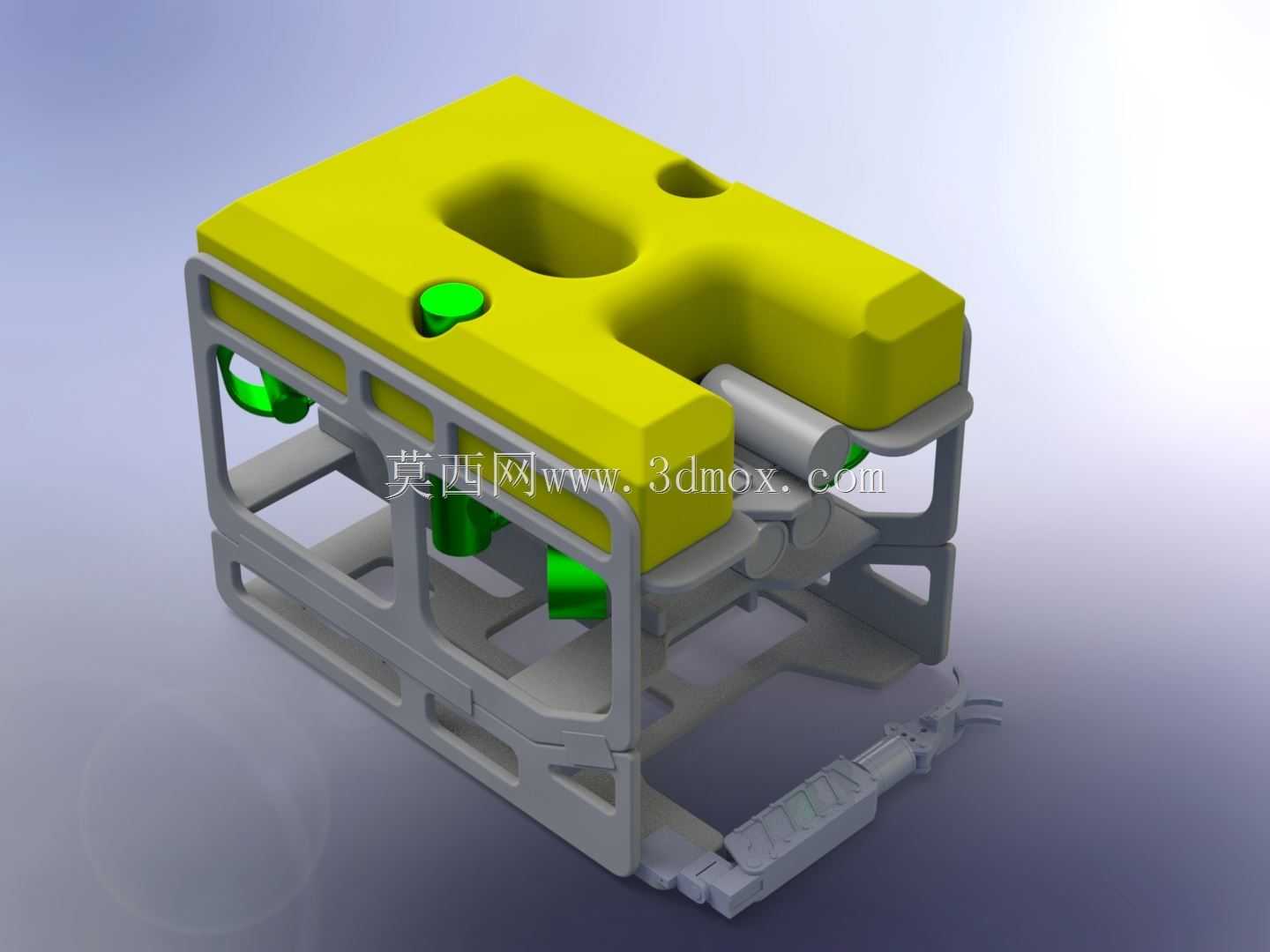

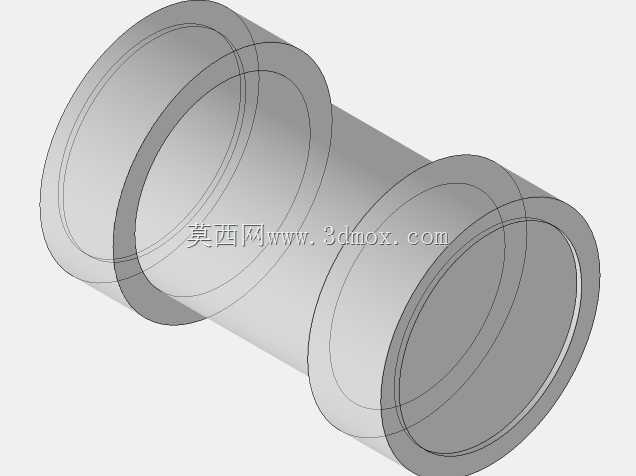

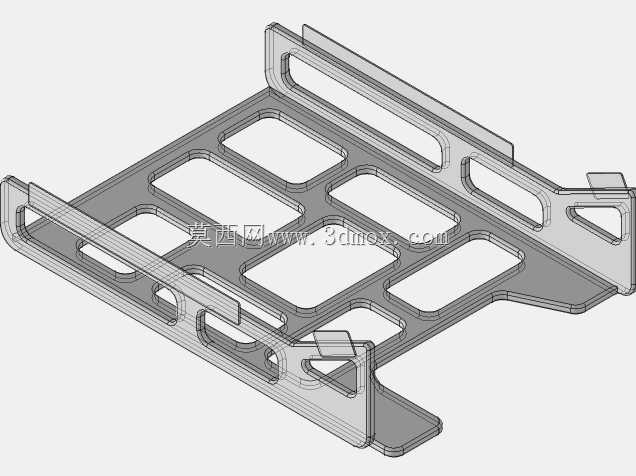

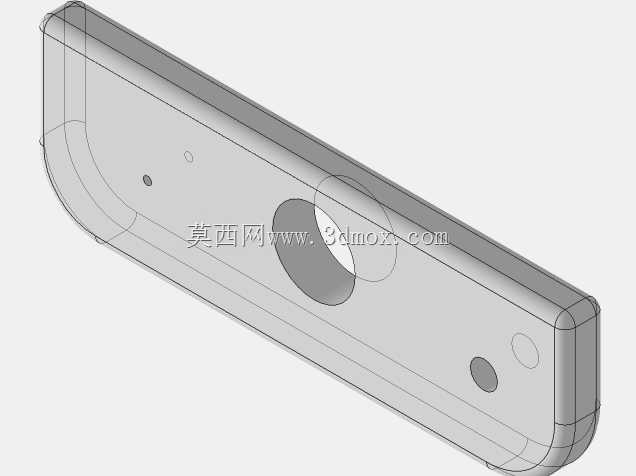

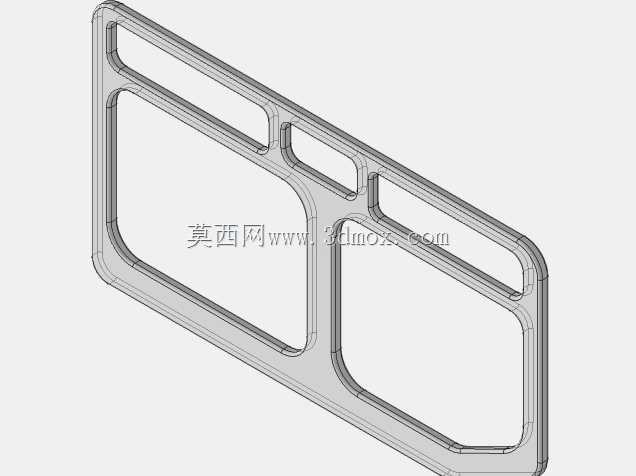

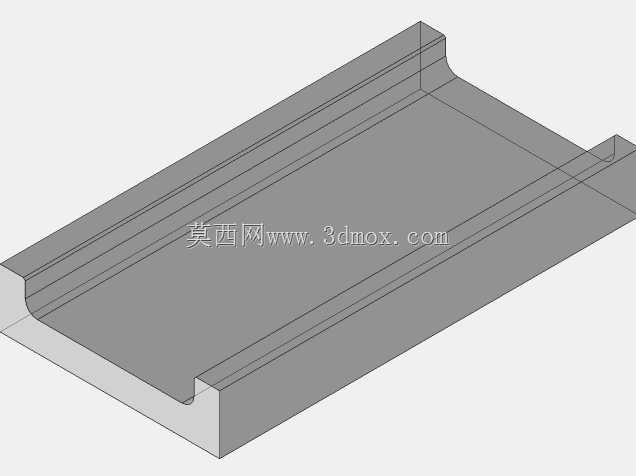

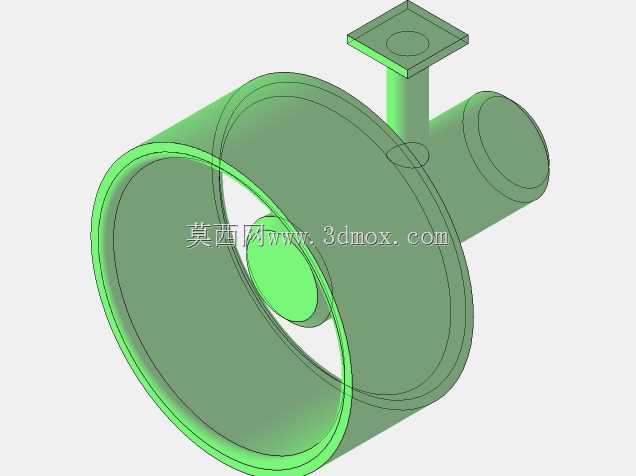

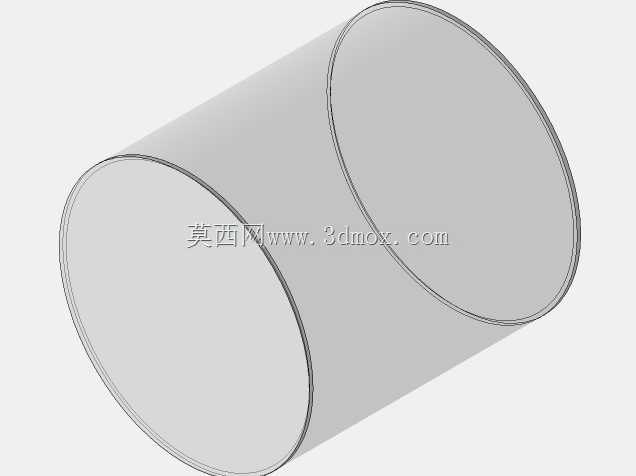

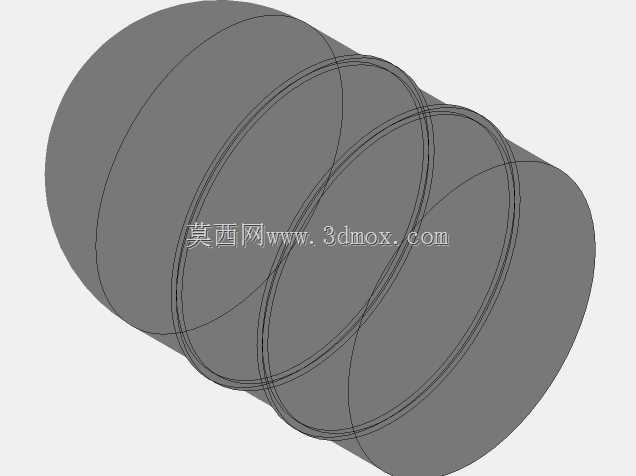

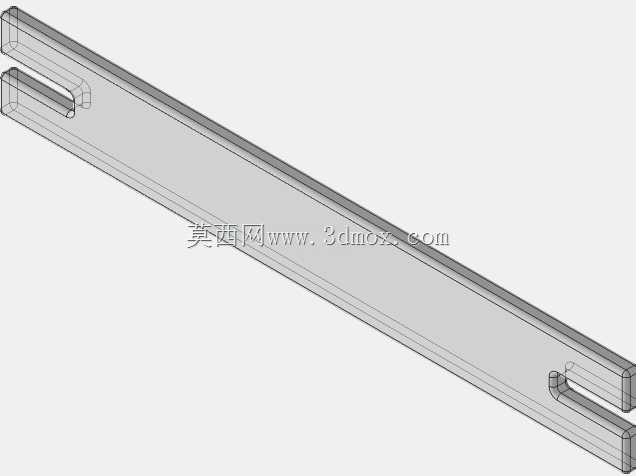

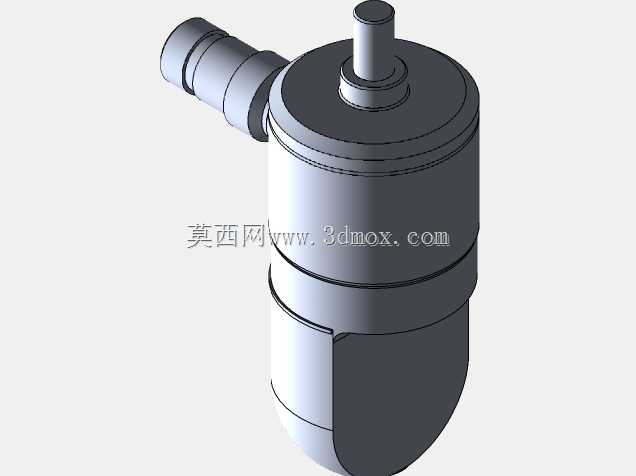

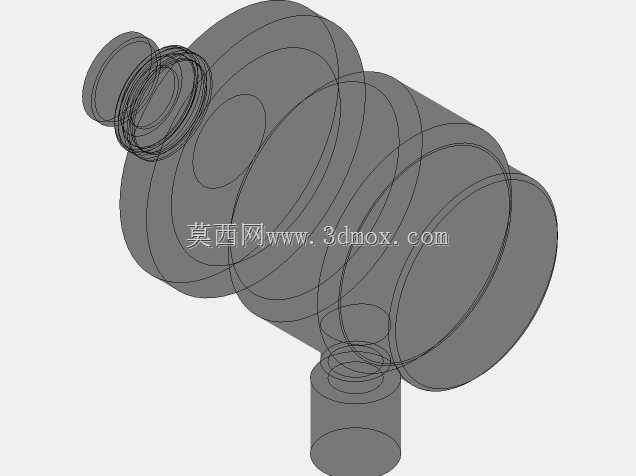

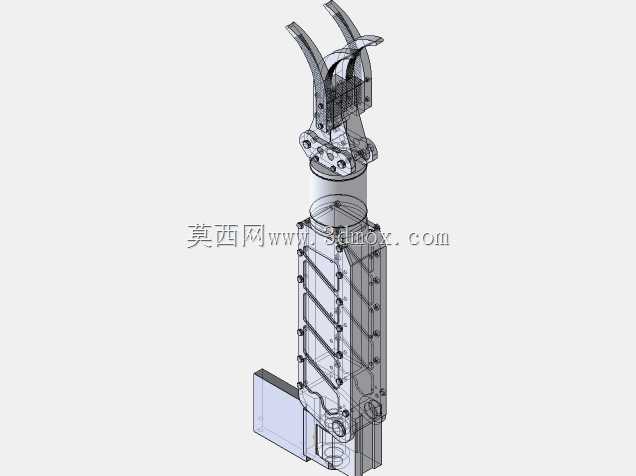

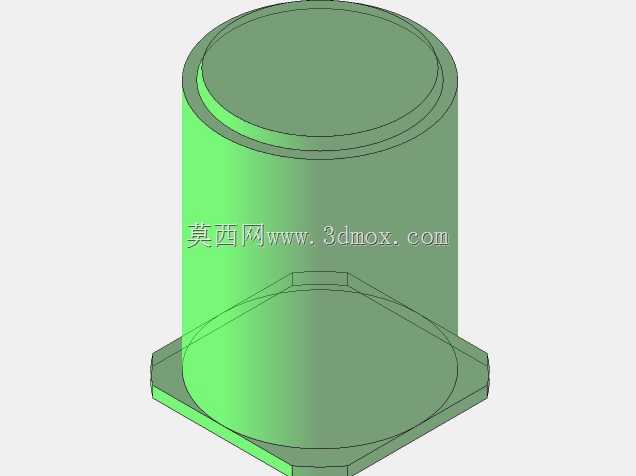

这款开架式遥控潜水器的结构设计，首先围绕近岸浅水域的常态化作业需求展开，适配水产养殖网箱巡检、坝体水下结构表观排查、内河航道小型障碍物探查、近岸水下搜救辅助这类高频作业场景，不需要搭载重型作业载荷，核心诉求是运行稳定、维护便捷、抗水流干扰能力适配三级以内近岸流速。整体采用上下分层的布局逻辑，下部为镂空承力框架，选用高强度耐腐蚀的工程塑料一体成型框架结构，框架预留了标准的推进器安装位、穿线孔位与载荷扩展接口，镂空结构一方面能大幅降低水下航行的水流阻力，减少紊流对姿态稳定的干扰，另一方面可以快速释放设备运行产生的热量，避免密闭舱内积热影响电子元器件寿命，同时框架的镂空设计也能在发生水下碰撞时，通过结构形变吸收部分冲击能量，保护内部核心的电子舱与动力组件。上部的浮力模块采用模块化分块设计，黄色的浮力材料块根据整体重心位置做了异形切削，保证设备整体浮力中心略高于重心，在无动力状态下能自动保持正浮姿态，不会出现侧翻倒扣的情况，浮力块上预留的凹槽一方面是为了容纳顶部的接线端子与起吊接口，另一方面也能减少航行时顶部的水流附面层分离，降低航行阻力。动力布局上，框架四周预留的推进器安装位可根据作业需求配置不同数量的推进单元，水平方向布置的推进器负责进退、转艏动作，垂直方向布置的推进器负责升沉、俯仰姿态调整，所有推进器的安装位置都避开了框架的结构遮挡，保证推进水流顺畅，不会因为框架阻挡产生推力损失。前部预留的机械臂安装接口，可搭载小型夹取机构或者水下摄像、照明模组，接口采用快拆设计，不需要拆解主体框架就能完成载荷更换，适配不同作业场景的快速切换需求。设计过程中充分考虑了安装边界的适配性，整体框架的外轮廓尺寸控制在小型作业船的甲板起吊设备适配范围内，不需要额外定制专用吊具，单人就能完成设备的布放与回收，框架底部的平整支撑结构，能让设备在甲板停放或者短暂坐底时保持稳定，不会因为底面不平出现侧滑。电子舱的布置位置选在框架中部的核心保护区，周围有框架结构做碰撞防护，舱体的密封接口全部朝向框架内侧，避免水下杂物剐蹭破坏密封结构，所有穿线位置都做了双重密封处理，适配30米以内的浅水作业深度需求，不需要采用昂贵的深海耐压舱结构，在控制成本的同时完全覆盖近岸作业的深度需求。浮力块上的绿色标识件为状态指示灯与漏水检测传感器的外露端，设备上电后可以通过指示灯颜色快速判断运行状态，一旦舱内出现进水情况，传感器会第一时间触发报警，提醒操作人员及时回收设备，避免核心元器件进水损坏。框架尾部预留的线缆接口做了防折弯处理，避免脐带缆在布放回收过程中反复弯折出现线芯断裂，接口处的密封结构采用径向密封加端面密封的双重设计，即使在带压状态下也能保证密封可靠性。
