PM2805万向节无刷直流电机结构

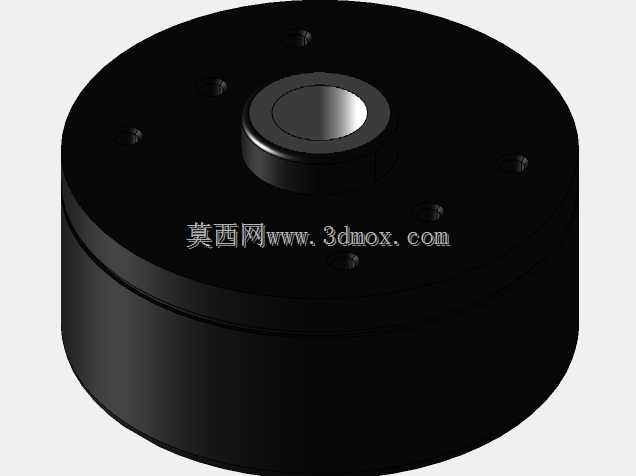

这款PM2805规格的万向节BLDC部件，在小型云台传动、精密检测设备调姿机构、桌面级机械臂关节模组这类需要小体积动力输出同时兼顾角度补偿的场景中适配性极强。不同于常规直装式无刷电机，它集成的万向节结构可以在输出轴与负载轴存在小角度偏斜时，自动补偿安装同轴度误差，避免刚性连接带来的轴承额外径向载荷，大幅延长关节部位的使用寿命。从结构设计逻辑来看，整机采用扁平式盘状布局，将定子绕组、转子磁钢都集成在薄型圆柱壳体内，端盖上预留的周向均布安装孔，直接对应小型设备的安装面板孔位，不需要额外设计转接法兰，能有效压缩动力段的轴向占用空间，对于内部空间局促的便携类检测设备、小型航拍云台来说，这种布局可以给走线、传感元件预留更多排布空间。实际选型使用时需要注意，这类带万向节结构的无刷电机，输出端的角度补偿范围有明确边界，安装时偏角不能超过设计允许的阈值，否则会导致万向节十字轴出现卡滞，反而影响传动平顺性。设计建模过程中，需要重点关注转子磁钢与定子的气隙均匀度，因为万向节的存在，输出轴存在微量浮动空间，建模时要给轴承配合位、万向节铰接处预留合理的配合公差，既不能过松导致传动间隙过大影响控制精度，也不能过紧导致铰接部位转动阻力增大，消耗电机输出扭矩。外壳采用一体式车削成型的圆柱结构，侧壁厚度均匀，既可以作为定子的安装基座，也能起到磁屏蔽作用，减少电机运转时的磁场对外围霍尔传感器、编码元件的信号干扰。端盖的安装孔采用沉头设计，安装后螺丝端面不会突出壳体表面，避免和外围转动部件发生刮蹭，这类细节在小型精密传动结构里往往直接影响设备的运行可靠性。从安装边界来看，整机的最大外径、轴向总高度都控制在紧凑范围内，输出轴的轴径、伸出长度都匹配小型同步轮、连杆类负载的安装尺寸，不需要额外做轴径转接，能直接对接常规的小型传动负载。在做整机装配仿真时，要模拟万向节在最大偏角下的运转状态，检查壳体内部、输出轴与端盖之间是否存在运动干涉，尤其是电机引线的出线位置，要预留足够的弯折余量，避免万向节摆动时拉扯引线导致断路。这类集成万向节的无刷动力单元，相比分开采购电机和万向节联轴器自行组装的方案，整体同轴度更有保障，装配工序更简单，也避免了不同厂家配件配合公差不匹配带来的装配问题，很适合小体积精密传动设备的快速开发迭代。
