蓝色圆形复位式按钮开关结构设计

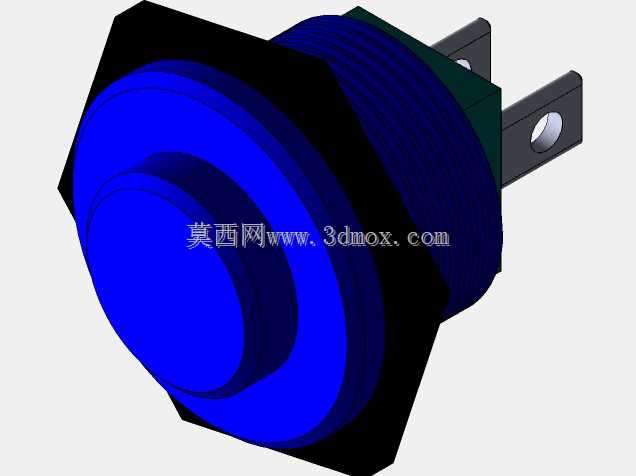

这类复位式按钮开关常被布置在各类电气控制柜、小型设备操作面板、手持控制终端的操作区域，作为瞬时触发的信号输入元件使用，日常工况下操作人员按下按键即可触发对应控制回路的信号通断，松开后按键会依靠内部弹性结构自动回弹至初始位置，无需额外手动复位操作，适合需要频繁点动触发、瞬时信号输入的操作场景，比如设备点动调试、急停复位触发、功能确认输入等工况都能见到这类元件的应用。从结构设计来看，这款按钮采用外六角的安装基座设计，基座外侧预留标准螺纹结构，安装时可直接穿过面板预设的安装孔，通过配套的锁紧螺母从面板背面拧紧固定，不需要额外设计复杂的安装卡扣，适配不同厚度的设备面板，安装边界清晰，不会占用面板背面过多的布线空间。按键头部采用圆形凸起的蓝色操作面，操作面边缘做了圆弧过渡处理，操作人员按压时手指接触面积充足，不会出现硌手的情况，蓝色的外观配色也能和面板上其他功能的按钮形成明确的视觉区分，方便操作人员快速识别对应功能。尾部采用插片式接线端子，端子上预留固定孔位，接线时既可以采用标准插簧直接插接提升装配效率，也可以通过螺丝压接的方式固定导线，适配不同的接线工艺需求，端子的排布间距符合常规低压电气元件的安全间距要求，能避免接线后出现相邻端子短路的风险。设计过程中需要重点考虑按键的按压行程与回弹可靠性，按键的按压行程控制在适合手指操作的范围，行程过短会导致误触发概率提升，行程过长则会增加操作人员的按压力度需求，长期操作容易产生疲劳；内部回弹结构的选型要匹配按压力度需求，保证长期频繁按压后依然能稳定回弹，不会出现卡滞、无法复位的情况。同时安装螺纹的尺寸要和行业通用的按钮安装孔径匹配，保证这款按钮可以直接替换同规格的其他同类产品，降低设备维护时的配件选型成本，按键头部的直径尺寸也经过优化，既保证足够的操作接触面积，也不会因为尺寸过大占用面板上过多的布置空间，方便在有限的面板区域内密集布置多个功能按钮。
