双角带孔L型Meccano金属连接支架

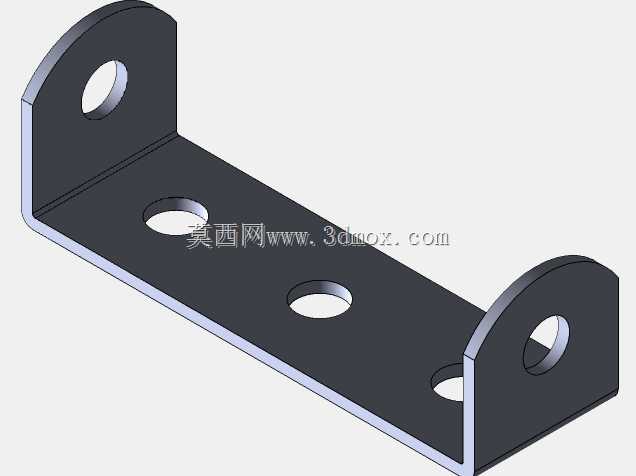

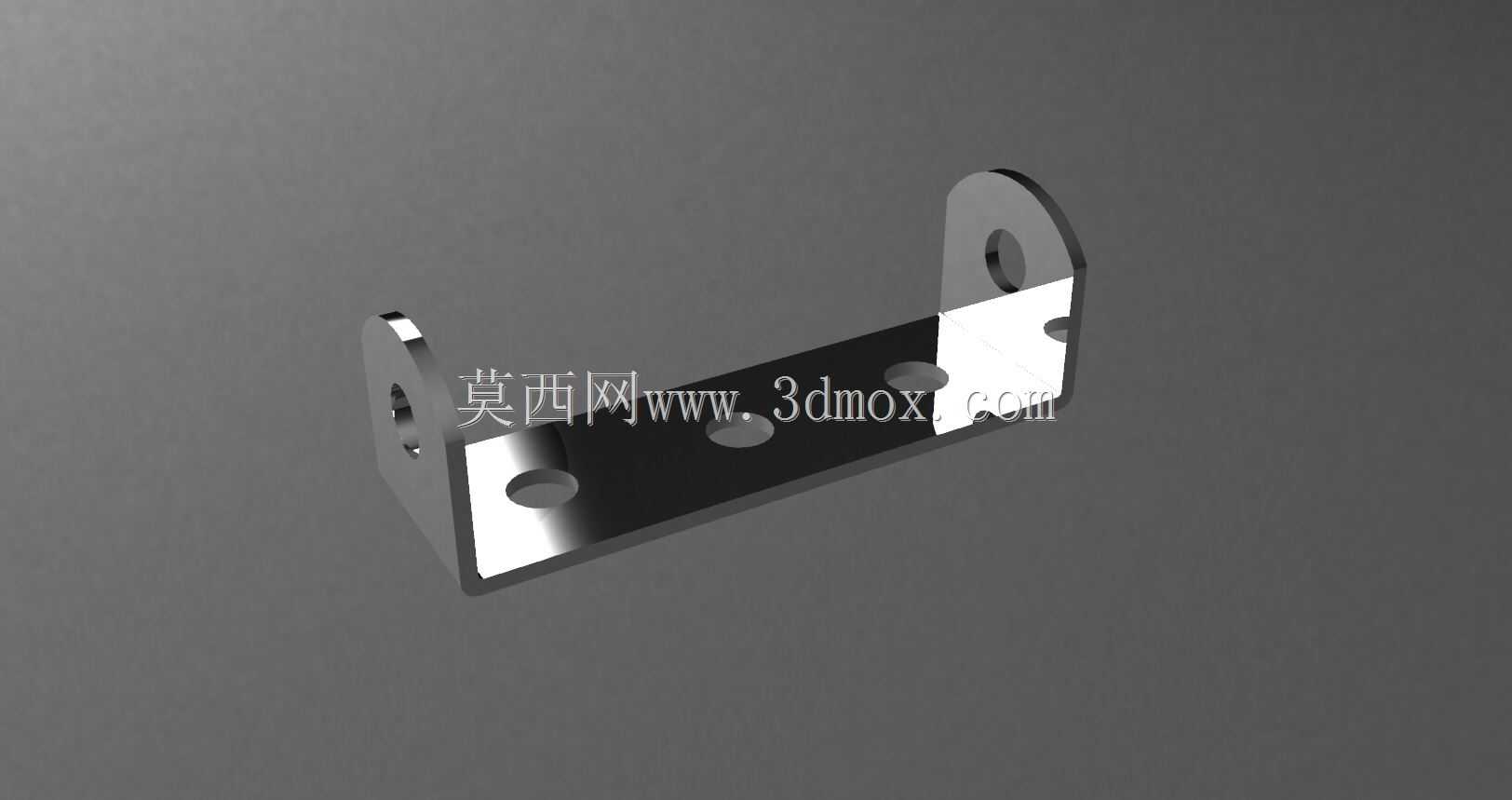

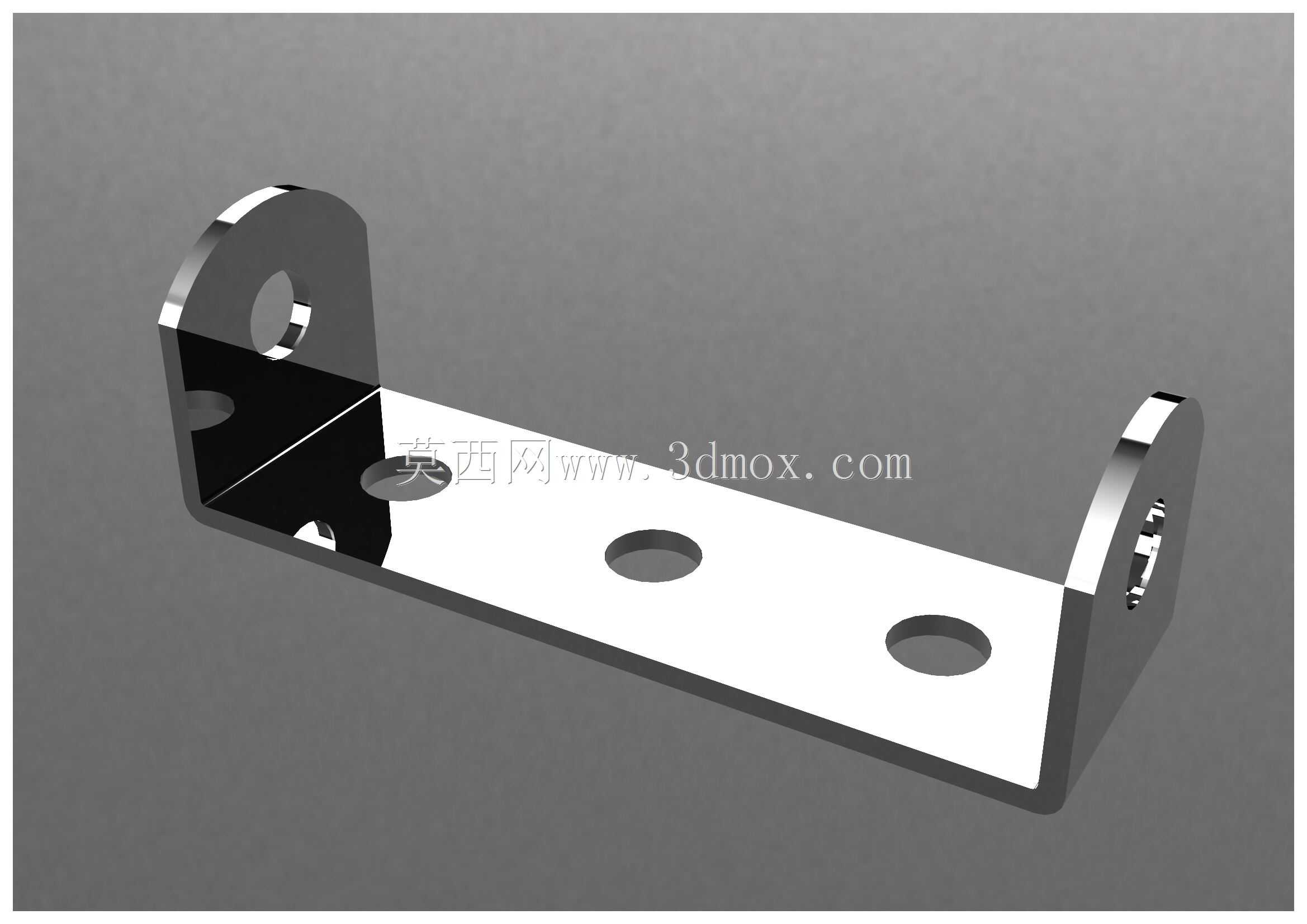

这类双角带孔L型支架是Meccano拼装体系里的核心结构连接件，日常在桌面级机械拼装教具、小型自动化试验台架搭建、非标工装的辅助支撑场景里使用频率极高，很多做小型教学演示装置、创客DIY设备的结构工程师，在搭建需要垂直受力支撑的框架结构时，都会优先选用这类标准化的角接件，不用额外做钣金折弯的定制加工，能大幅缩短原型搭建的周期。从结构设计逻辑来看，这个零件采用等厚钣金一体折弯成型，折弯处做了适配板材厚度的圆角过渡，避免折弯应力集中导致的开裂问题，两个垂直翻边的端部做了半圆弧形收边，既消除了锐边的安全隐患，也让端部的安装孔位获得了更均匀的受力分布，不会因为边角处的应力集中出现孔位撕裂的情况。底板上沿长度方向均匀排布三个安装通孔，两个垂直立边上各设置一个同轴的通孔，孔位的排布完全匹配Meccano体系的标准孔距，不管是和同系列的条型连接件拼接，还是和转轴、紧固件配合做铰接结构，都能实现无偏差的装配，不需要额外做孔位的二次修配。实际装配过程中，底板的三个孔主要用于和基础框架的平面部分做紧固连接，可选用对应规格的螺栓螺母实现刚性固定，两个立边的孔既可以用来安装横向的连接轴，实现相邻构件的转动铰接，也可以穿入螺栓和垂直方向的其他拼装件做锁固，能同时满足刚性连接和活动铰接两种装配需求。零件的折弯角度严格控制在90度，两个立边与底板的垂直度公差控制在拼装体系允许的范围内，装配后不会出现框架歪斜、孔位错位的问题，底板的长度、宽度以及立边的高度都遵循Meccano零件的标准模数，和其他同系列零件拼接时，能保证整体框架的尺寸链精度，不会出现累积误差导致的装配干涉。在小型试验设备的搭建中，这类零件常用来做传感器的安装支架、小型导轨的端部支撑，或是气动元件的固定角座，因为孔位的通用性强，调整安装位置时只需要松开紧固件重新对位即可，不用重新加工新的支架，对于需要频繁调整结构布局的原型验证场景来说，这类标准件的适配性远高于定制加工的专用支架。在拼装玩具场景中，这类角接件是搭建吊车臂、机架、工作台等垂直结构的核心零件，依靠均匀分布的孔位可以实现不同长度、不同角度的结构拓展，能满足从简单静态模型到复杂可动机械结构的搭建需求。
