以太网数控控制板卡结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:289924
  • 以太网数控控制板卡结构设计
  • 以太网数控控制板卡结构设计
  • 以太网数控控制板卡结构设计
  • 以太网数控控制板卡结构设计
  • 以太网数控控制板卡结构设计

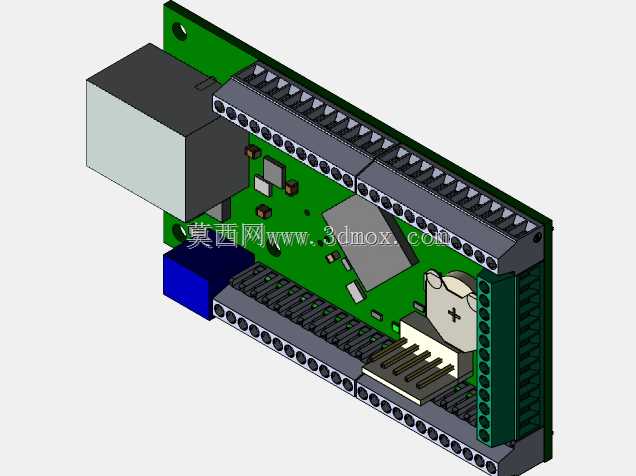

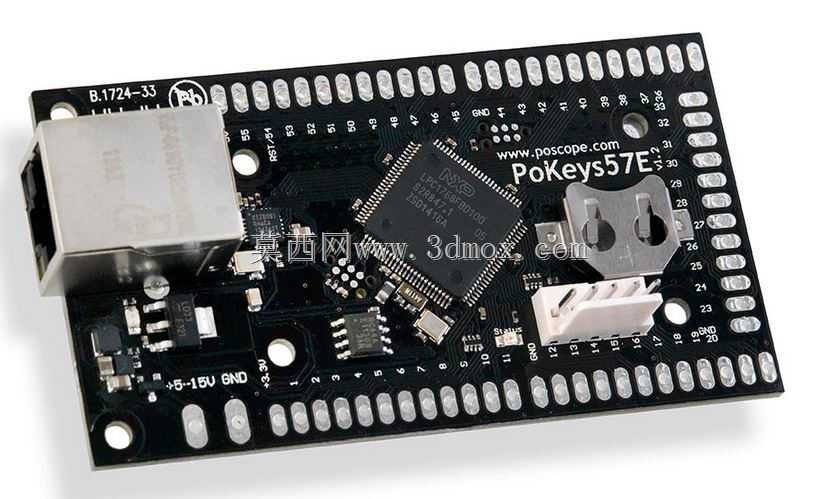

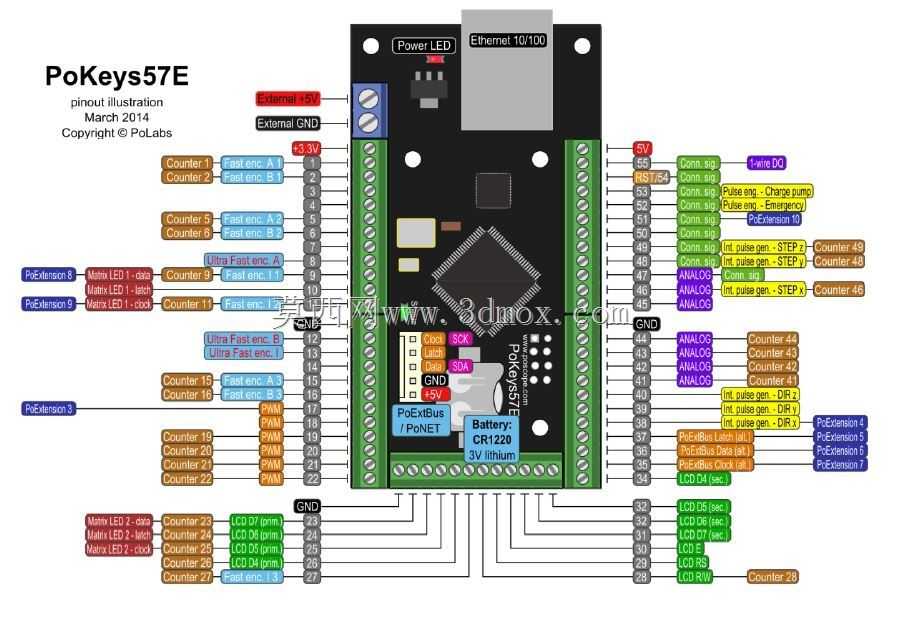

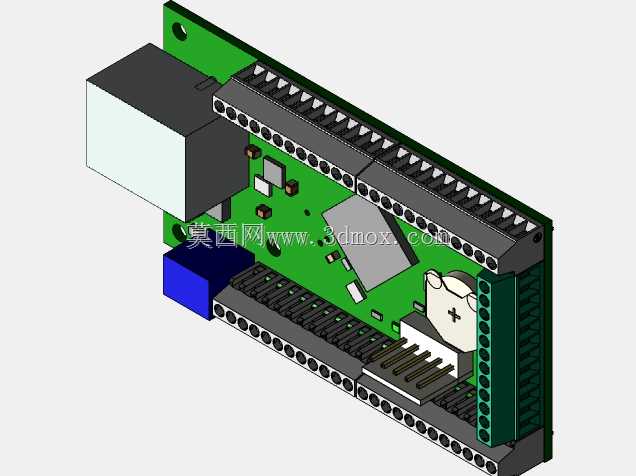

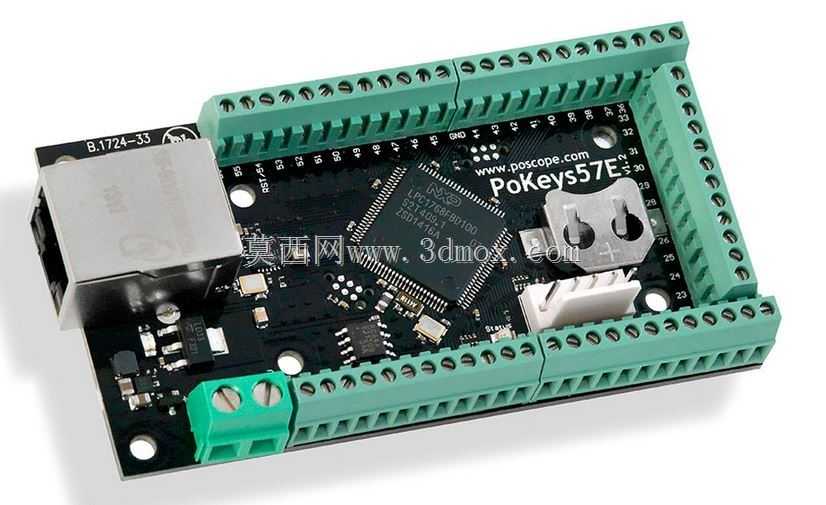

这款以太网数控控制板卡,面向小型CNC设备改造、桌面级数控系统搭建、工业现场数据采集以及飞行模拟器外设开发场景设计,可直接作为下位机核心控制单元接入上位机系统,无需额外搭配复杂的IO扩展模块即可完成多数点位控制需求。板卡集成55路5V容差数字IO端口,可直接对接多数工业级接近开关、继电器、电磁阀等常规执行与检测元件,无需额外增设电平转换电路;板载7路12位精度模拟输入通道,可接入模拟量传感器完成压力、位移、温度等连续量信号采集,适配多类需要混合信号采集控制的应用场景。从结构设计层面看,板卡采用标准矩形PCB布局,四周排布螺钉安装孔位,可直接固定在标准DIN导轨安装座或设备内部安装板上,安装孔位间距适配常规工控盒内部安装尺寸,外围接线端子采用绿色插拔式接线端子排设计,沿板卡三边排布,预留充足的接线操作空间,避免接线时与板载核心芯片、网口模块产生干涉。板载以太网接口采用标准RJ45座子,布置在板卡侧边,接入网线后不会超出板卡整体安装边界,可适配封闭工控盒的侧边开孔位置,网口旁预留状态指示灯开孔位,可直观观察通讯连接状态。核心处理芯片布置在板卡中心区域,周边预留充足的散热空间,长时间满负载运行时无需额外加装散热片即可满足工业现场常规温湿度环境下的稳定运行需求。板卡上的存储模块可直接保存用户配置的IO映射、控制逻辑参数,上位机完成一次配置后,参数可直接存储在板载存储单元内,后续运行无需依赖上位机持续下发配置,即使上位机断开连接,板卡也可按照预设逻辑完成基础控制动作。接线端子分为数字IO区、模拟输入区、电源接口区,不同功能区的端子采用不同丝印标识区分,现场接线时可快速对应端口定义,降低接线错误概率。电源接口采用大电流螺钉端子,可适配常规24V工业电源输入,板载电源转换电路完成电平转换,为核心芯片、IO端口提供稳定工作电压,无需外部额外搭配电源转换模块。从三维建模角度看,该板卡的模型还原了所有接插件的凸起高度、安装孔位的精确坐标、板上元件的排布边界,可直接用于设备内部的布局干涉检查,提前验证板卡安装后与周边结构件、走线槽的位置关系,避免实际装配时出现元件磕碰、接线空间不足的问题。
