Arduino控制多通道物料颜色分拣装置

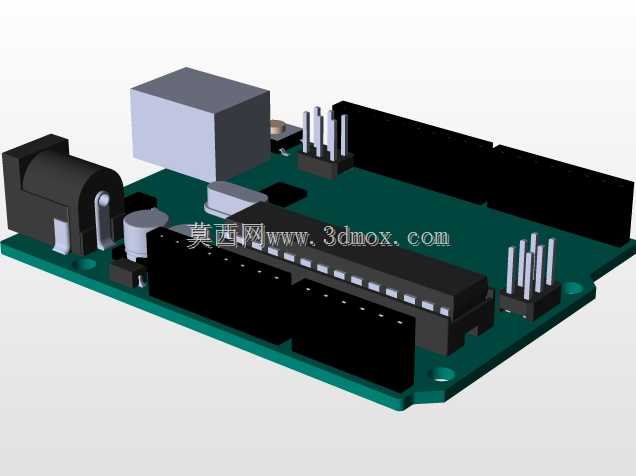

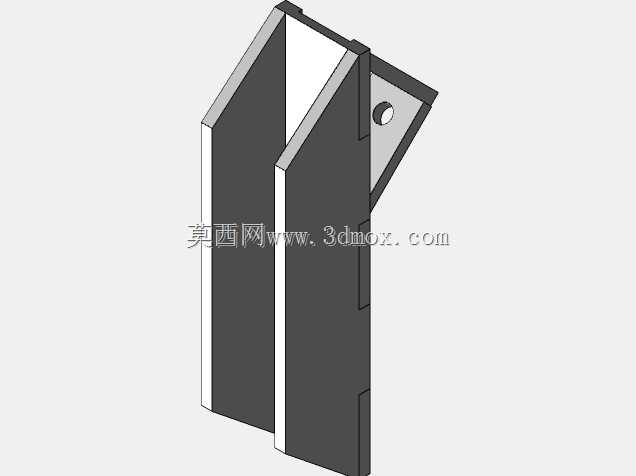

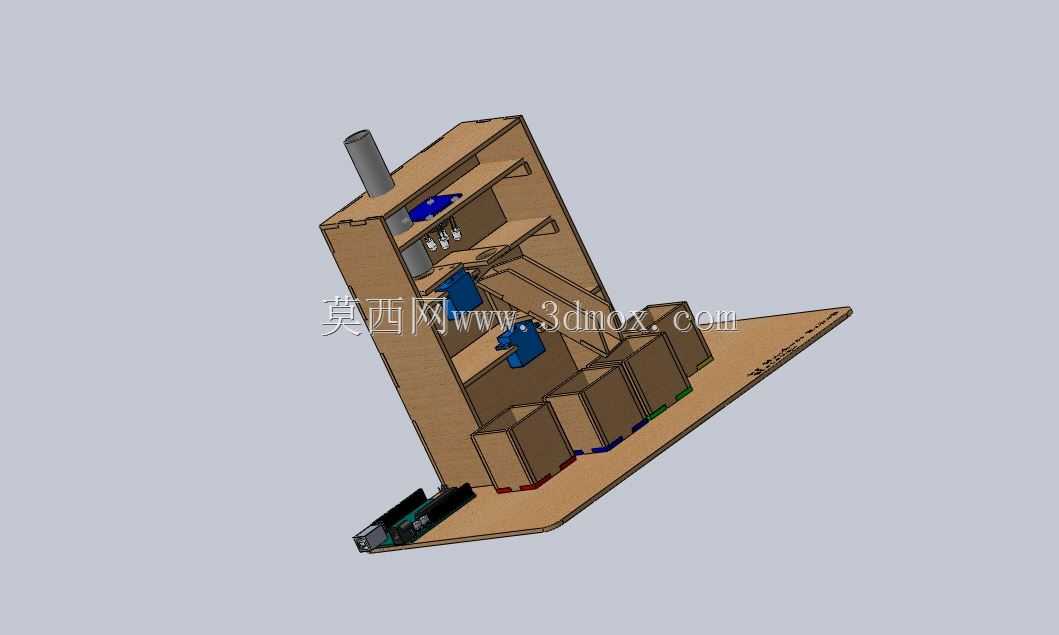

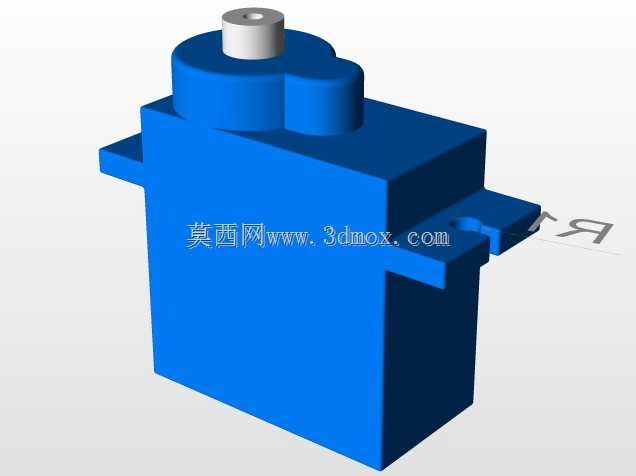

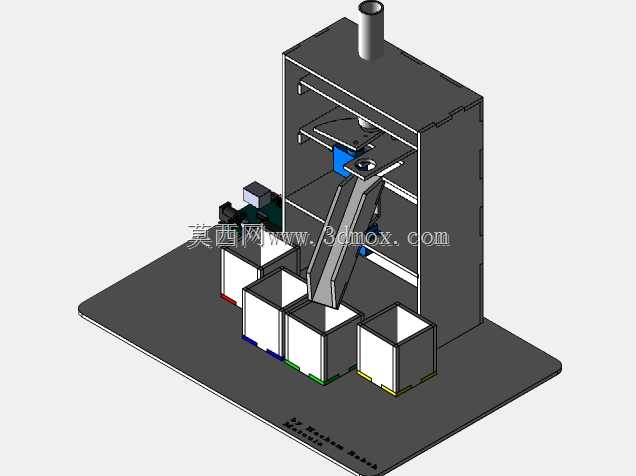

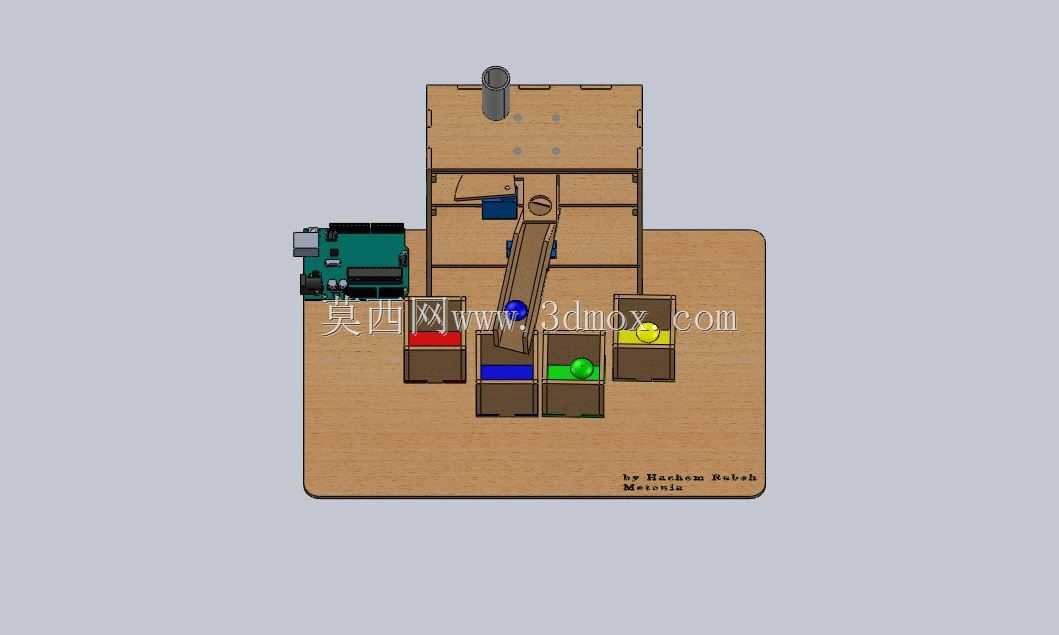

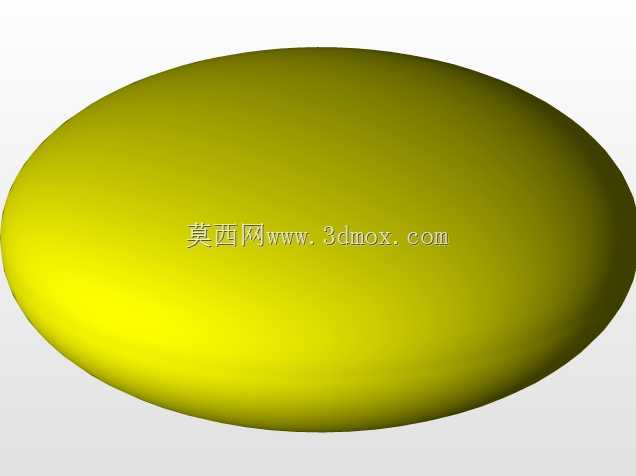

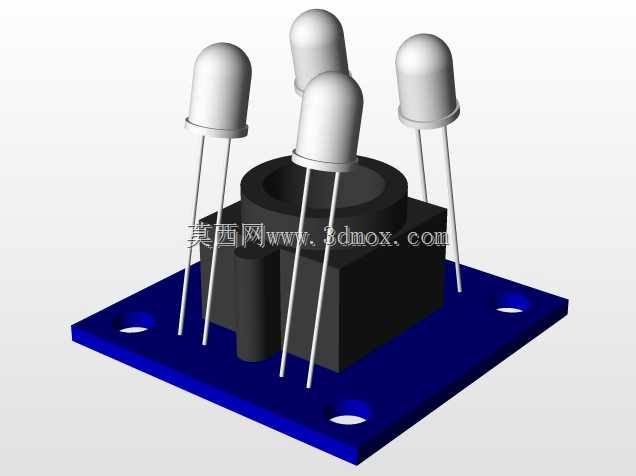

这套颜色分拣装置主要面向小型工件的在线分选场景，常见于教学实训平台、小批量电子元器件分选、彩色塑料颗粒分类这类对分选精度要求不极端严苛、但需要紧凑布局的作业场景。整体采用桌面式安装布局，底板采用一体化平板结构作为所有组件的安装基准，安装时仅需预留对应长宽的水平台面即可完成固定，不需要额外搭建大型机架，适配小型工作台的安装边界，整体外廓尺寸控制在桌面级设备的常规范围内，不会占用过多作业空间。装置的核心逻辑是通过颜色检测单元识别落入导料区域的工件颜色，再通过对应的分料机构将不同颜色的工件导入对应料仓，整套动作由Arduino作为控制核心完成信号采集与指令输出，不需要复杂的上位机系统即可独立运行。从结构设计来看，进料区域设置在装置上部，待分拣工件从顶部进料口落入后，会顺着倾斜的导料槽向下滑动，导料槽的倾斜角度经过反复校核，既保证工件能够依靠自重顺畅下滑，不会出现卡滞、堆积的情况，又不会因为下滑速度过快导致颜色检测出现误判。导料槽末端对应四个独立的分料仓位，每个仓位对应一种识别颜色，分料拨板设置在导料槽的对应节点位置，当检测单元识别到对应颜色的工件经过时，对应的拨板会动作，将工件导入对应料仓，未触发拨板的工件则会顺着导料槽落入末端料仓。左侧集成的控制模块区域将主控板、接线端子、驱动模块集中安装，既减少了布线长度，降低信号干扰的概率，也方便后期维护时快速排查线路问题，所有走线都沿着底板边缘的走线槽布置，不会干涉运动部件的动作行程。料仓采用抽拉式的盒体结构，分拣完成的工件储存在料仓内，储满后可以直接抽出料仓倾倒工件，不需要拆解设备主体结构，操作便捷性经过实际作业验证。整个装置的运动部件都做了行程限位设计，拨板的摆动角度严格限制在导料槽的宽度范围内，不会出现超程碰撞导料槽侧壁的情况，所有转动位置都预留了足够的装配间隙，不会因为加工误差导致运动卡涩。在实际应用中，这套装置可以根据待分拣工件的尺寸调整导料槽的宽度与拨板的安装位置，适配不同大小的球状、块状小工件分选需求，不需要对整体结构做大规模改动，具备一定的柔性适配能力。
