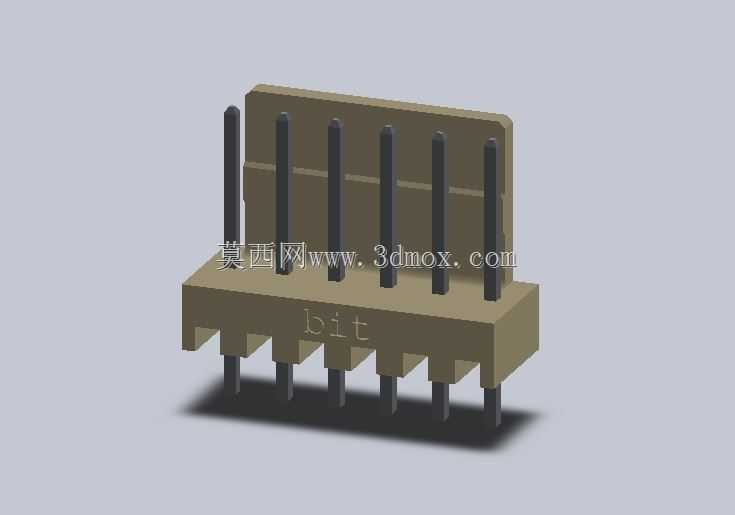

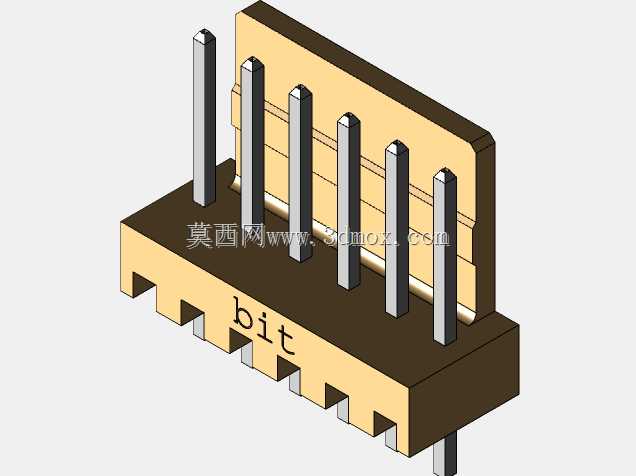

2.54mm间距6Pin直插排针连接器结构

这款直插排针是电子设备内部板卡互联场景中极为常用的互联元件，日常在工控控制板、消费电子主板、嵌入式开发板、通讯接口板上都能见到它的身影，核心作用是实现两块平行排布的印制电路板之间的信号与小电流传输，也可用于板卡与外接功能模块的可拆卸式连接，相比焊接固定的连接方式，它支持反复插拔，便于设备后期的模块更换、调试检修，在小功率信号传输场景下的连接可靠性经过了多年行业验证。

从设计逻辑来看，这款排针采用2.54mm的标准引脚间距，这个间距是全球电子行业通用的通孔插装类接插件标准间距，适配市面上绝大多数通用PCB的孔位设计规范，不需要额外定制板卡孔位就能直接适配，6路引脚的配置刚好覆盖多数低速信号、小功率供电的传输需求，比如常见的串口信号、GPIO信号、低压直流供电回路都可以通过这款排针完成连接。整体结构分为绝缘基座与导电插针两部分，绝缘基座采用耐高温的工程塑料材质，在波峰焊、回流焊的高温加工环境下不会发生形变、融化，能够牢牢固定每一根插针的相对位置，避免插针在焊接、插拔过程中出现偏移、歪斜，基座上的定位挡边可以在插装到PCB时起到限位作用，保证插针穿过PCB的长度一致，避免焊接时出现虚焊、引脚长度不齐的问题。

导电插针采用直插式设计，插针的焊接端长度适配常规1.6mm板厚的PCB，穿过板卡后露出的长度刚好满足焊锡浸润的要求，不会因为引脚过长导致焊接后相邻引脚出现锡连短路，也不会因为引脚过短导致焊盘吃锡不足、连接强度不够。插拔接触端的表面做了镀层处理，能够降低接触电阻，减少长期使用后的氧化问题，保证多次插拔后的接触稳定性，插针与基座的配合采用过盈压装的工艺，每根插针的压装力都经过校准，避免插拔过程中插针被从基座中带出。

在安装边界上，这款排针的基座宽度、高度都做了紧凑化设计，相邻排针贴装时的最小间距可以控制在2.54mm，不会出现基座干涉的问题，插针的排列直线度公差控制在极小范围内，能够顺畅插入对应的排母座中，不会出现个别引脚对位不准、插装卡顿的情况。在实际选型使用中，这款排针可以根据板卡的堆叠高度需求选择对应长度的插针，适配不同的板间间隙，在低压小电流的信号传输场景下，它的接触电阻、绝缘耐压性能都能满足常规工业级、消费级电子设备的使用要求，不需要额外做绝缘防护处理，只要在PCB布局时预留出对应的插拔操作空间即可，是电子结构设计中通用性极强的基础互联元件。
