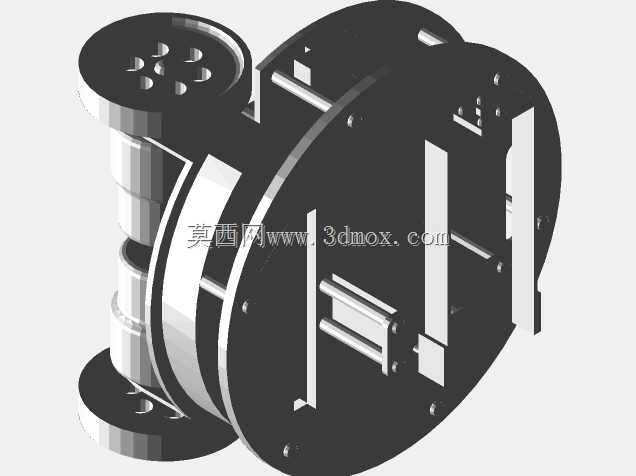

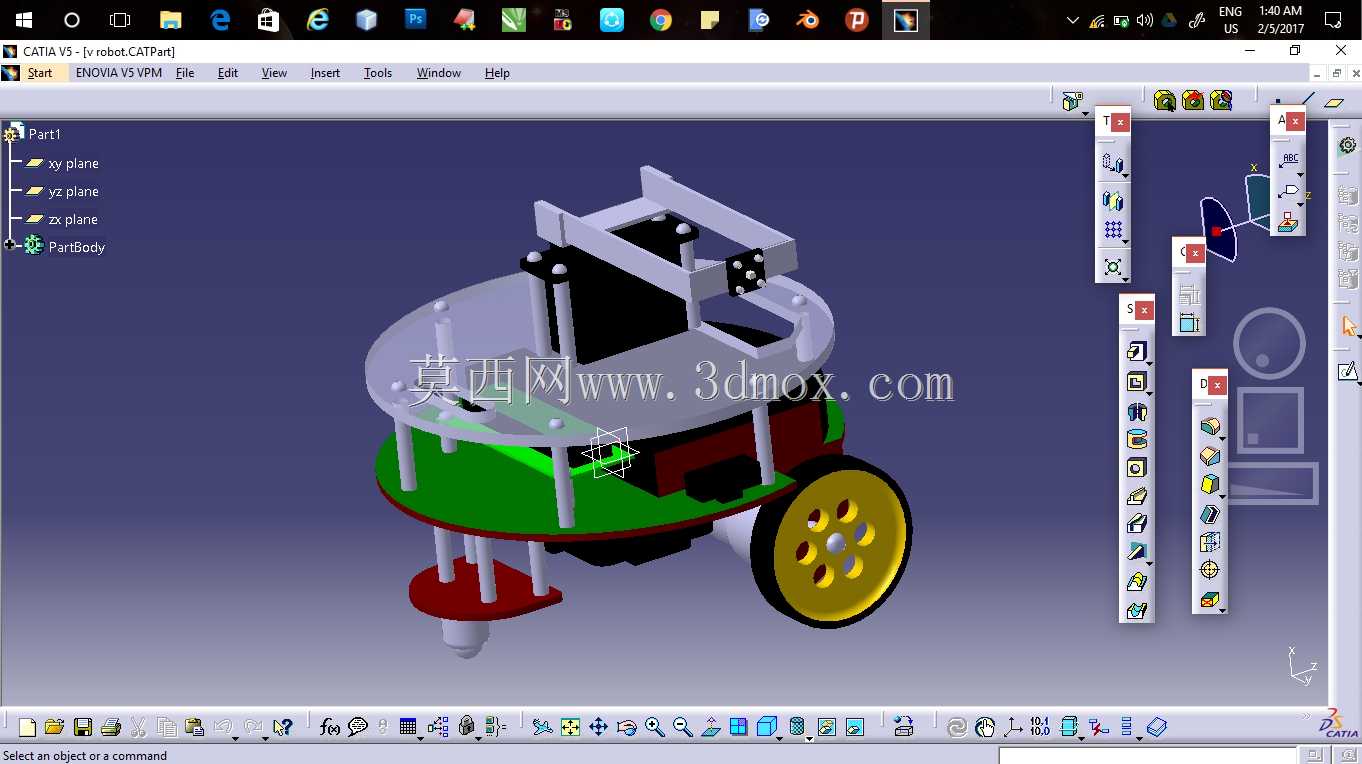

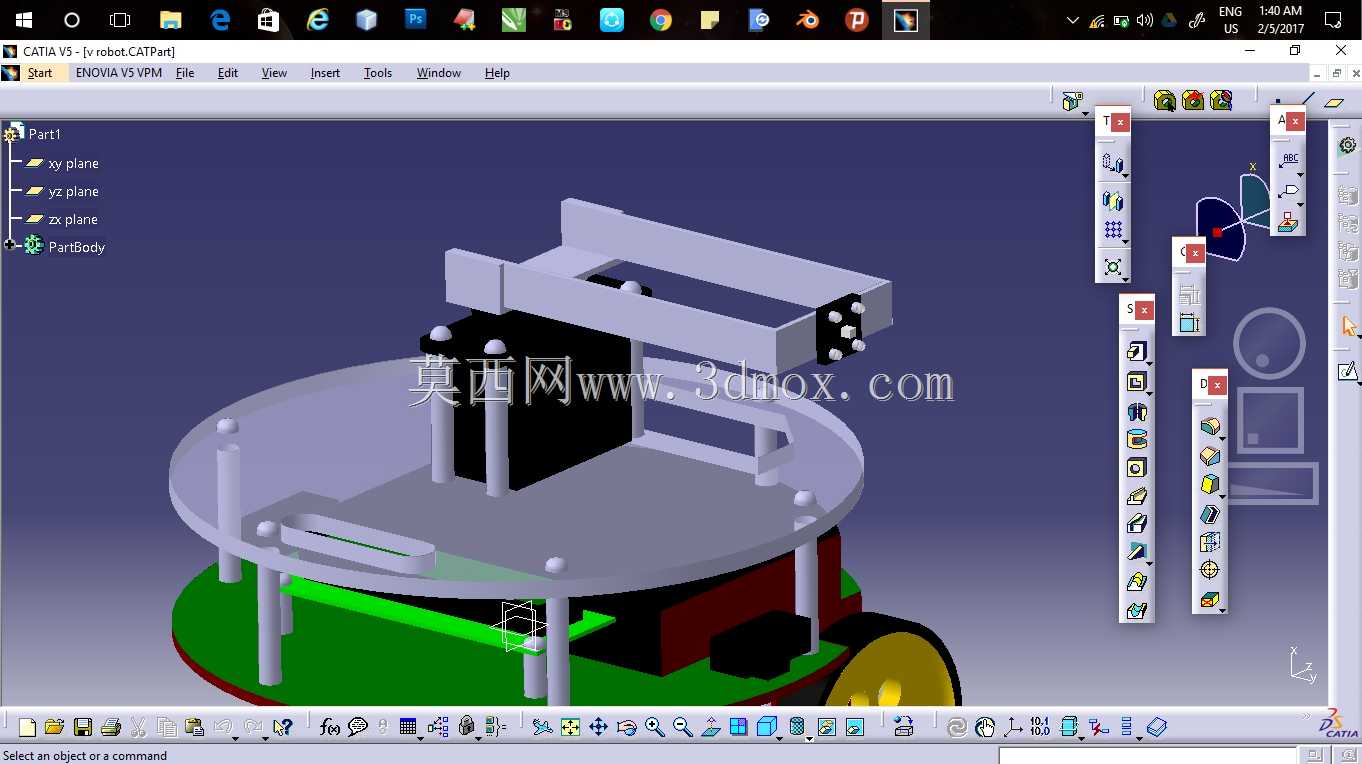

火鸟V5轮式移动教学机器人结构设计

这款轮式移动机器人本体，主要面向高校机器人工程、自动化专业的实验教学场景，也可作为小型巡检、物料转运类移动设备的原型验证载体，适配实验室环境下的路径规划、运动控制、传感器搭载等多类实验需求。从结构设计逻辑来看，整体采用分层式布局，底层为动力行走层，中部为电气容纳层，上层为功能拓展层，各层通过支撑立柱连接，既保证了结构强度，也预留了充足的走线与元器件安装空间。行走机构采用差速驱动方案，单侧主动轮搭配前后万向随动轮的布局，可实现原地转向，适配实验室狭窄通道内的灵活移动需求，主动轮轮缘采用防滑橡胶材质，在木质实验台、环氧地坪等常见实验室地面都能提供足够附着力，避免运动过程中出现打滑偏移。底盘部分做了下沉式设计，将电池、驱动板等重心较低的元器件布置在底层安装位，有效降低整机重心，在加减速、转向过程中减少侧倾风险，提升运动稳定性。中层的圆形安装台预留了多组标准化安装孔位，可根据实验需求加装红外避障传感器、灰度巡线模块、机械臂夹持机构等拓展配件，不需要额外打孔改造，大幅降低二次开发的结构改动量。上层支架采用镂空式框架设计，既可以搭载主控板、显示屏等交互部件，也能为视觉摄像头、激光雷达等感知元件提供高位安装位，避免感知范围被机身结构遮挡。整机的安装边界控制紧凑，横向宽度不超过常规实验台过道宽度，纵向长度预留了传感器探出空间，不会出现拓展配件超出机身轮廓造成的碰撞问题。结构设计过程中充分考虑了拆装维护需求，各层之间的连接紧固件都采用外露式设计，不需要拆解整机就能完成底层电池更换、驱动模块检修等操作，适配教学场景下频繁拆装、调试的使用需求。所有结构件的棱角位置都做了倒圆角处理，避免学生实验操作过程中被锐边划伤，符合教学设备的安全设计要求。轮系的安装位预留了调节间隙，可根据地面平整度微调主动轮的安装高度，保证不同地面条件下主动轮都能完全贴合地面，避免出现悬空丢转的问题。
