机器人驱动用全方位全向轮结构设计

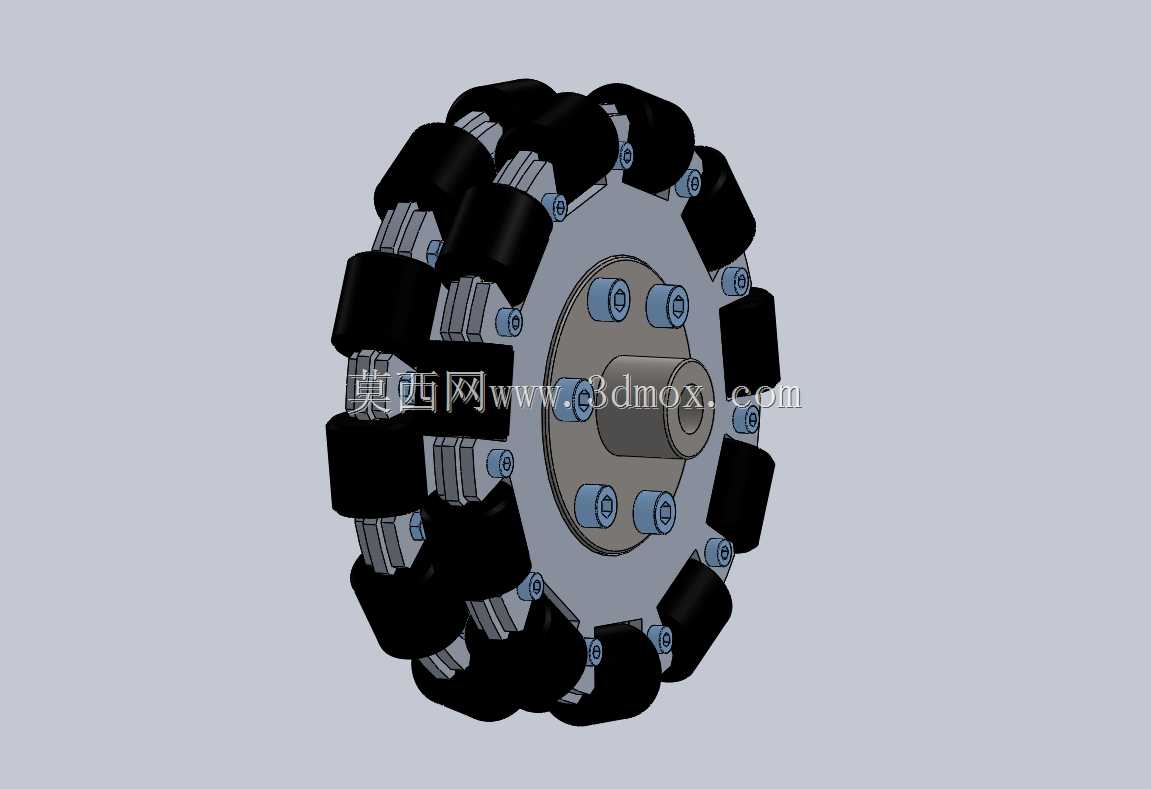

这款全向轮主要面向AGV移动机器人、服务巡检机器人、小型仓储转运平台的行走机构设计，区别于传统脚轮仅能实现单一方向滚动的特性，该轮组可在不改变轮体自身朝向的前提下，完成横向平移、斜向移动、原地零半径回转等多自由度运动，适配对空间灵活性要求较高的窄通道作业场景，比如密集仓储货架间的物料转运、实验室狭小空间内的巡检设备移动，都能依靠这类轮组的运动特性大幅降低行走路径规划的复杂度。

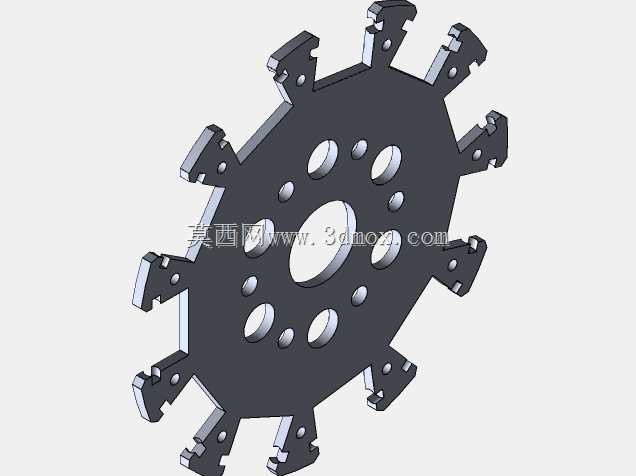

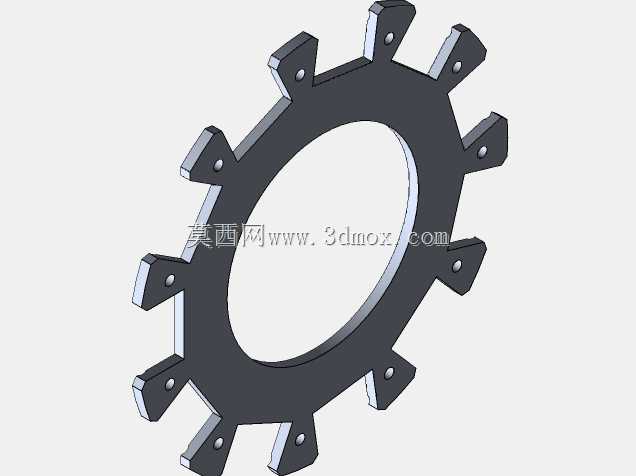

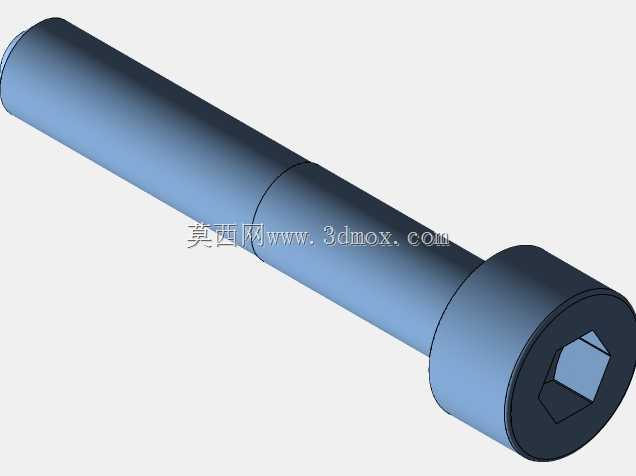

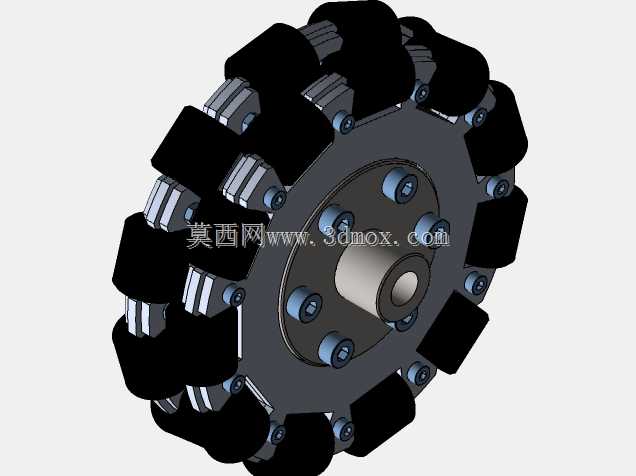

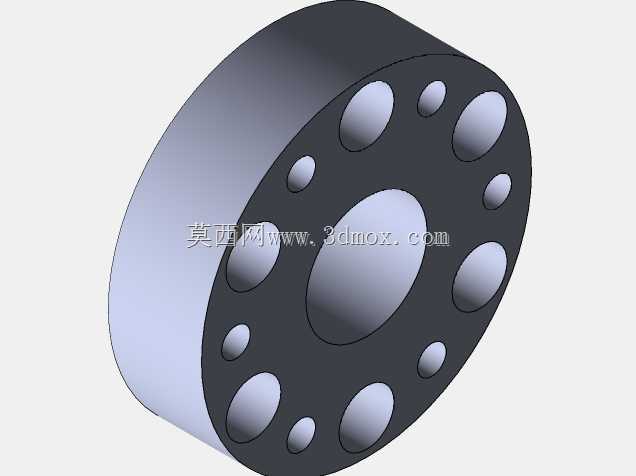

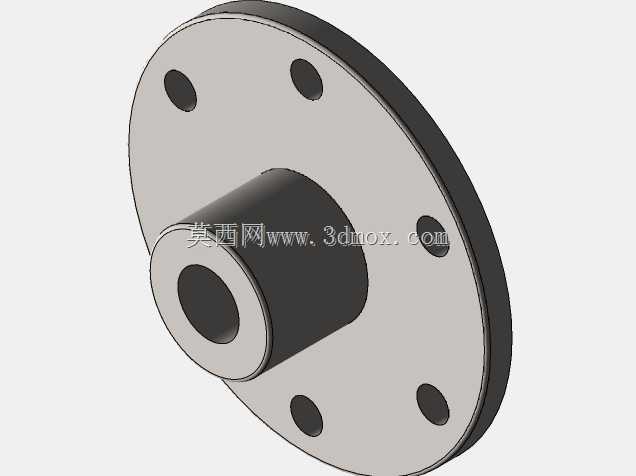

从结构设计逻辑来看，轮组主体采用轮毂周向均布小辊子的布局，轮毂作为核心承载基体，中心设置带键槽的安装轴孔，轴孔周边均匀分布螺栓安装孔，可直接与驱动电机的输出法兰或行走轴端锁紧固定，安装时需保证轮组端面与安装基准面的平行度误差控制在合理范围，避免辊子接地不均导致的行走抖动。周向排布的小辊子轴线与主轮轴线呈固定夹角，每个小辊子可绕自身轴线自由转动，主轮由驱动单元带动旋转时，小辊子的自转可分解垂直于主轮行进方向的摩擦力，从而实现任意方向的运动合成，辊子外层采用高摩擦系数的耐磨包覆材料，既可以保证接地时的抓地力，避免光滑地面上出现打滑丢步的问题，也能缓冲行走过程中来自地面的微小冲击，降低底盘的振动传递。

设计过程中需要重点关注安装边界的匹配，主轮的外径尺寸决定了底盘的最小离地间隙，选型时需结合底盘的通过性要求确认，轮毂上的安装孔位节圆直径、轴孔的配合公差需要与所选驱动部件的输出端尺寸完全匹配，避免出现安装干涉。周向辊子的排布密度经过校核，保证任意时刻至少有两个以上的辊子与地面接触，防止行走过程中出现轮组跳动、运动卡顿的问题，相邻辊子之间预留足够的转动间隙，不会因加工或装配误差出现辊子卡滞的情况。这类轮组通常需要四个配合使用，通过差速控制各个轮组的转速与转向，即可实现全平面内的任意运动轨迹，相比传统的舵轮转向方案，不需要额外设置转向驱动机构，能有效简化底盘的结构复杂度，缩小行走机构的占用空间，对于自重不大、行走速度适中的移动机器人场景适配性极强。
