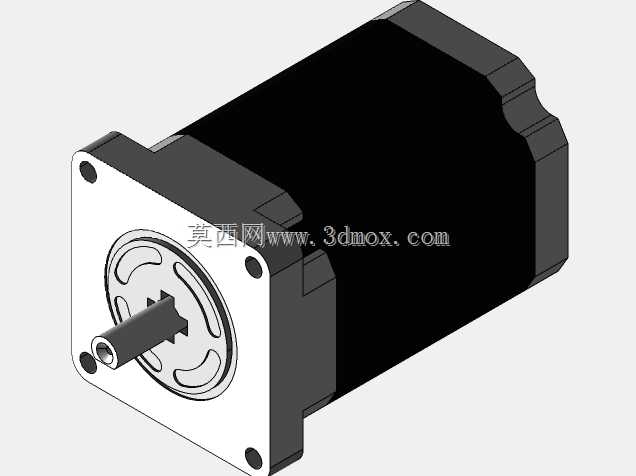

方形法兰输出轴伺服电机三维结构

这款伺服电机的三维结构还原了量产同规格产品的全部安装与功能细节，从结构设计逻辑来看，前端方形法兰的安装孔位完全遵循通用伺服的安装尺寸规范，四个角的沉孔可直接配合内六角螺栓完成与设备安装面的固定，无需额外加工转接板，适配绝大多数自动化设备的电机安装位预留尺寸。输出轴采用带键槽的圆柱轴结构，轴端预留的中心孔可用于安装编码器反馈件或者外接联轴节，键槽的尺寸匹配标准平键公差，能保证传动过程中无相对滑动，传递额定扭矩时不会出现松脱打滑的问题。从实际应用场景出发，这类伺服电机常被用在数控机床进给轴、工业机器人关节、自动化包装线的牵引辊驱动、3D打印设备的运动轴驱动等对位置控制精度、转速响应速度有较高要求的场合，相比普通步进电机，它的扭矩输出特性更硬，低速运行时无爬行现象，高速段扭矩衰减小，能覆盖更宽的转速调节范围。设计这款三维模型时，重点还原了电机本体的三段式结构：前端法兰端盖集成了输出轴轴承位，轴承位的公差配合按照基孔制过渡配合设计，能保证轴承外圈固定牢靠，同时支撑输出轴承受径向与轴向的复合负载；中间的定子壳体部分做了等厚的散热筋结构？不对，这款模型的壳体是光滑圆柱面，实际量产中这类壳体多为铝合金挤压成型，表面光滑的设计更适配带散热风扇的后端结构，后端的编码器端盖预留了编码器安装腔与出线口，出线口的位置做了防水接头的安装位，能满足工业现场的布线与防护需求。安装边界方面，法兰端面到电机尾端的长度尺寸、法兰的边长尺寸、输出轴的伸出长度与轴径，都和市面上60机座号的伺服电机参数完全匹配，选型时可以直接将这个模型导入设备总装图中做干涉检查，验证电机安装后是否会和周边的走线槽、传动部件、设备护板产生空间冲突，不用反复核对二维图纸的尺寸链。模型的细节处理上，前端盖的油封位、输出轴的挡圈槽、壳体上的铭牌安装位都做了还原，结构工程师在做设备设计时，可以直接调用这个模型完成装配，不需要重新绘制电机的外部轮廓，能节省大量的标准件建模时间，同时保证装配尺寸的准确性，避免因模型尺寸偏差导致后期加工安装时出现干涉问题。
