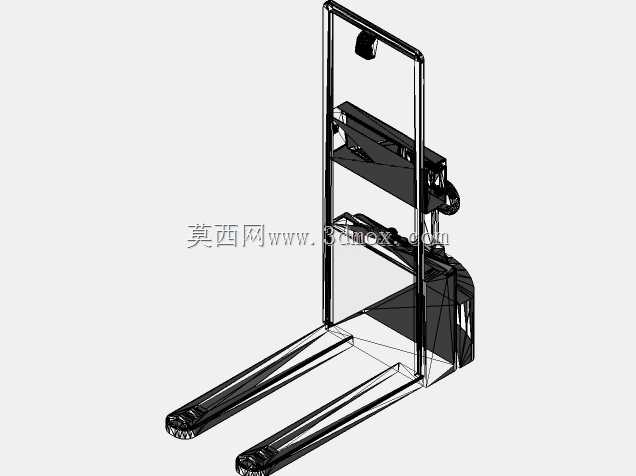

手动液压堆高搬运叉车线框结构设计

这款手动液压堆高搬运叉车的三维结构，完全围绕仓储场景内的短距离托盘搬运、低位堆垛作业需求搭建，日常可覆盖生产车间工序间物料转运、仓库货架底层货物存取、装卸货月台短驳等高频作业场景，无需额外动力源，仅依靠人力即可完成起升、移动、落料全流程操作，对无外接电源、作业通道狭窄的零散作业场景适配性极强。从结构设计逻辑来看，整体采用框架式立式门架作为承载主体，门架两侧采用高强度型钢作为主支撑，搭配内置的液压起升单元，货叉部分采用整体冲压成型的叉臂结构，叉臂前端做收窄倒角处理，方便快速插入标准托盘的叉孔间隙，避免对位过程中剐蹭托盘底部结构。设计过程中优先考虑作业时的视野通透性，门架上横梁未设置多余遮挡结构，操作人员推行过程中可清晰观察到货叉与托盘的对位状态，同时起升操作手柄设置在门架侧方，操作行程符合人体工程学发力角度，反复按压起升时不会出现手腕过度弯折的问题。从安装边界与尺寸适配角度，该款叉车的货叉外侧间距适配国内通用的1200mm*1000mm标准川字托盘，货叉最低落地高度控制在85mm以内，可适配底部间隙较小的一次性木托盘、塑料托盘使用，门架最大起升高度覆盖1.6米以内的低位堆垛需求，整体车身最大宽度控制在800mm以内，可顺利通过宽度1米的车间通道、仓库消防通道，无需额外拓宽作业通道。转向轮采用聚氨酯包胶材质，搭配后部的转向桥结构，最小转弯半径控制在1.5米以内，在狭小的货架巷道内也可完成原地转向调整。液压单元采用整体式集成泵站，无外露液压管路，避免日常作业过程中管路被货物剐蹭破损导致漏油，油缸行程与门架起升高度做了匹配限位，起升到最大高度时自动溢流卸压，避免超行程起升导致门架结构变形。后部的配重结构与前部货叉的额定载荷做了精准匹配，额定承载范围内作业时不会出现前倾翘尾的问题，扶手位置做了防滑纹理处理，长距离推行时手部不易打滑，整车结构无多余突出部件，作业过程中不会剐蹭周边货架或堆放的货物。
