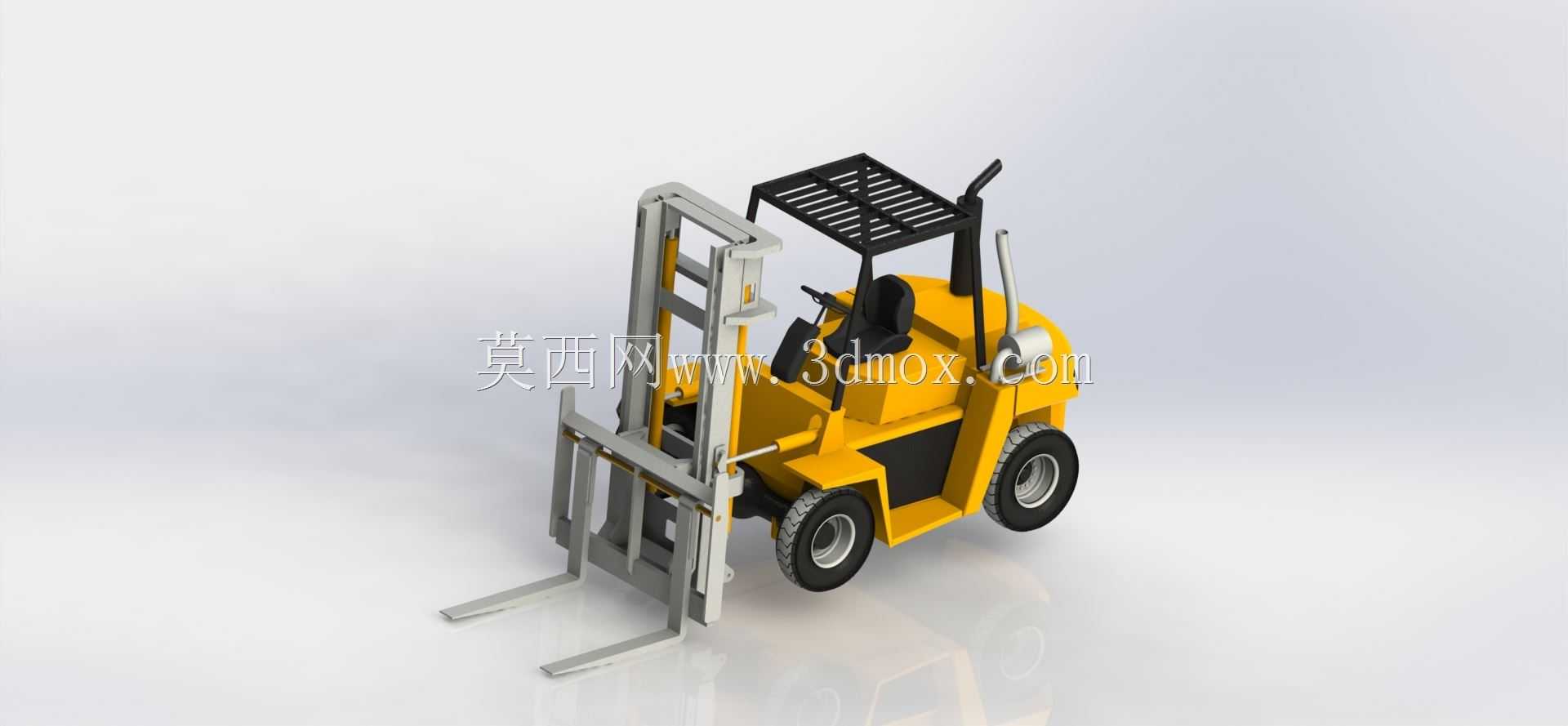

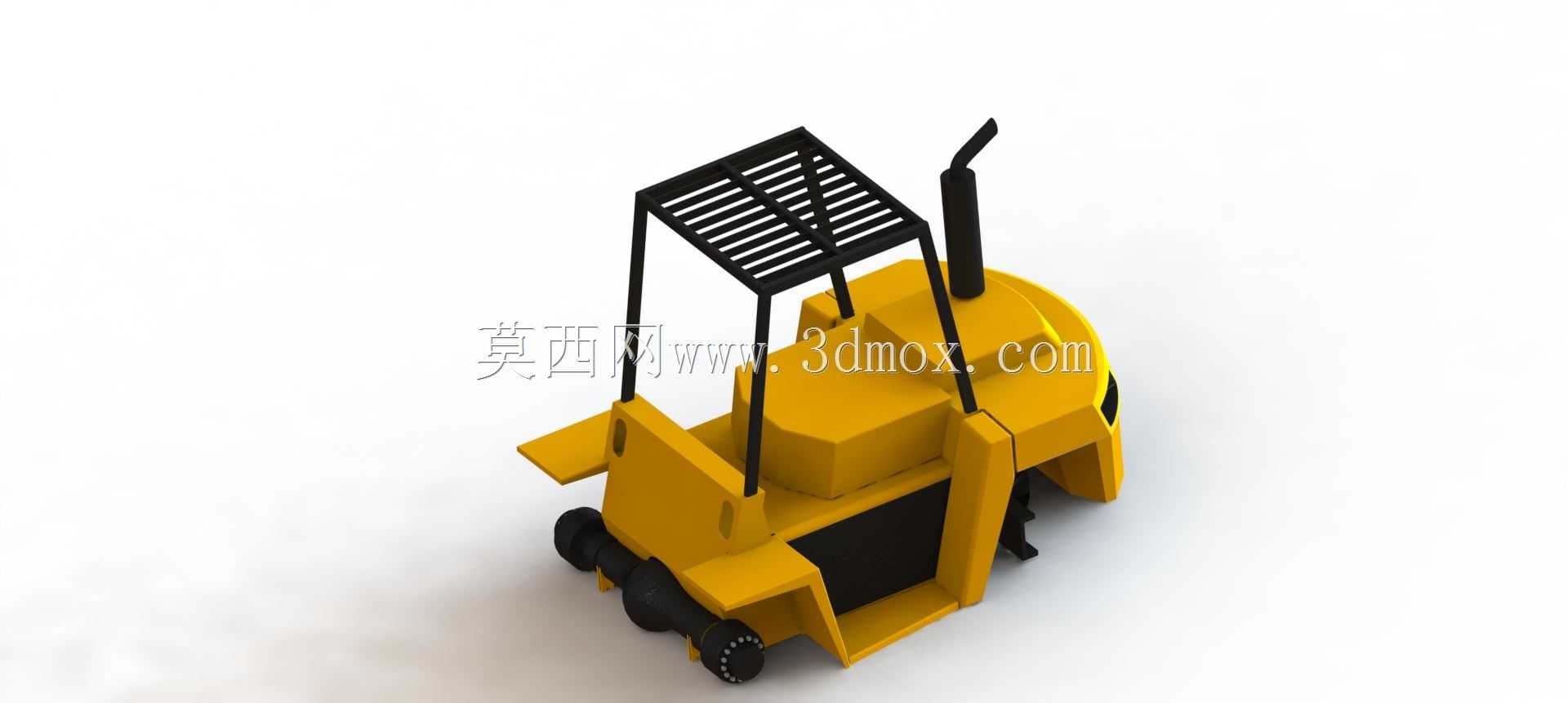

平衡重式内燃叉车整机结构三维设计

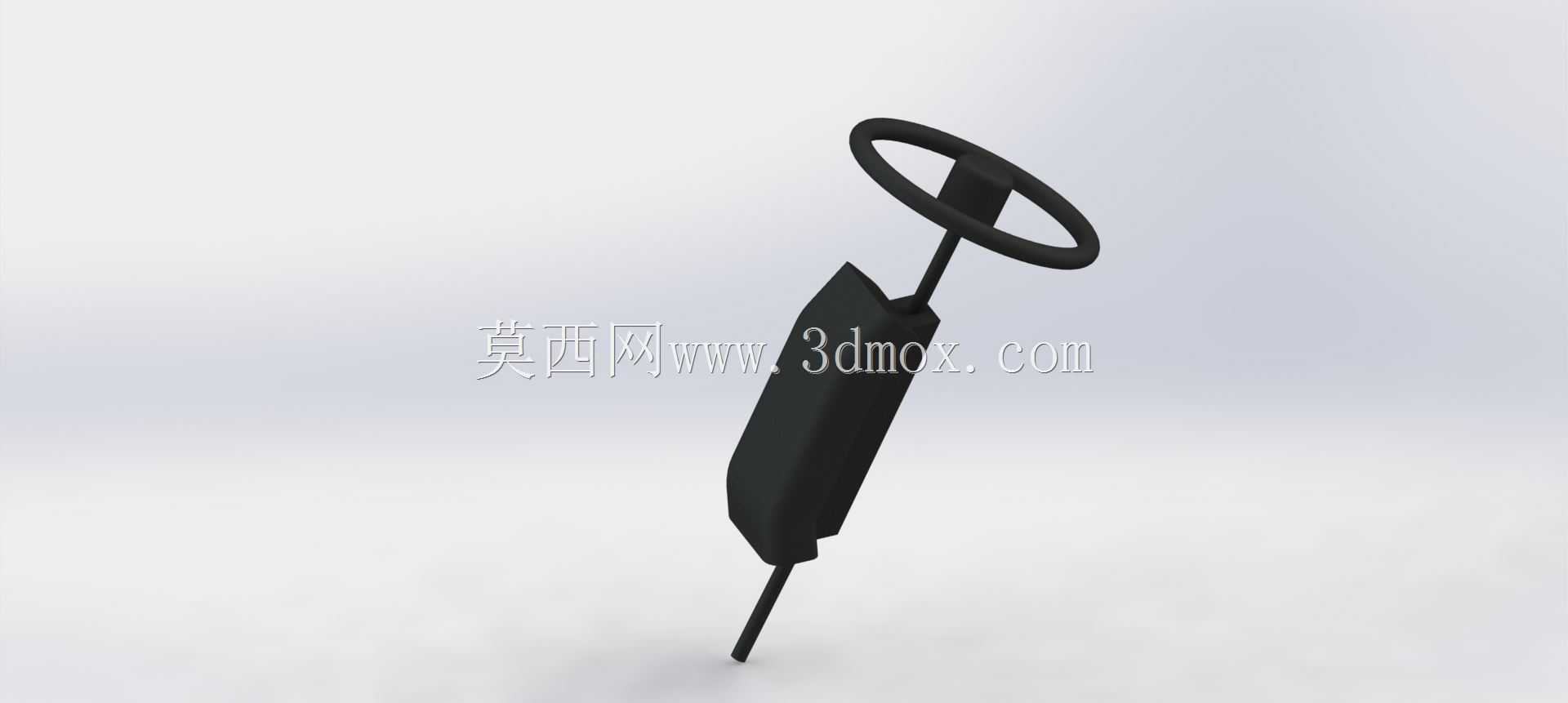

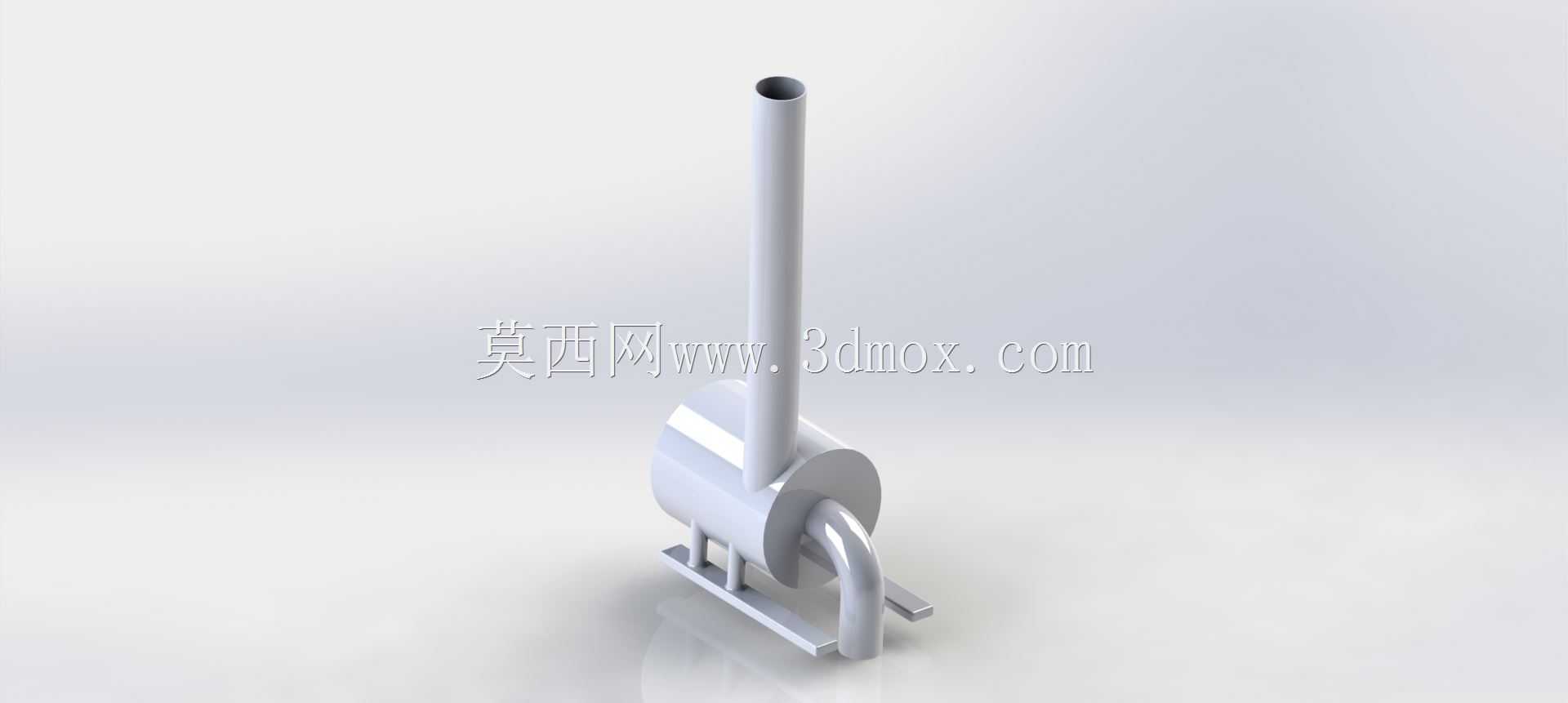

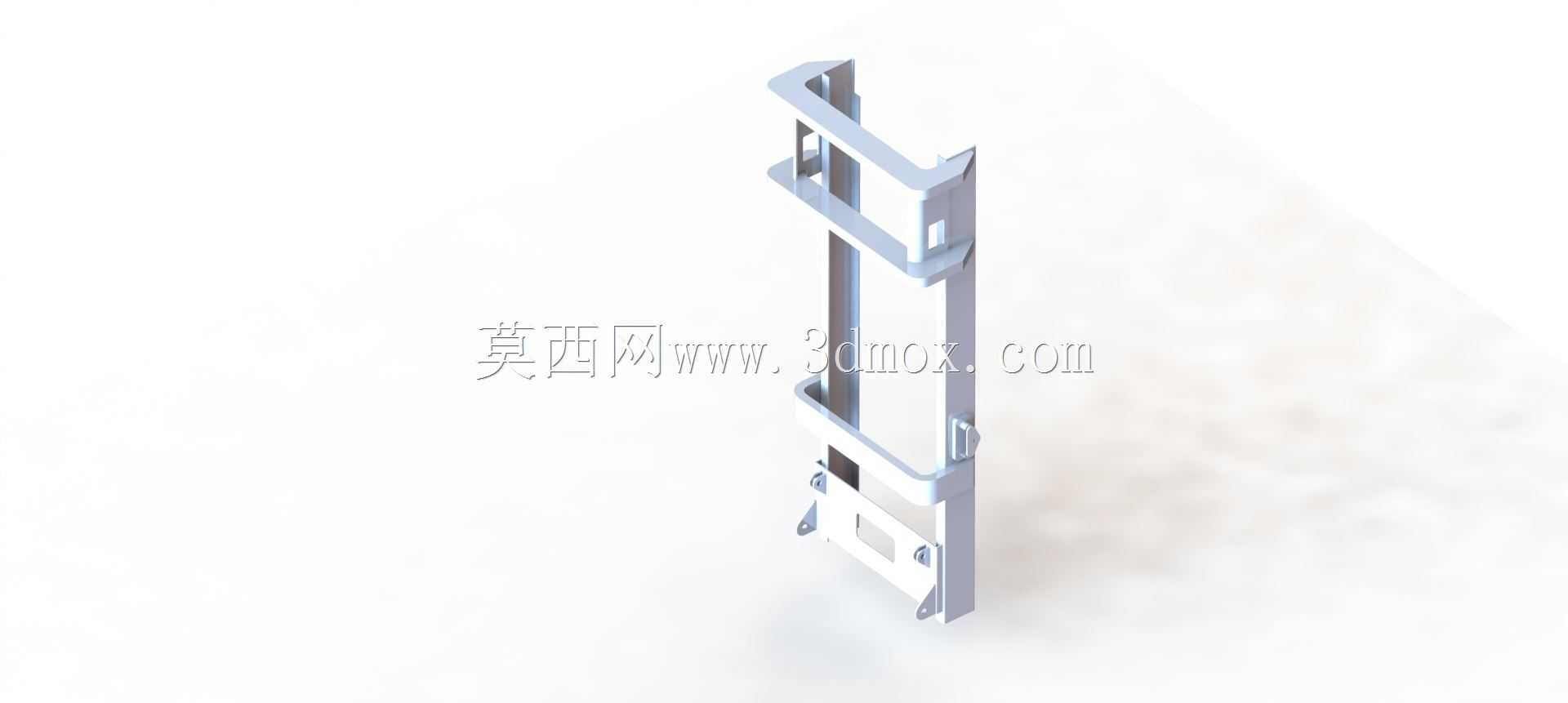

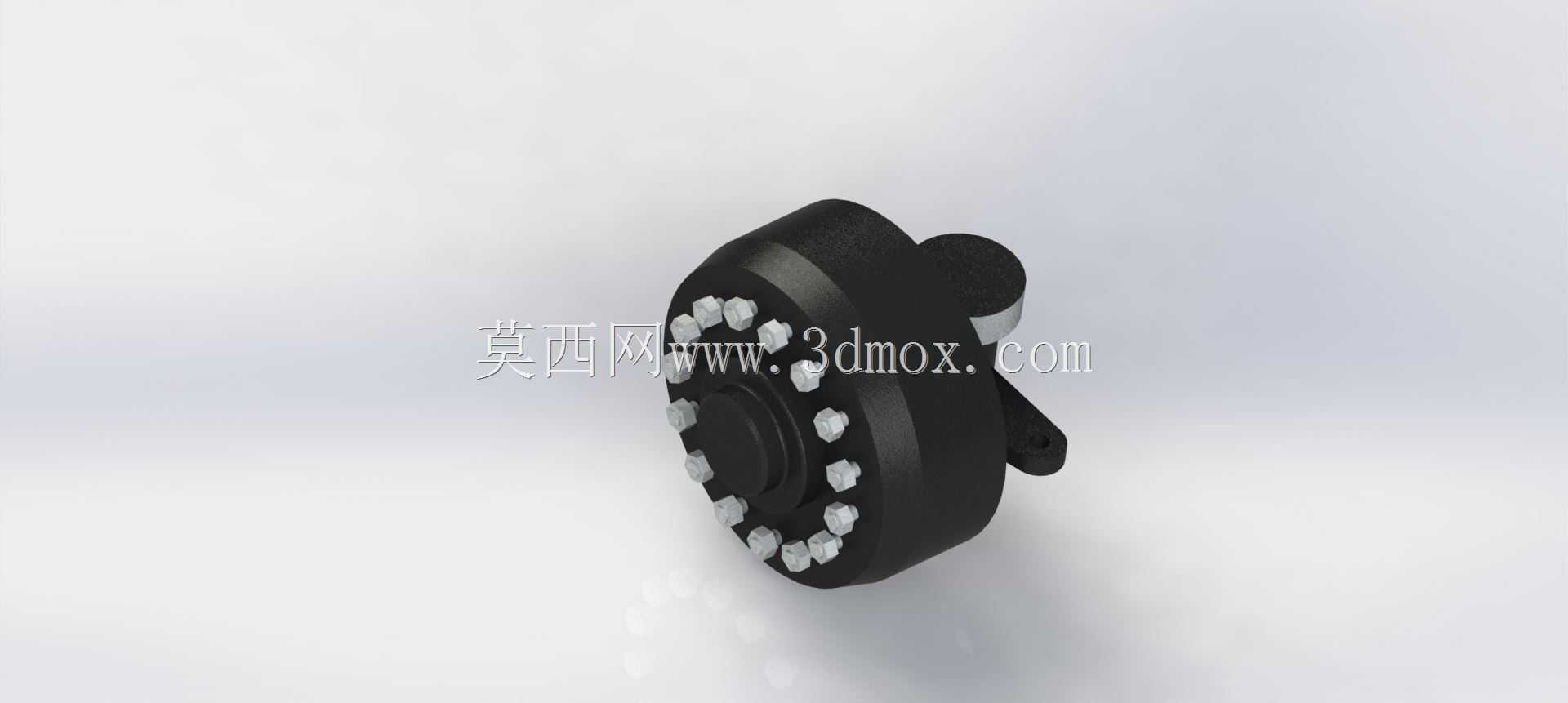

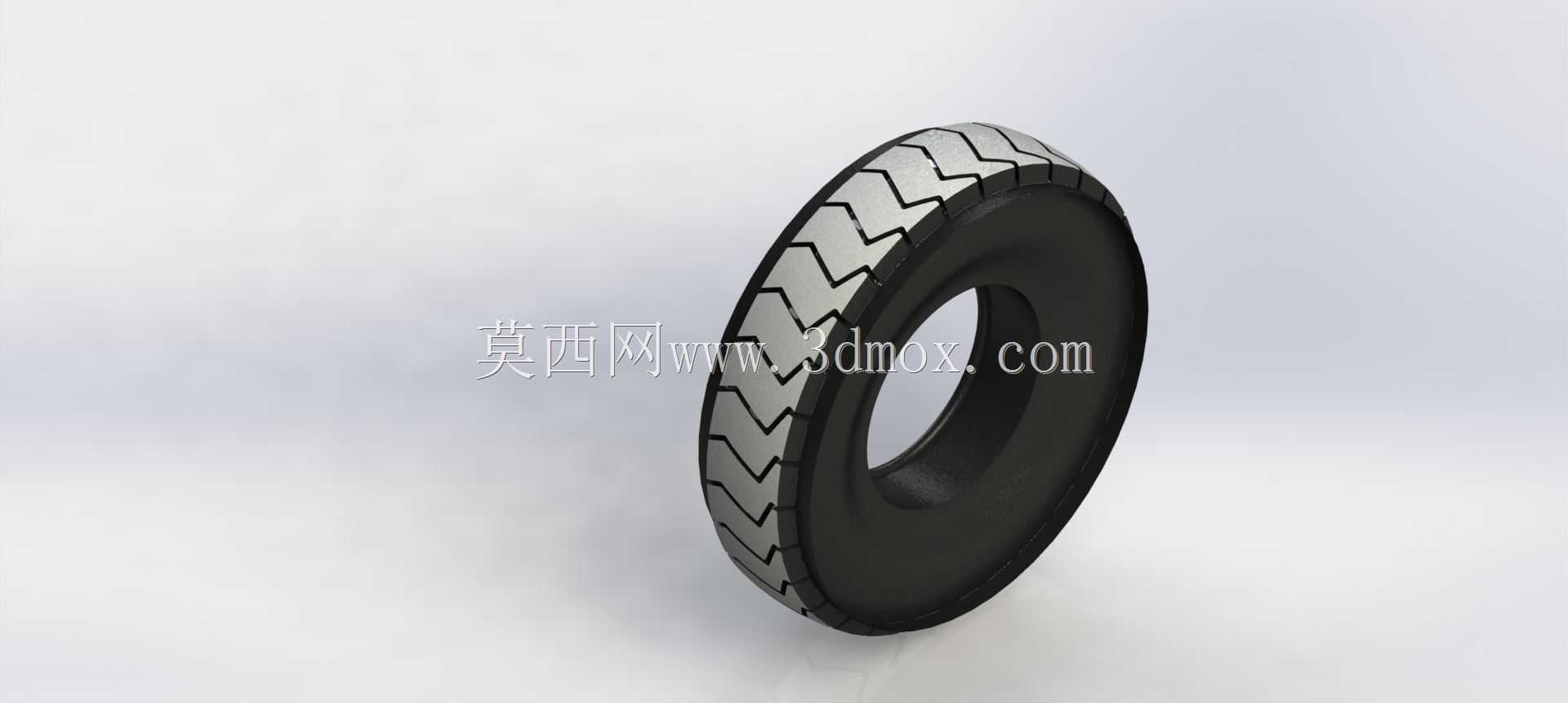

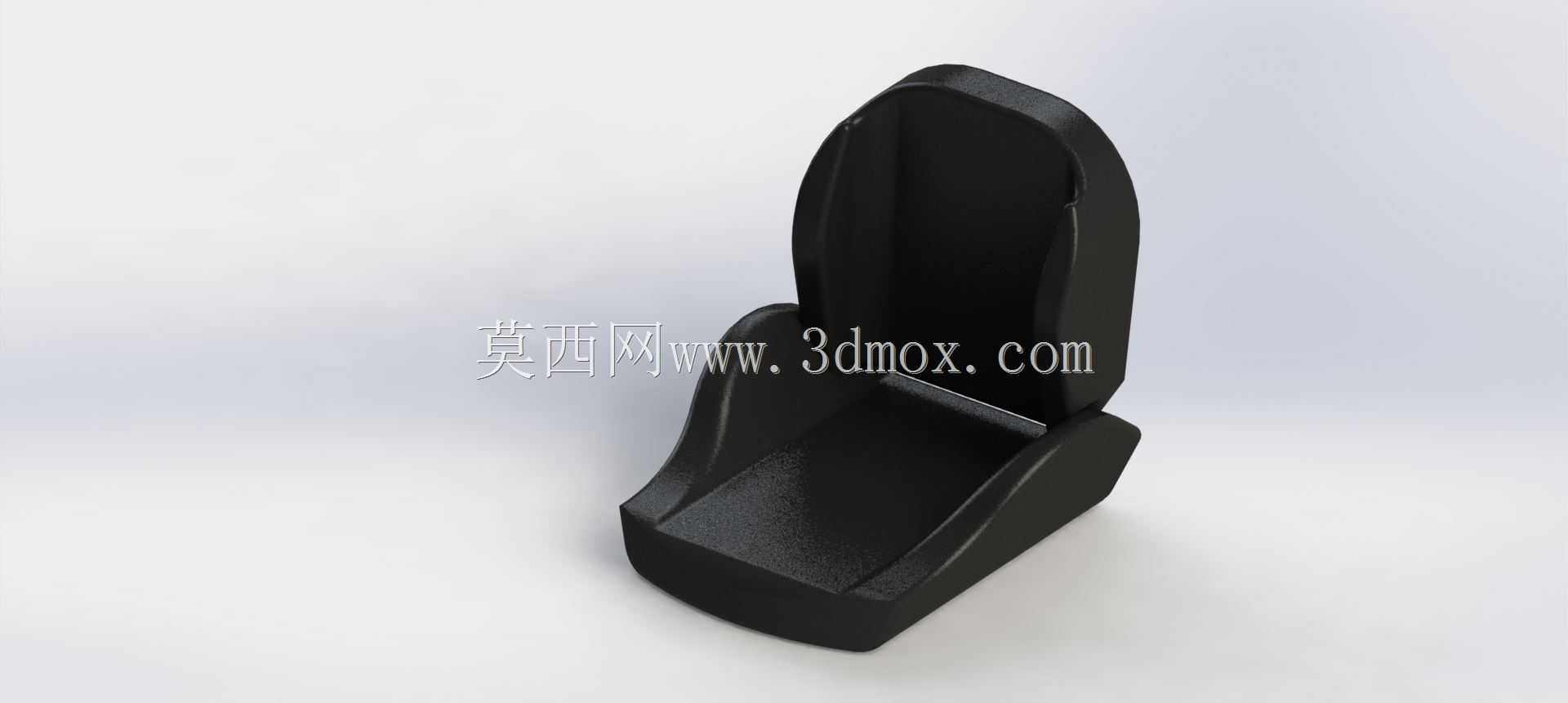

厂内物流转运场景中，平衡重式叉车是衔接仓储堆垛、生产线边物料配送、装卸货台周转的核心作业设备，这款三维模型完整还原了常规2.5吨级内燃平衡重叉车的整机结构，覆盖从作业属具到动力舱、行走底盘、操作防护的全部核心部件。从实际作业需求出发，设计阶段首先要匹配常规厂区的作业边界：标准托盘的举升高度覆盖3米常规仓储堆垛需求，货叉间距可调范围适配1200mm标准川字托盘与1000mm田字托盘的叉取需求，整车最小转弯半径控制在2.4米以内，满足3米宽度标准厂区通道的直角转弯作业要求，避免通道过宽造成的仓储面积浪费。门架部分采用两级宽视野槽钢焊接结构，起升油缸内置在门架两侧立柱中间，避免遮挡驾驶员正向作业视野，链条传动的起升机构做了等速同步设计，防止货叉升降过程中出现偏载卡滞；护顶架采用矩形钢管焊接成型，顶部格栅间隙控制在安全规范要求范围内，既满足高处坠物防护要求，又不会遮挡驾驶员观察上方货位的视线。动力舱布置在车辆尾部，作为平衡重结构的一部分抵消额定载荷下的前倾力矩，无需额外加装过多配重块就能满足满载作业时的纵向稳定性要求，舱内预留了发动机、液压泵、燃油箱、液压油箱的安装空间，检修口的开启角度预留了足够的维保操作空间，日常更换滤芯、检查油位无需完全拆解舱体护板。行走系统采用前轮驱动、后轮转向的布置形式，前桥与车架刚性连接承载作业载荷，后桥通过中央铰接销轴与车架连接，在不平整厂区路面行驶时可以小幅摆动，保证四个轮胎始终贴合地面，避免单轮悬空造成的驱动力损失或侧倾风险；转向桥采用横置油缸转向结构，转向角度可达80度以上，配合小直径方向盘的转向传动比，驾驶员原地转向操作力度符合人机工程要求，长时间作业不易产生操作疲劳。操作区域的踏板、操纵杆、座椅位置都按照常规成年操作者的坐姿作业范围布置，座椅带前后调节与减震功能，适配不同身高操作者的操作习惯，仪表盘布置在方向盘右前方，驾驶员无需大幅偏移视线就能读取油量、水温、工作小时数等核心参数。整车外形尺寸严格匹配厂内作业的常见边界，整车长度不含货叉控制在2.7米以内，车宽1.2米，护顶架高度2.1米，能够顺利通过常规2.2米高度的厂区防火门与集装箱箱门，适配更多受限空间的作业需求。液压系统的管路走向沿着车架内侧与门架立柱背面布置，避开了运动部件的干涉行程，管路固定点预留了减震胶垫安装位，避免长时间作业振动造成管路接头松动漏油。
