可拼接式3D打印柔性电缆走线轨道

　　桌面级FDM3D打印机在长时间运行过程中，X轴、Z轴移动组件附带的加热头线缆、限位开关信号线、温度传感器线材长期处于反复弯折拖拽状态，线材外皮磨损、内部线芯断裂是常见的设备故障点，这类故障不仅会导致打印中断，还可能引发加热头失控、信号误判等问题，直接影响打印成品率与设备使用寿命。常规的成品拖链多为标准尺寸注塑件，很难适配不同玩家自行改装的非标准打印机架，部分小尺寸打印机内部走线空间局促，标准拖链的安装孔位、弯曲半径往往无法匹配实际安装边界，强行安装反而会增加运动轴的运行阻力，甚至与机架其他部件产生运动干涉。

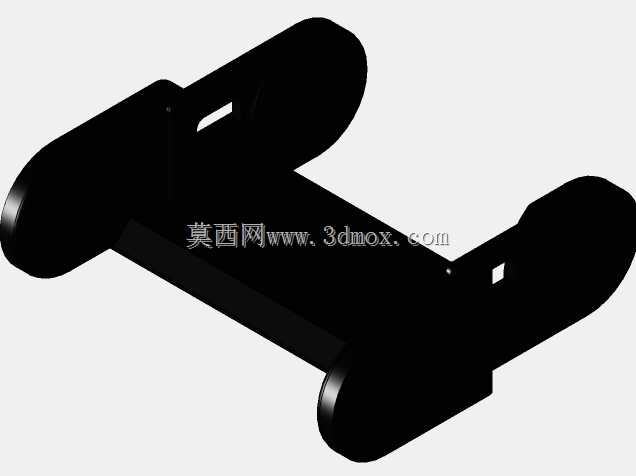

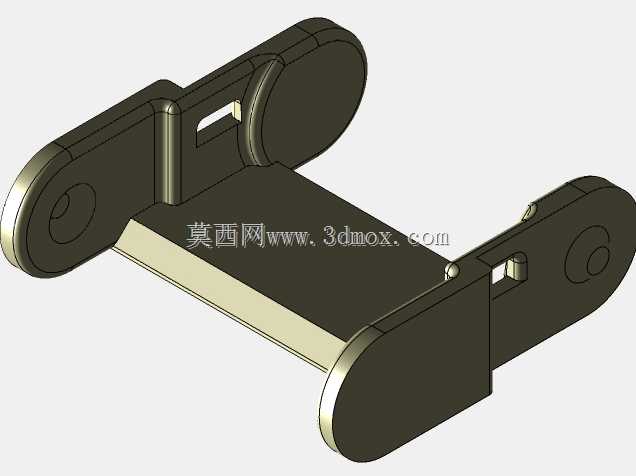

　　这款可拼接电缆轨道采用单链节单元化设计思路，每个链节都设置有对称的铰接配合结构，相邻链节之间通过销轴结构实现转动连接，用户可以根据自身设备的实际走线长度需求，任意拼接对应数量的链节单元，无需额外裁剪或粘接，适配不同行程的运动轴走线需求。链节主体采用开放式槽体结构，槽体内腔预留了充足的走线空间，可以同时容纳多根不同线径的动力线与信号线，槽体侧边设置有卡扣式限位挡边，线缆放入后可以通过挡边限制线缆脱出，同时不会完全封闭槽体，后期维护更换线材时无需拆解整段轨道，直接掀开对应位置的挡边即可操作。

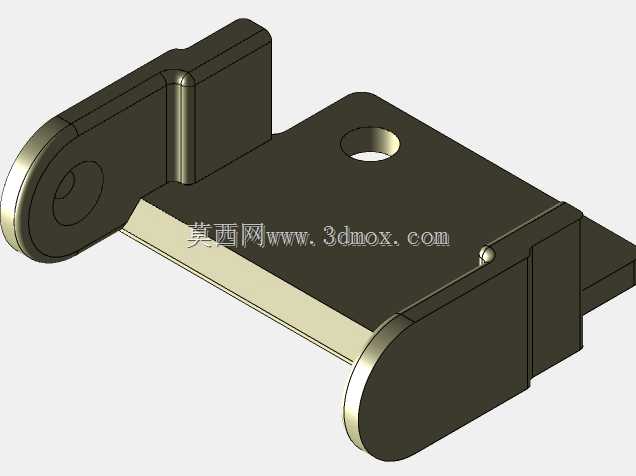

　　设计阶段针对3D打印的工艺特性做了适配优化，所有铰接位置都预留了合理的活动间隙，打印完成后无需额外打磨修整，直接拼接即可实现顺畅转动，避免了常规铰接结构打印后容易出现的粘连、卡滞问题。链节的最大弯曲角度经过反复验证，既可以满足运动轴往复移动时的弯折需求，又不会因为弯曲半径过小导致内部线缆被过度折损，铰接位置的限位结构可以限制链节的过度弯折，防止轨道反向弯折卡滞。轨道的两端设置有固定安装位，可以通过螺丝或者扎带直接固定在打印机的机架与运动滑块上，安装位的孔位做了通用化设计，适配常见的2020、2040铝型材机架安装尺寸，不需要额外设计定制转接件。

　　从实际使用场景来看，除了桌面级3D打印机的走线防护，这类柔性拼接轨道同样可以适配小型自动化设备的运动模组走线、桌面机械臂的线缆防护、3D打印雕刻机的移动部件走线等场景，用户可以根据实际安装空间的大小，调整拼接的链节数量，也可以通过调整打印参数，选择不同韧性的打印耗材来匹配不同的使用工况，比如需要频繁弯折的场景可以选择TPU等柔性耗材打印铰接部位，需要更高结构强度的场景可以选择PETG、ABS等耗材打印主体结构，灵活适配不同的使用需求。
