等螺距实体螺旋输送绞龙结构

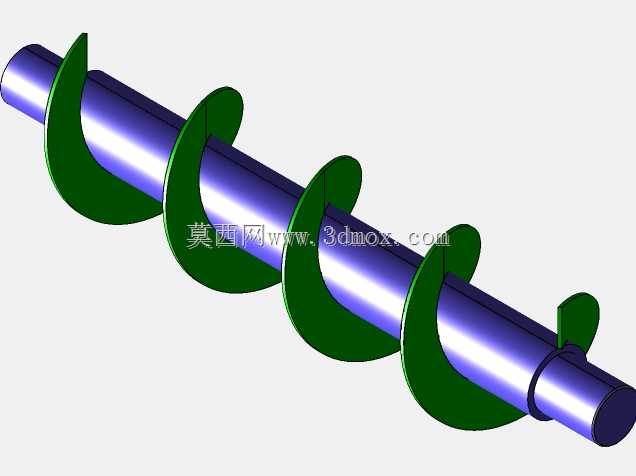

在散料输送的工程场景里，这类带连续螺旋叶片的轴式构件是核心工作部件，常见于粮食加工、建材生产、粉体配料、污水处理等工况的水平或小倾角输送环节，负责把颗粒、粉体、小块状的散料从进料端匀速推送到出料位置，相比带式输送，它的密闭性更好，输送过程中不易出现物料撒漏、扬尘外溢的问题，适合输送有一定磨琢性、或者需要控制外泄的物料。从结构设计逻辑来看，这个构件采用单头等螺距实体螺旋面设计，叶片与中心轴采用满焊连接的结构形式，螺旋叶片的外径、螺距参数匹配常规U型槽体的安装间隙，叶片边缘和槽体内壁预留的运行间隙控制在合理范围，既避免运转过程中叶片刮蹭槽壁，也不会因为间隙过大导致物料残留卡滞。中心轴采用等直径圆钢加工，两端预留的轴颈位置用来安装轴承座、联轴器，和驱动单元的输出端连接，轴端的台阶结构是用来做轴向定位，防止螺旋轴运转过程中出现窜动，影响输送稳定性。设计这类构件的时候，首先要匹配输送物料的特性：如果是流动性好的谷物、塑料粒子，螺距可以取和叶片外径接近的数值，保证输送效率；如果是有一定粘性的污泥、粉料，螺距会适当缩小，避免物料随叶片同步回转无法向前推送。这个模型里的螺旋叶片采用等厚钢板成型后焊接到轴体上，叶片的螺旋升角经过核算，能保证物料在槽内的轴向移动速度稳定，不会出现局部积料的问题。安装边界上，这类螺旋轴的总长要匹配输送槽的有效长度，两端轴伸长度要适配端座轴承、密封件的安装尺寸，叶片的外径公差要控制在合理范围，避免装入槽体后出现卡滞，轴体的同轴度要满足运转要求，防止高速转动时出现径向跳动，加剧轴承磨损和设备震动。实际选型应用的时候，还要根据输送长度核算轴体的挠度，长距离输送的场景下需要在中间加装吊挂轴承，避免轴体弯曲变形，这个模型呈现的是短距离输送用的整体式螺旋轴，没有中间吊挂结构，适合输送距离较短的给料、配料场景，比如包装机的进料给料、料仓的出料输送环节，结构简单可靠，维护的时候只需要检查两端轴承的润滑情况、叶片的磨损程度即可，日常运维成本较低。
