六柱支撑式双板连接紧固组件结构

　　这套六柱支撑式双板连接紧固组件，是面向多层板件叠装、工装台架搭建、小型通讯设备内部板卡固定场景开发的机械连接结构，整套构件由上下两块平行布置的黑色承载板、六根垂直贯穿板件的支撑螺柱、配套柱端锁紧衬套，以及板件顶面预留的定位凸柱共同组成，所有配合部位的尺寸公差都按照常规机械装配的间隙配合要求做了匹配，不需要额外定制非标加工件，直接选用市面标准规格的紧固件就能完成整套结构的组装落地。

　　从实际使用场景来看，这类结构最常出现在通讯终端设备的内部板层固定工位，比如小型信号处理装置、便携测试仪器的壳体内部，需要把两层平行的绝缘安装板隔开固定，板面上预留的孔位用来排布电路元件、接线端子，六根支撑柱均匀分布在两块板的四个边角以及中部受力点位，既可以把上下板的间距稳定控制在预设高度，避免板件受压弯曲变形，也能在设备受到振动、冲击的时候，把外力均匀分散到每一根支撑柱上，不会出现单柱受力过载断裂、板件翘曲松脱的问题。除了通讯设备内部装配，这套结构也可以直接套用在小型自动化设备的传感器安装支架、教学实验台的层板固定工位，只要安装面的孔位间距和柱体长度匹配，不需要重新设计连接支架，就能快速完成两层构件的平行固定。

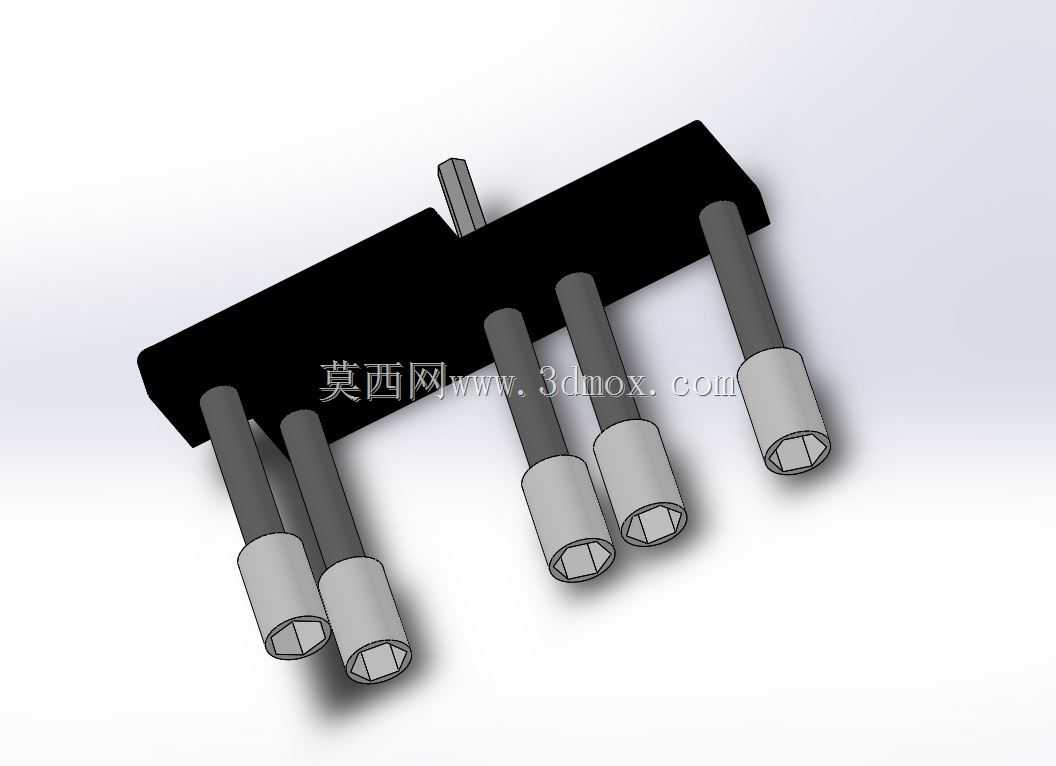

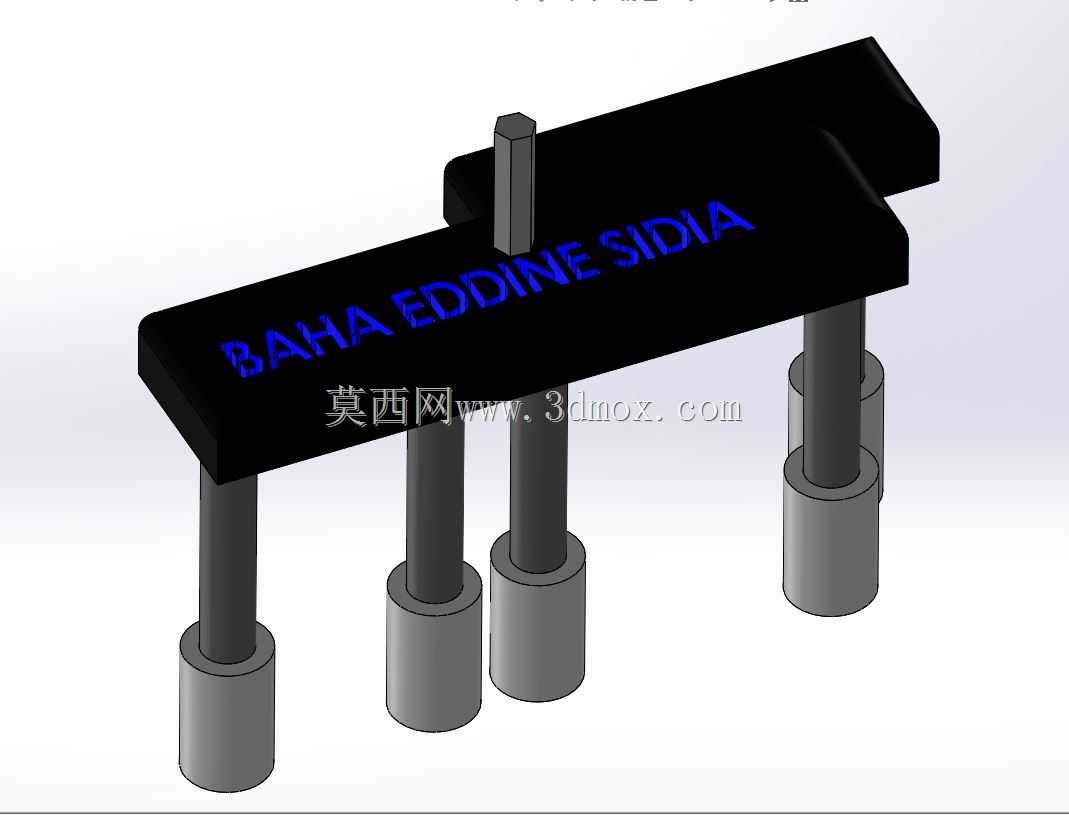

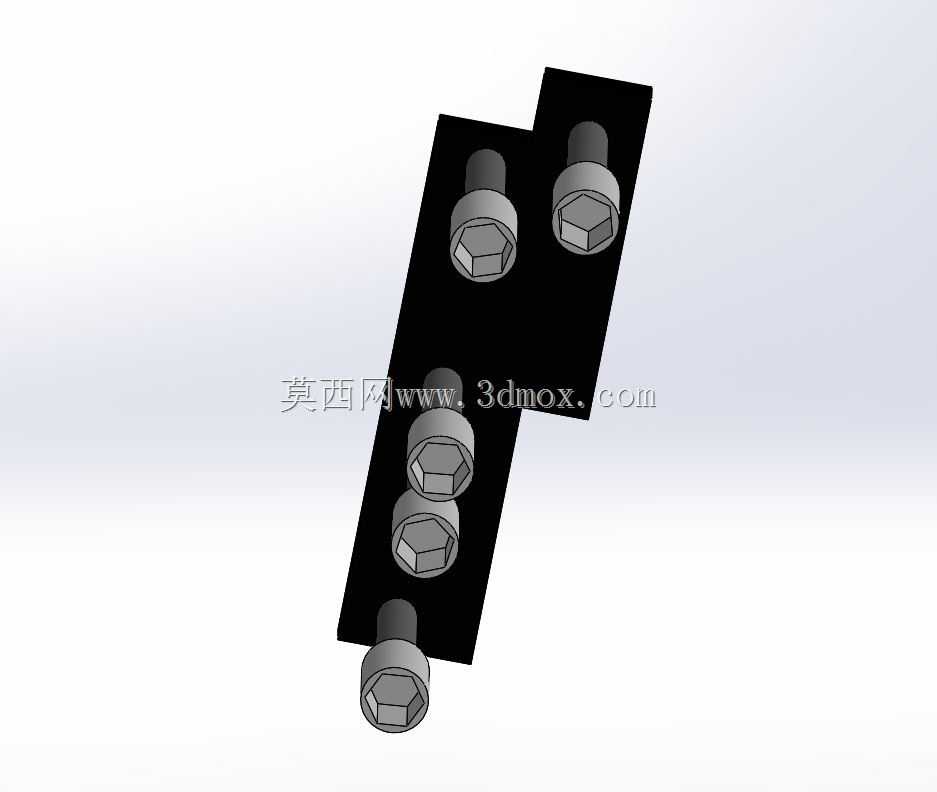

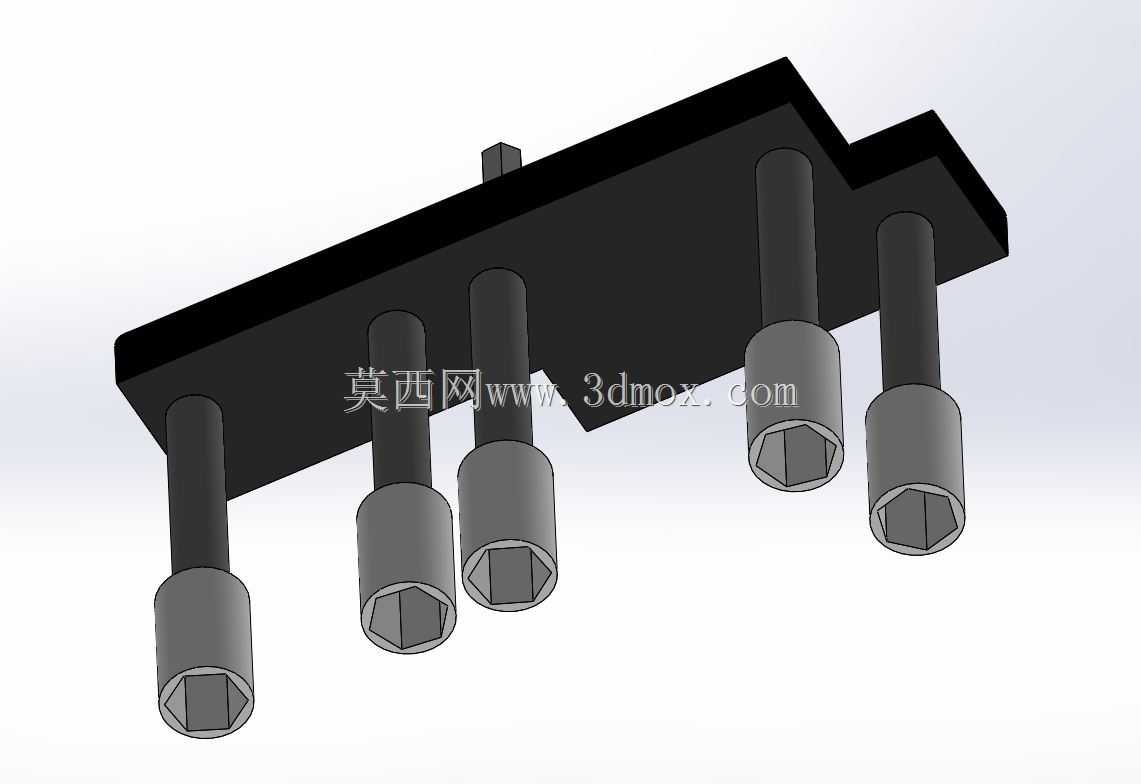

　　设计这套结构的时候，首先敲定的是支撑柱的排布逻辑：没有采用常规四角仅布置四根立柱的方案，而是在两块长条形板件的中段额外增加了两根支撑柱，因为长条形板件的跨距比较大，如果仅靠两端立柱支撑，板件中部受载的时候挠度会明显偏大，长期使用后板面容易出现下弯变形，中段补加两根立柱之后，板件的支撑跨距直接缩短了三分之一，同等载荷下板面的弯曲变形量可以降低六成以上，完全满足板面上安装精密元件的平面度要求。柱体和板件的配合部位没有做直接的螺孔锁紧，而是在每根柱体穿过下板的位置套装了圆柱形衬套，衬套的端面贴合在板件底面，柱体下端的外螺纹和衬套内孔旋合，这种设计有两个很实际的好处：一是装配的时候不需要在薄板上攻丝，薄板材厚度不足，攻丝后的啮合牙数太少，锁紧后很容易滑牙，衬套相当于在板件背面增加了一个加厚的锁紧承载面，螺纹啮合长度全部落在衬套内部，锁紧力可以稳定传递，不会压伤板面；二是后期拆装维护的时候，只需要旋下衬套就能把整根立柱抽出，板件上的通孔不会反复受螺纹摩擦磨损，多次拆装之后孔位依然能保持定位精度。

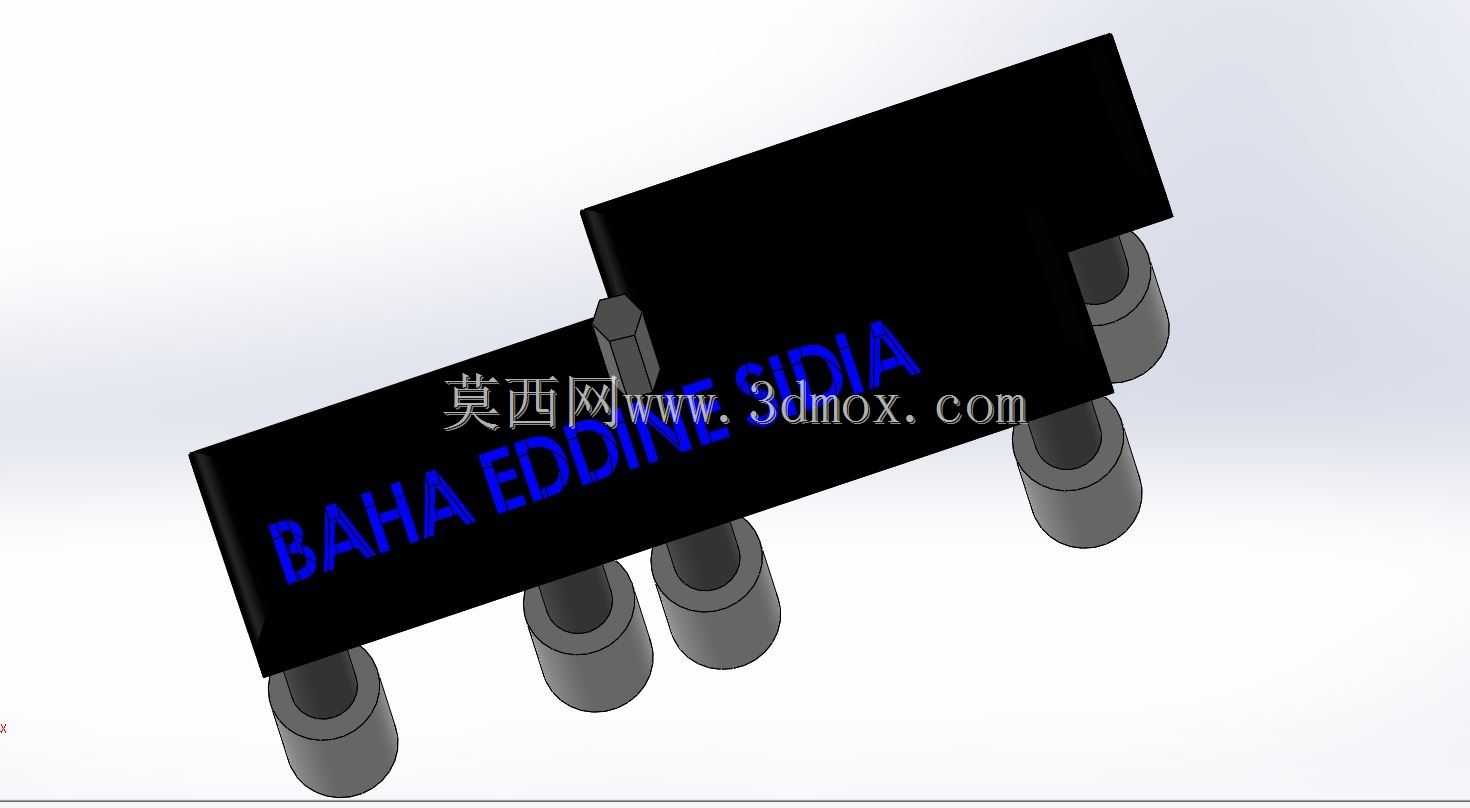

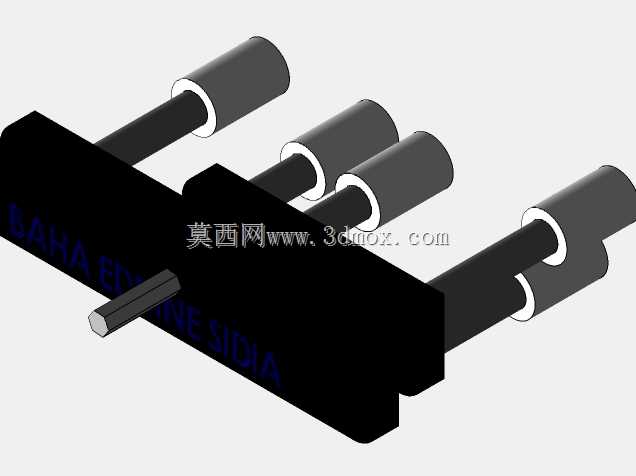

　　两块承载板采用了错位叠放的布置形式，上方的板件长度略短于下方主板，向后侧偏移一段距离，板体顶面预留的方形定位凸柱可以和上层待安装的设备构件底面的定位槽直接嵌合，装配的时候不需要额外找正，凸柱承受横向剪切力，避免上层构件在板面出现横向滑移。板体上所有穿柱的通孔位置都做了同轴度约束，六根柱体安装完成后全部保持垂直状态，柱体之间的平行度误差控制在很小的范围内，不会出现柱体倾斜、衬套无法贴合板面的问题。

　　从安装边界尺寸来看，整套组件展开后的总高度由支撑柱的有效长度决定，柱体露出下板底面的衬套高度、穿入上板的顶端长度都预留了统一的调节余量，现场装配的时候可以根据两层板之间需要容纳的元件高度，选配不同长度的支撑柱，不需要改动板件的孔位设计。板件的宽度方向尺寸完全覆盖六根柱体的排布宽度，柱体距离板件侧边的余量足够，锁紧的时候扳手操作空间充足，不会出现工具和板边干涉的情况。柱体选用常规标准金属螺柱，衬套采用和螺柱规格匹配的圆柱锁紧件，板件可以根据使用场景选用工程塑料或者轻质铝合金加工，既可以满足绝缘防护要求，也能控制整体组件的重量。整套结构没有复杂的异形曲面，所有构件都是规则的板件、柱体、衬套，建模过程中特征逻辑清晰，装配约束关系简单，工程人员可以直接在这个基础结构上调整柱间距、板长、柱体长度参数，快速衍生出适配不同安装空间的层板固定组件，不需要从零开始搭建连接结构，能大幅缩短工装和设备内部固定结构的设计周期。
