六乘二英寸规格多孔电路试验板结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:290051

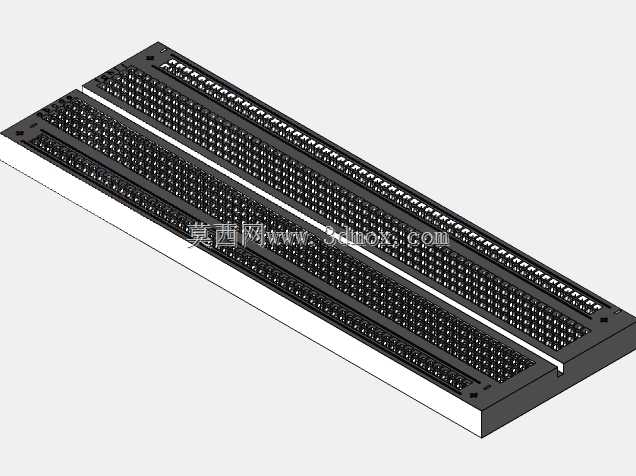

  • 六乘二英寸规格多孔电路试验板结构设计

这款6x2in试验板是电子原型开发阶段常用的搭试载体,日常在高校电子实验室、创客空间、企业研发部的硬件预研工位上随处可见,主要用于临时搭建验证电路,无需焊接即可完成元器件的插装与线路连通,能大幅缩短前期方案验证的周期,避免直接制作PCB带来的成本浪费与改板麻烦。从结构设计来看,板体采用长条形窄边布局,整体长宽严格遵循6英寸×2英寸的通用规格,刚好适配市面多数标准实验底座的安装卡槽,侧边预留的定位孔可以直接配合M3螺丝固定在实验台架或者堆叠式模组支架上,安装边界完全兼容常规电子实验架的孔位间距,不需要额外做转接件就能完成固定。板面上的插孔采用标准2.54mm间距排布,和直插式电阻、电容、芯片引脚以及杜邦线的线径完全匹配,每列插孔内部通过导电弹片连通,横向的分隔槽将电源区与信号区做了物理隔离,避免搭试过程中出现电源短路的问题。设计时特意将板体基座做了加厚处理,日常频繁插拔元器件也不会出现板体弯折变形的情况,插孔内部的弹片采用高弹性铜材,经过上千次插拔后依然能保持足够的夹持力,不会出现引脚接触不良导致的信号跳变问题。板体边缘做了小尺寸的倒角处理,拿取的时候不会划伤手部,底部的防滑垫脚可以让板体平放在桌面时不会随意滑动,搭试密集引脚的芯片时也能保持板体稳定。不同于小型迷你试验板,这款大尺寸板体的插孔数量充足,可以同时容纳主控芯片、外围传感模块、电源模块以及外接接口的搭试需求,不需要额外拼接多块小板就能完成中等复杂度的电路验证,板面上预留的电源总线槽可以直接接入常用的3.3V、5V以及接地线路,减少飞线数量,让整个搭试电路的走线更加清晰,排查故障时也能快速理清线路走向。在实际使用场景中,不管是学生做课程设计的电路验证,还是硬件工程师做新方案的功能预研,或是维修人员做元器件的性能测试,这款试验板都能提供稳定的临时搭试平台,不需要动用焊接工具就能快速完成电路的搭建与修改,调整元器件位置或者更换参数时只需要拔插元件即可,操作门槛低,复用性极强。
