6s通讯接口连接器壳体结构

　　该连接器结构面向消费电子内部信号转接与外部线束对接场景，常见于手持通讯终端、便携检测设备、小型数据采集模块以及桌面式通讯转接装置中。模型重点表达了连接器外壳、内部接口承载面、端子排布区域、定位槽和局部加强结构之间的空间关系，适合在整机堆叠、线束走向校核、外壳开孔配合以及装配干涉检查阶段使用。

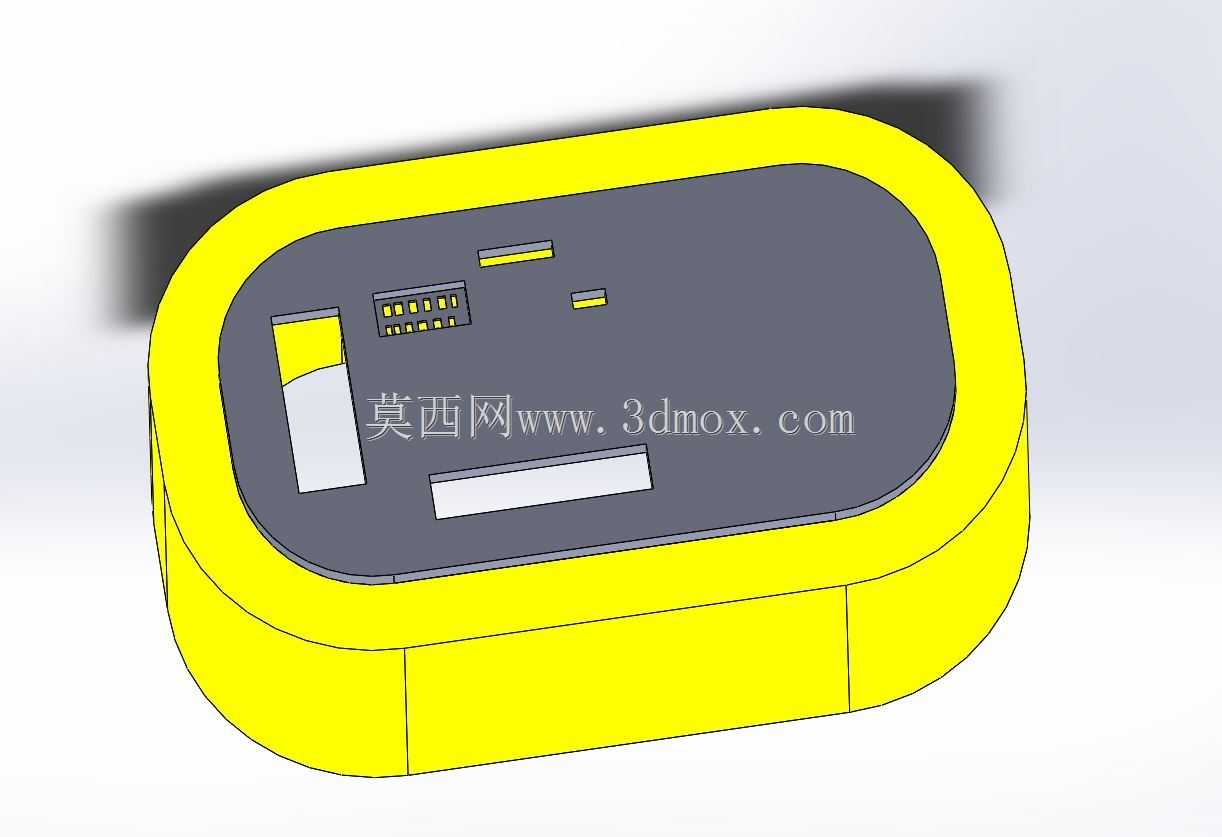

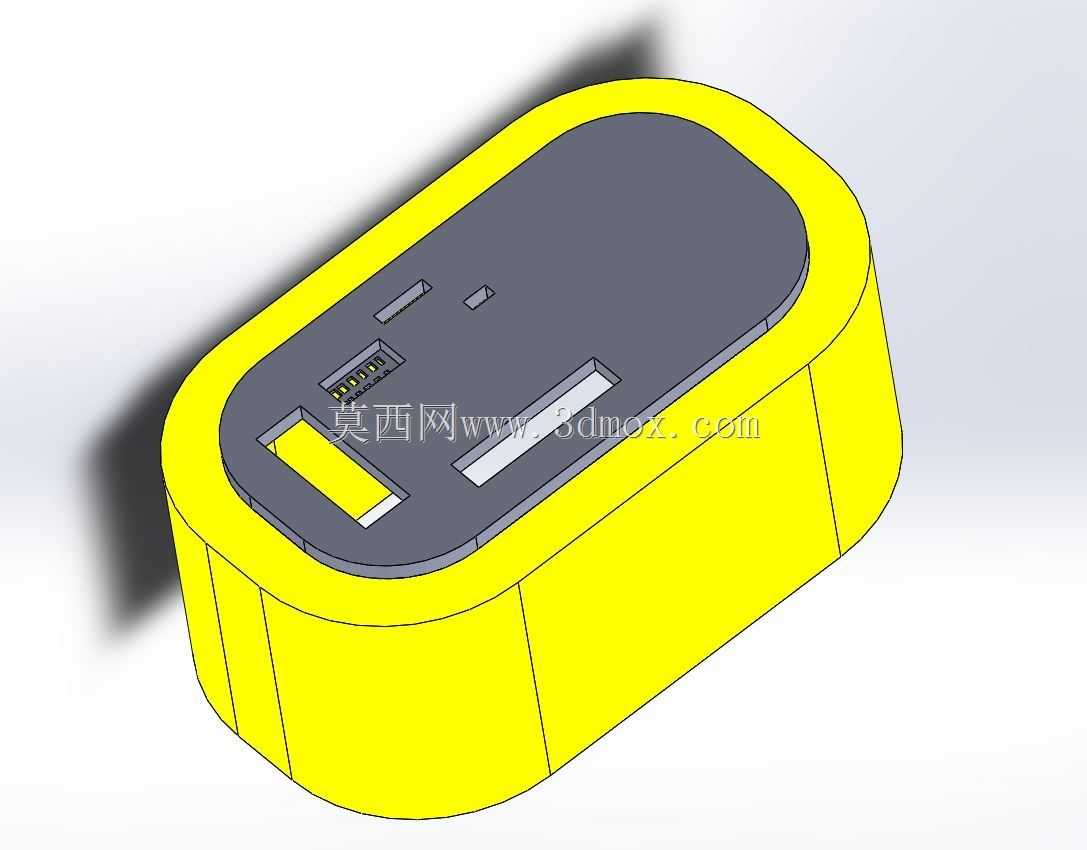

　　从实际用途看，这类连接器承担的是信号通路的物理承载与接口定位功能。外壳采用圆角矩形轮廓，能够在有限的设备内部空间中降低边角对周边线束和壳体的剐蹭风险，也便于在注塑或机加工过程中控制应力集中。顶面深灰色区域为接口安装基准面，不同长度和宽度的槽位分别对应端子座、屏蔽片、定位凸台或辅助触点的安装位置。黄色外围部分形成连续围边，既可以保护内部接口元件，也能在与设备上盖或固定支架配合时提供搭接边界。

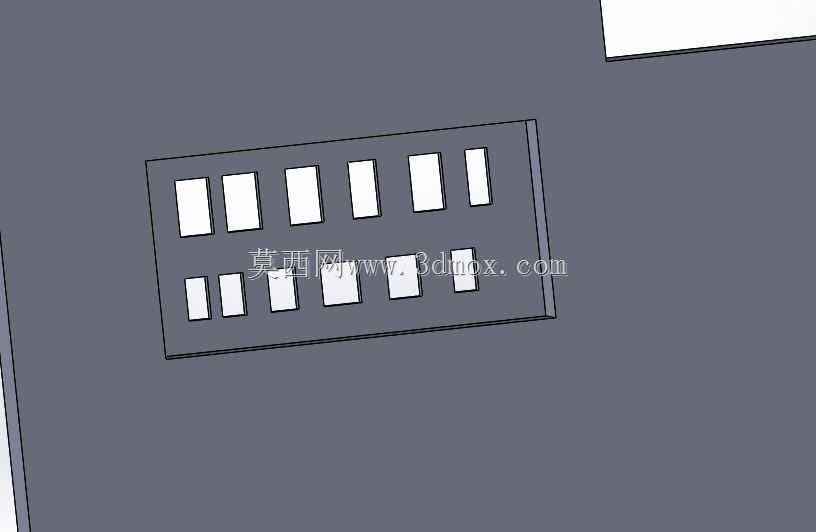

　　结构设计上，模型没有把连接器孤立成一个简单插头，而是把壳体容纳、接口固定、端子避让和装配导向放在同一套几何关系中考虑。顶面左侧较大的矩形开口可用于主接口模块或柔性排线端的进入，中部密集小槽对应多Pin信号端子区域，旁边较短的槽位可布置电源触点、检测引脚或接地弹片。长条形浅槽则适合放置屏蔽压条、绝缘隔片或固定钢片，使不同功能区域在同一平面内完成分区。这样的布局有利于缩短信号路径，减少端子之间的交叉跨越，也方便后续在整机内安排排线弯折半径。

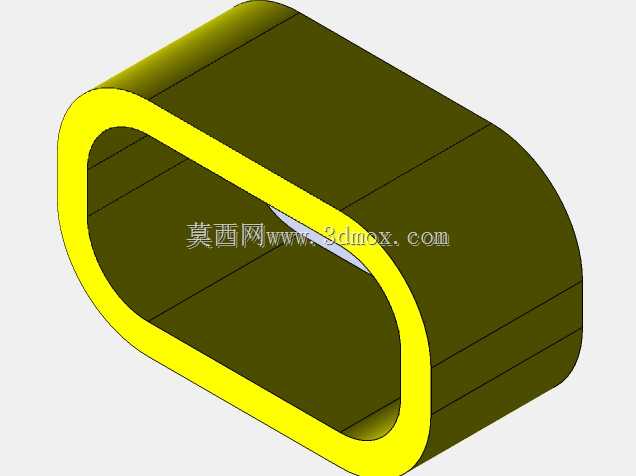

　　外形尺寸与安装边界方面，整体呈低矮扁平盒体，长宽方向明显大于高度方向，适合嵌入薄型电子设备的边角或中层支架。圆角外轮廓需要在整机外壳设计时预留相应避让空间，围边外侧可作为与固定胶框、卡扣或螺丝柱的配合参考。顶面各槽口之间保留了连续材料带，能够维持安装面刚度，避免端子座受力后产生局部变形。侧壁分段线在模型中体现了壳体成型或装配分件的可能性，实际工程中可据此判断模具分型、上下盖扣合以及检修拆卸方向。

　　在装配逻辑上，连接器通常不是单独受力的零件，而是通过外围壳体与整机结构形成约束。围边高度决定了接口元件的插入深度，顶面槽位的位置决定了端子与对接插头的重合范围。若用于手持终端，外壳前缘需要与设备外部开口保持同轴关系；若用于内置转接模块，则围边可与支架定位柱配合，防止插拔过程中整体平移。模型中各接口特征集中在同一承载面，有利于装配时从单一方向完成端子座、屏蔽件和固定片的放置，减少翻面操作。

　　从建模表达来看，圆角外壳、平面槽腔、矩形开孔和多组小端子槽均采用清晰的实体边界，结构层次明确。工程人员可以基于该模型继续补充端子金属件、塑胶绝缘件、密封垫或固定螺丝，也可以把它作为设备外壳开孔和内部堆叠校核的参考件。对于通讯类产品开发而言，这种连接器壳体结构能够直观呈现接口位置、安装空间、防护围边和装配方向之间的关系，为后续详细设计提供稳定的空间基准。
