双轨叉臂式基底升降输送平台

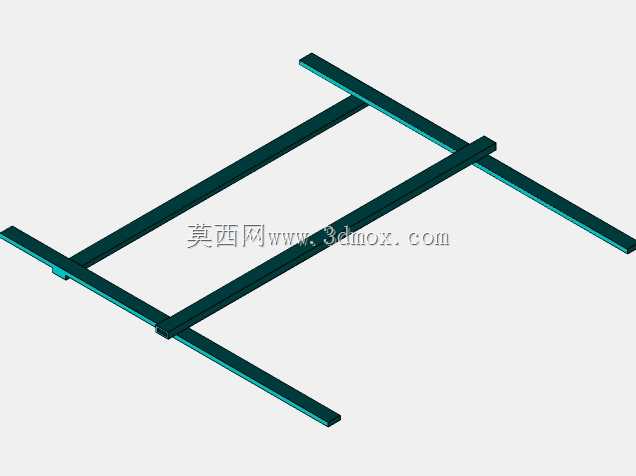

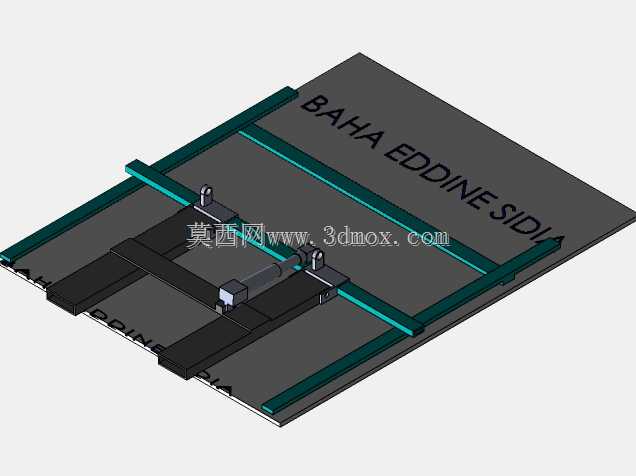

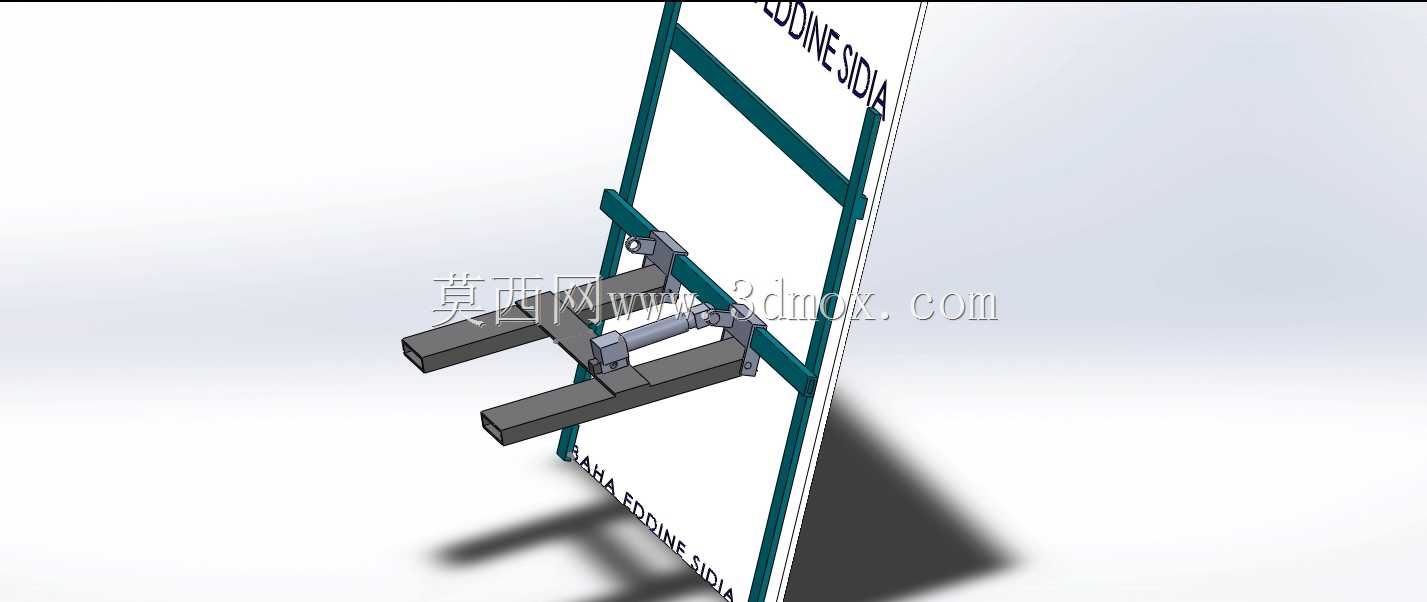

　　这套双轨叉臂式基底升降输送平台的三维结构，面向车间产线接驳、工位间物料抬升转运以及重载托盘的短距离移送场景搭建，整体以平铺式安装框架为承载基础，适配地面预埋安装或者与现有输送线台面齐平对接的布置需求。从现场安装边界来看，平台整体采用长条形布局，两侧平行布置的纵向承载导轨沿物料进出方向延伸，导轨间距按照常规工业托盘、工装板的通行宽度预留，导轨端部做了平直收口处理，既可以直接对接辊筒线、链板线的出料端，也可以作为AGV接驳的固定停靠工位，安装时仅需保证两根导轨的平行度公差在常规机械装配允许范围内，导轨支撑面的水平度通过底部可调垫铁即可完成校准，不需要额外浇筑复杂的高位设备基础。

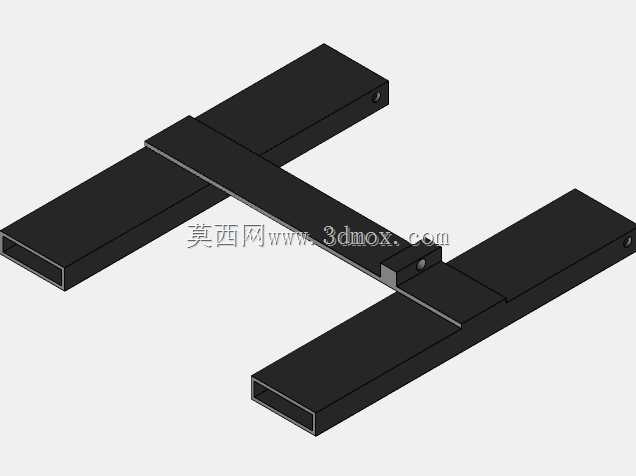

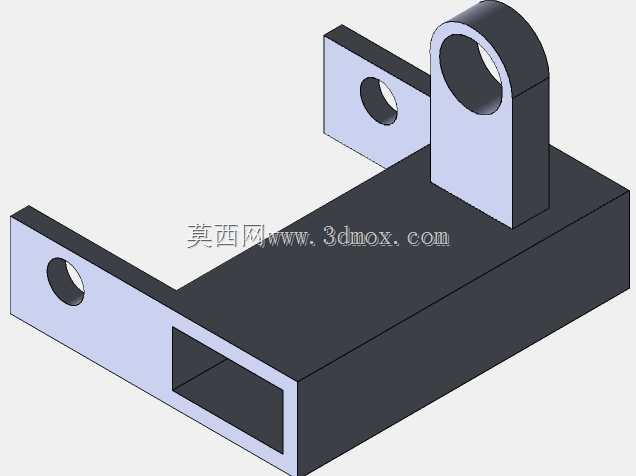

　　平台核心执行部分为居中布置的双叉臂承载机构，两根平行的承载叉臂朝向物料送入方向伸出，叉臂的厚度与插入间隙按照标准托盘的叉车位尺寸设计，能够直接伸入托盘底部的预留叉槽内，不需要额外配置专属托盘即可完成举升动作。叉臂根部与中部滑动座铰接配合，滑动座卡装在横向布置的两根导向梁上，举升动作触发时，滑动座沿横向导向梁平稳滑移，通过连杆的角度变化带动叉臂完成垂直方向的抬升与回落，整套剪叉式传动的受力点对称分布，举升过程中叉臂台面始终保持水平，不会出现偏载倾斜的问题。

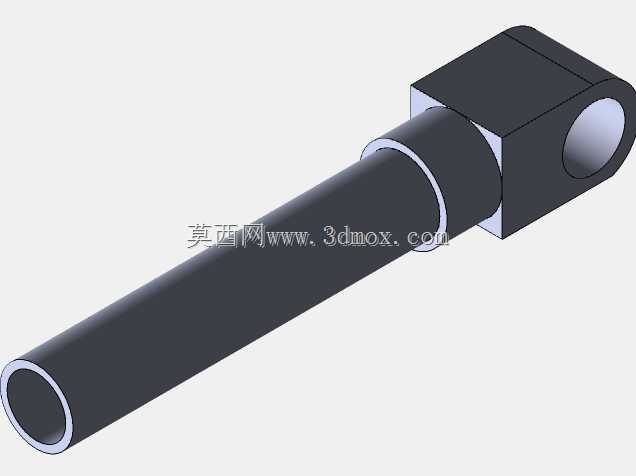

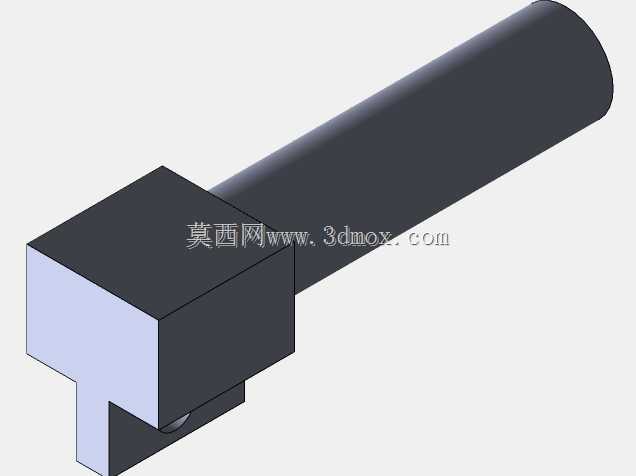

　　驱动单元布置在两组叉臂的中间空位，动力件与传动推杆直接连接滑动座，传动路径短，动力损耗小，日常维护时拆开中部的防护盖板即可直接触及驱动连接位，不需要拆解两侧的主承载导轨。平台的基底面板为整块厚板拼接结构，面板表面预留了多组安装孔位，既可以固定导轨、横向导向梁等核心部件，也可以根据现场工况加装光电传感器、限位挡块、到位检测开关等辅件，面板边缘做了倒角处理，避免安装运维过程中锐边划伤。

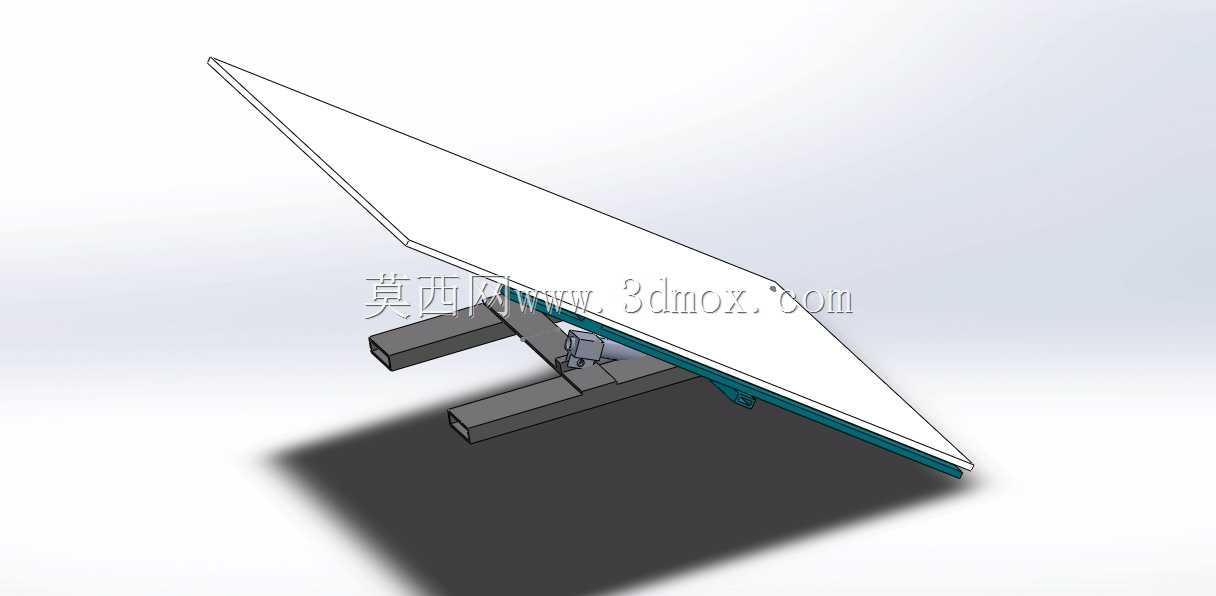

　　从功能逻辑上看，这套设备同时集成了轨道导向输送与垂直举升两项核心能力：当物料托盘沿外部输送线抵达平台工位后，两侧导轨先对托盘的行进方向做限位导向，避免托盘偏移；待托盘完全到位后，叉臂伸入托盘底部，驱动单元动作带动叉臂抬升，将托盘抬离输送线面，完成工位内的装配、检测或者工序转接作业；作业完成后叉臂回落，托盘重新落回导轨面，即可沿输送方向继续流转，省去了单独配置叉车完成工位间转运的步骤，能够有效降低产线的人工转运强度。

　　结构设计过程中充分考虑了重载工况的受力需求：主承载导轨采用加厚型材截面，导轨与基底面板之间通过多组螺栓多点固定，避免长期受载后出现导轨变形；横向导向梁的截面做了加高处理，承受滑动座的横向冲击载荷时挠度控制在允许范围内；叉臂的上承载面做了防滑处理，抬升过程中托盘不会出现滑移；所有运动副的铰接位置都预留了润滑注油孔，方便定期加注润滑脂，降低铰接轴的磨损速度。设备的整体外轮廓没有突出的高耸结构，全部机构都平铺在基底框架范围内，安装完成后平台上方的净空需求仅为举升最大高度加上托盘物料的高度，非常适合层高有限的车间内部布置，也可以嵌入到自动化立体仓库的出入口接驳位，作为堆垛机与输送线之间的过渡举升设备使用。
