手动螺旋台式小型压力机三维结构设计

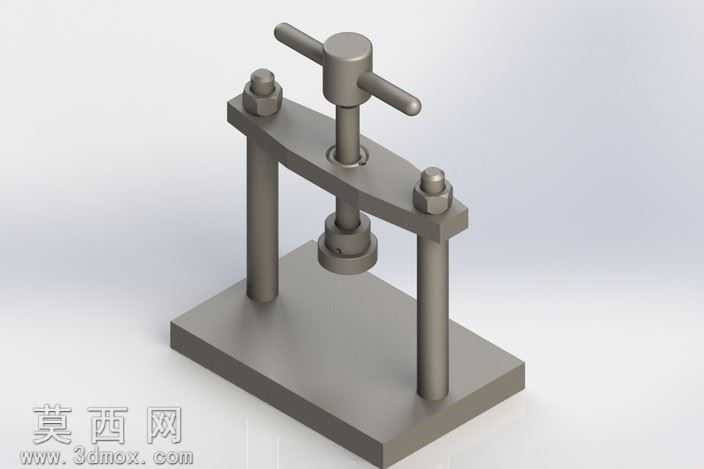

本作品为手动螺旋驱动的台式小型压力机三维建模成果，建模过程严格遵循机械加工装配的实际公差逻辑，先从底部承载基座开始搭建，基座采用带圆角的长方体结构，预留两根立柱的安装定位孔，保证基座与立柱的垂直装配精度，避免施压过程中出现结构偏载。两根圆柱形立柱作为导向支撑结构，建模时严格控制圆柱面的同轴度与平行度参数，为上部的滑动压梁提供稳定的导向基准，滑动压梁采用中间厚两侧薄的桥型结构，两侧开设与立柱匹配的导向通孔，中部开设与传动螺杆配合的螺纹通孔，两端预留锁紧螺母的安装沉台，通过顶部的锁紧螺母限制压梁的上行极限位置，防止压梁脱出立柱导向范围。中部的螺旋施压组件为整个设备的核心结构，T型转动手柄与施压螺杆采用一体化建模，螺杆下端连接圆形压头，压头与螺杆之间设置止推接触面，保证转动手柄施压时压头仅做垂直方向的直线运动，不会随螺杆同步转动，避免损伤待压工件表面。材质渲染阶段，整体结构统一赋予哑光金属钢材质，调整材质的粗糙度与金属度参数，还原普通钢制工装的磨砂金属质感，基座底部添加轻微的阴影效果，压梁与立柱的接触面、螺杆与压梁的螺纹配合面都添加了细微的装配缝隙渲染，还原真实机械装配的视觉效果，没有出现零件穿模、配合错位的问题。设计思路上，这款小型手动压力机面向小零件压装、试样压制等轻载施压场景，整体结构紧凑，无需外接动力源，仅通过手动转动T型手柄即可将扭矩转化为垂直方向的压合力，两根立柱的对称导向结构可以保证压头施压时的受力均匀，避免单侧受力导致的结构变形，底部厚重的基座可以降低设备整体重心，提升施压过程中的稳定性，所有零件都采用常规机械加工即可实现的结构，没有复杂的异形曲面，具备实际加工落地的可行性，建模过程中对所有活动部件都做了运动干涉检查，保证手柄转动、压梁上下滑动的过程中不会出现零件碰撞干涉，完整还原了手动螺旋压力机的机械运动逻辑。
