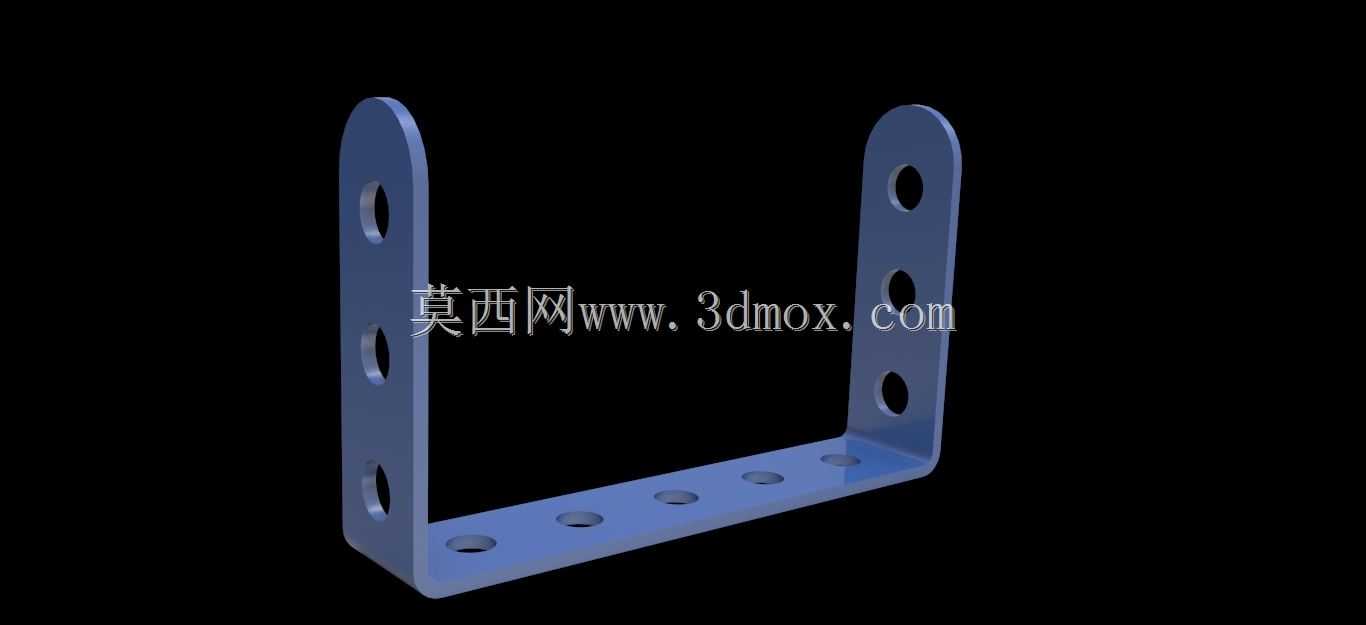

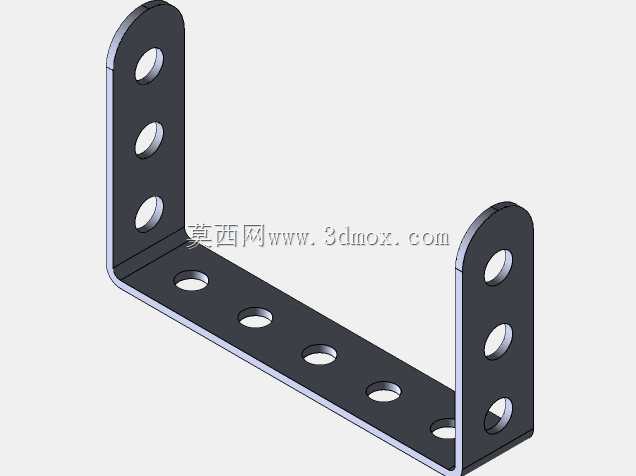

双角带孔L型Meccano拼装连接支架

这类L型双角带孔支架是机械拼装、教学实验装置、小型非标设备搭建里常用的连接构件，日常在桌面级实验工装、青少年科创拼装套件、小型输送线侧边护板固定、电子设备安装支架搭建场景中都能见到它的身影。从结构设计来看，整体采用等厚钣金折弯成型，两个垂直的立边与水平底边形成90度直角支撑结构，立边做了圆弧收头处理，既可以避免安装时尖锐边角划伤操作人员，也能在拼装时适配圆弧过渡的装配空间，减少与相邻零件的干涉。立边与底边上的通孔采用等间距排布，孔位公差控制在通用紧固件的适配范围内，既可以穿入螺栓实现两个垂直方向构件的刚性连接，也能根据实际安装需求选择不同孔位调整连接位置，适配不同的安装跨距需求。设计时优先考虑了拼装场景的通用性，两个立边的高度、底边的长度比例经过多轮适配验证，能够兼容标准Meccano拼装体系的孔位间距，不需要额外打孔加工就能直接和同系列的梁类、板类零件组合搭建。从安装边界来看，支架的折弯圆角控制在较小范围内，安装时两个垂直面的贴合间隙可以控制在紧固件锁紧的允许范围内，不会因为折弯圆角过大导致连接面贴合不实产生装配松动。立边的通孔沿竖直方向等距排列，底边的通孔沿水平方向等距排列，不管是做垂直方向的支撑连接，还是做水平方向的搭接延伸，都能找到对应的安装孔位，不需要现场二次加工。在实际使用中，这类支架既可以作为小型设备的角部加强筋使用，提升框架结构的角部刚性，避免框架受侧向力时出现角部变形，也可以作为独立的连接支座，将传感器、小型导轨、气动元件等零部件固定在垂直安装面上，相比单平面的连接片，双角的L型结构可以同时实现两个方向的定位，减少装配时的调整工作量。建模过程中对折弯处的应力集中区域做了对应的圆角处理，还原了钣金加工的实际工艺特征，孔位的位置度、折弯角度的公差都按照实际五金冲压件的常规精度设置，能够直接用于拼装结构的虚拟验证、装配干涉检查，也可以作为钣金加工下料、折弯工序的参考模型，帮助设计人员快速搭建小型设备的框架结构，减少通用连接件的重复建模工作量。
