实验用飞机主起落架轮组剖视结构设计

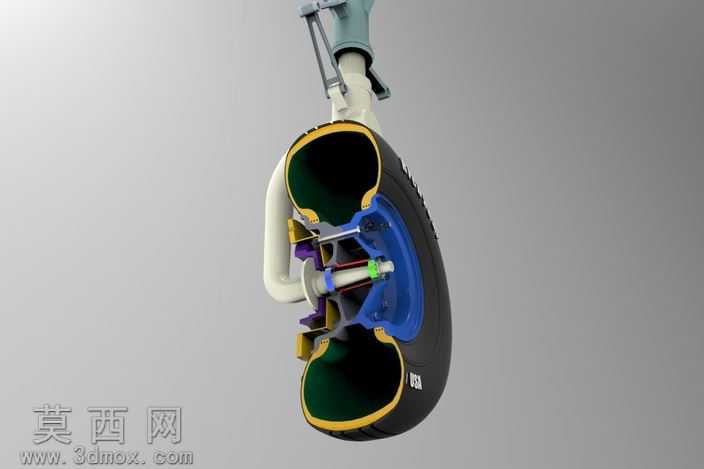

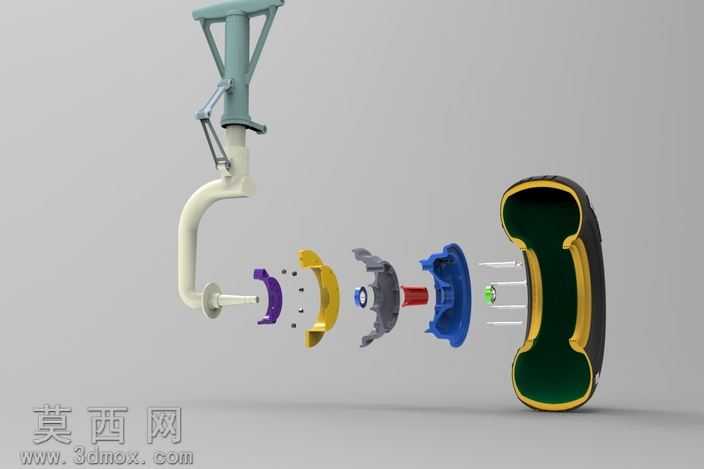

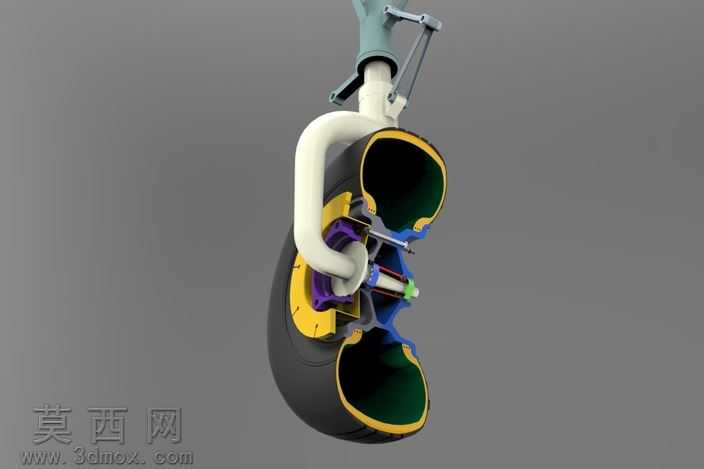

本作品为适配EXP06A2实验实用飞机的主起落架轮组枢纽结构三维建模成果，建模过程围绕航空机轮的核心功能逻辑展开，完整还原了主起落架与机轮连接枢纽的装配关系，未纳入减震器与刹车装置模块，聚焦轮组自身的结构呈现。建模阶段采用自顶向下的设计思路，先搭建起落架支柱与轮轴的基准装配骨架，确定轮组的安装定位轴线与连接接口尺寸，再逐步拆分构建轮胎、轮毂、轮缘、内部支撑构件等独立零件，确保各零件间的装配公差符合航空部件的设计逻辑。渲染环节采用半剖视的展示方案，将轮胎做纵向剖切处理，清晰呈现轮胎内部的层级结构：轮胎外层采用带胎面纹理的橡胶材质，通过调整材质的粗糙度与反射参数还原航空轮胎的耐磨橡胶质感，胎侧添加标识字符细节提升真实度；轮胎内部的缓冲层、气密层分别赋予不同的材质色彩，气密层采用深绿色哑光材质区分于外层黑色橡胶，胎圈部位的加强结构用黄边材质做轮廓标识，直观展现轮胎的多层复合结构。轮毂部分采用蓝色金属烤漆材质，通过调整高光参数还原航空轮毂的金属漆面质感，轮毂内部的轮辐、轴承安装位、支撑筋条等结构逐一建模还原，轮轴部位的紧固件、定位销等小零件采用金属银材质，区分不同构件的材质属性。整体装配结构完整呈现了机轮与起落架支柱的连接方式，上部的支柱连接接头、缓冲连接段的结构清晰，可直观观察到轮组绕轮轴转动的运动副结构，剖视视角下内部的支撑构件、定位结构的排布逻辑一目了然，既满足实验机型的结构演示需求，也可作为航空起落架结构教学的可视化参考模型，使用者可在此基础上自由添加减震模块、刹车组件等部件，拓展完整起落架的全结构设计。
