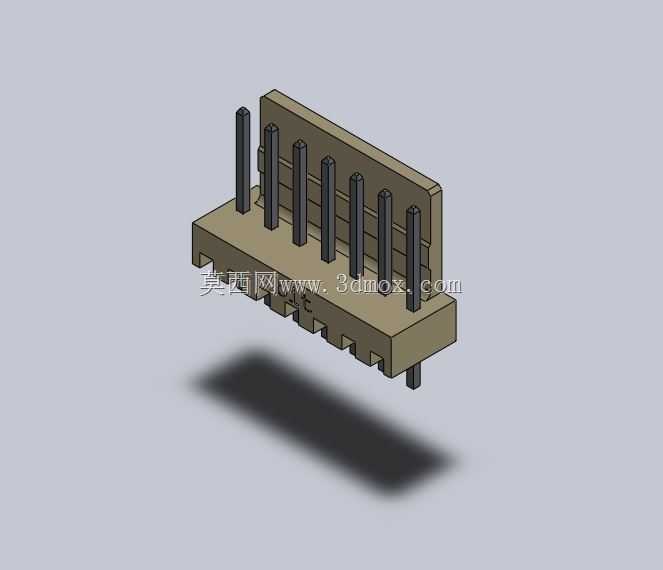

2.54间距7Pin直插式莫仕连接器结构

　　这款直插式针座是板对板、线对板信号连接场景里的常用基础元件，在消费电子控制板、小型工控设备IO接口、传感器信号转接模块、嵌入式开发板扩展接口中都有大量应用，核心作用是实现不同电路模块间的稳定电信号导通，同时承担物理连接的定位与固定作用，避免接线松脱导致的信号中断问题。设计上采用2.54mm标准排距，这是电子行业沿用多年的通用接口间距，适配市面上绝大多数标准杜邦线、排线压接端子，不需要额外定制转接件就能完成接线，7个导通针位刚好覆盖多数低速信号传输场景的通道需求，比如普通开关量信号传输、低速串口通讯、小功率供电回路接线都能适配。针脚采用笔直插装设计，插装端长度匹配常规1.6mm厚度PCB板的波峰焊工艺要求，过孔直径按照行业通用0.

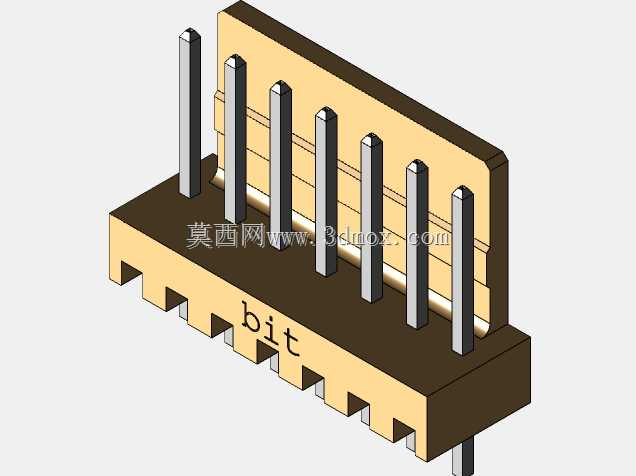

　　8mm标准设计，焊接后针脚与焊盘的结合强度能满足日常插拔的受力需求，不会因为反复插拔导致焊盘脱落。绝缘基座采用带定位凸台的结构设计，基座底部的凹凸卡位结构，一方面是在注塑成型时保证塑胶件的结构强度，避免长期使用后基座开裂变形，另一方面在插装到PCB板时能起到预定位作用，防止过炉焊接时器件偏移导致针脚歪扭。基座侧面的挡墙结构，能在对接公端插头时起到导向作用，避免插反导致的针脚弯折，同时能限制插头的插入深度，保证每个针位的接触深度一致，避免个别针位接触不良导致的信号丢包。整个针座的安装边界严格控制在标准2.54间距排针的通用尺寸范围内，宽度方向不会占用相邻焊盘的布线空间，在PCB布局时可以直接调用标准封装，不需要额外调整器件间距，

　　能有效提升电路板的布线密度，减少整板的空间占用。针脚露出基座的对接端长度按照标准对接深度设计，插入配套母座后接触电阻能控制在毫欧级，不会因为接触压降影响小功率信号的传输稳定性，同时针脚表面的镀层适配常规的压接、焊接工艺，不需要特殊处理就能完成生产组装。
