多回路大电流方形配电连接基座结构

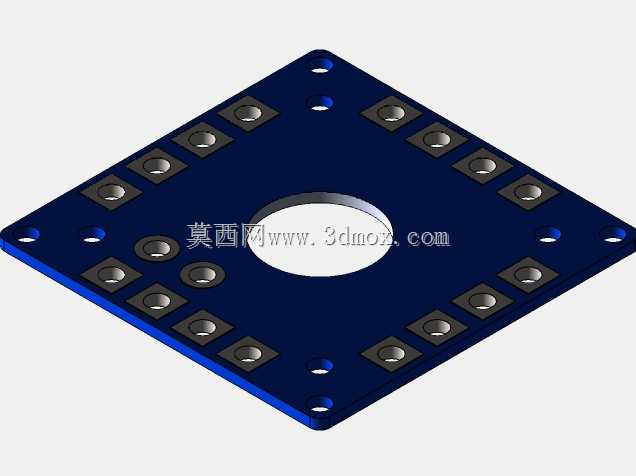

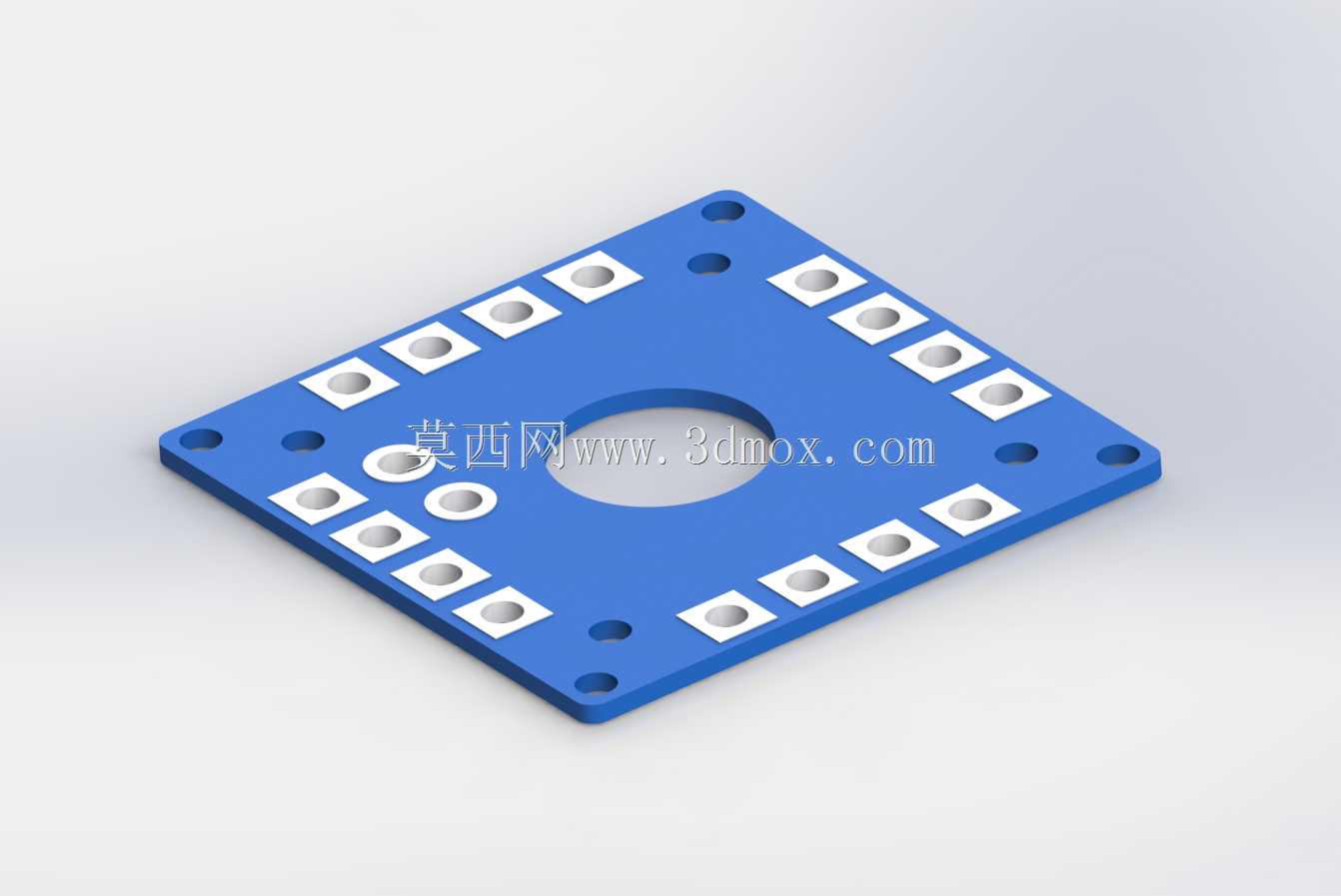

　　这款方形配电连接基座，核心应用场景集中在多旋翼无人飞行器、小型电动特种装备、低压直流动力配电回路中，作为大电流分线的核心承载部件，承担主电源输入到多支路用电负载的电流分配、接线固定、绝缘隔离的核心作用，尤其适配8回路动力输出的配电需求，可承载100A级持续载流工况。从实际使用角度看，这类配电基座直接替代传统散线压接、分线端子排零散布置的方案，能大幅压缩动力舱内的接线占用空间，避免多根大电流线缆交叉堆叠带来的绝缘磨损、接线松动隐患，在高振动的移动装备工况下，可靠性远高于零散接线方案。设计层面，基座整体采用方形对称布局，中心预留大尺寸穿线孔，用于主供电线缆的穿入与固定，主输入线缆可从基座背面直接穿入中心孔位，在正面完成压接固定，

　　大幅缩短主回路的走线长度，降低线路压降。围绕中心孔位，沿方形四边对称布置16组接线固定孔位，每两个孔位对应一个输出回路的正负极接线点，孔位内嵌金属嵌件，避免塑料基座直接受螺丝锁紧力出现开裂、滑牙问题，嵌件端面与基座表面齐平，保证接线端子压接后完全贴合载流面，降低接触电阻。基座四个边角位置预留安装固定孔，孔位做沉头设计，安装后螺丝头完全没入基座表面，不会突出干涉上层接线或周边部件，安装孔的孔距适配主流动力舱的安装梁间距，可直接通过螺丝固定在碳纤维安装板或者金属支架上，不需要额外制作转接件。基座本体采用绝缘工程塑料材质，表面做哑光处理，所有边角位置都做了圆弧过渡，避免尖锐边角划伤线缆绝缘层，载流区域的壁厚经过加厚处理，

　　在大电流持续发热的工况下不会出现形变、软化问题。接线孔位的排布特意做了等间距设计，相邻回路之间预留足够的安全爬电距离，即使在潮湿、多尘的户外使用场景下，也不会出现回路间拉弧、短路的问题。每个接线孔位周边的平面都做了平整度处理，保证OT型接线端子压接后能完全贴合载流面，不会出现点接触导致的局部发热问题。从安装边界来看，基座整体厚度控制在较薄的区间，不会过多占用动力舱的垂直空间，方形外轮廓的四个边都做了直边处理，可紧贴舱体内壁或者其他部件安装，不需要额外预留避让空间，中心穿线孔的尺寸足够容纳大平方主供电线缆穿过，同时预留了线缆绝缘层的容纳空间，不会出现线缆外皮被孔边割破的隐患。在实际选型使用中，这类配电基座可直接配套标准铜接线端子使用，不需要额外定制连接件，日常维护时可直接松开对应回路的锁紧螺丝完成线路更换，不需要拆卸整个基座，大幅降低后期运维的工作量。
