嵌入式工业设备操作控制箱体

这款嵌入式操作控制箱体，主要面向工业现场的设备端人机交互场景设计，多用于小型生产线工位控制、单机设备参数调试、专用装置运行状态监控等工况，可直接嵌入设备机架立面或者安装在独立操作支架上，作为操作人员和设备控制系统之间的交互载体，承载显示模块、操作按键、内部控制电路板等核心组件，同时为内部电气元件提供防护，隔绝车间内的粉尘、切削液飞溅以及轻微的外力磕碰，保障内部元件稳定运行。

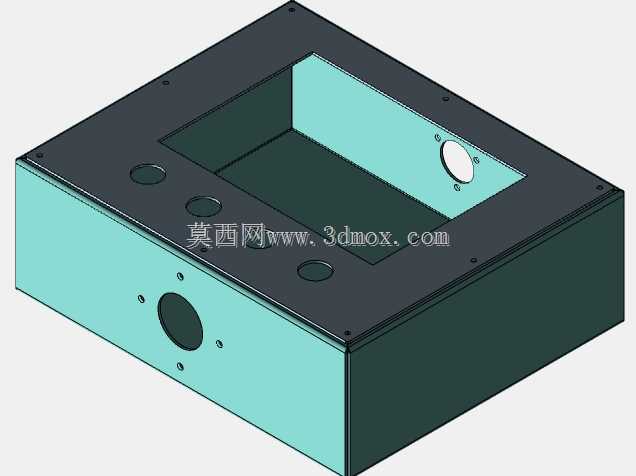

设计阶段优先考虑了现场安装的适配性，整体采用2mm厚度的SUS不锈钢板材加工，抗锈蚀能力强，适配潮湿、有轻微腐蚀性介质的车间环境，整体外轮廓尺寸为宽300mm、高250mm、进深100mm，安装开孔的尺寸关联深度参数做匹配设计，避免安装后出现箱体突出立面过多或者嵌入深度不足晃动的问题。正面区域预留了大尺寸显示屏安装位，屏幕下方均匀排布四个圆形操作按钮安装孔，按钮采用φ22.5的标准节距设计，可直接适配市面通用的工业控制按钮，无需额外做孔位调整，按钮区域对应的安装大厅尺寸为193mm×139mm，预留了足够的接线和元件排布空间，不会出现元件干涉、接线弯折半径不足的问题。

箱体的结构设计采用拼接式钣金结构，边角处做了折弯强化处理，箱体四周预留的固定螺丝孔位均匀分布，保证面板和箱体主体连接紧密，防护等级可满足常规工业现场的使用要求。顶部预留的吊装孔位方便箱体在装配、检修过程中的临时移位，也可作为穿线孔位走顶部布线的线路。箱体进深方向的尺寸设计充分考虑了内部电路板、接线端子的排布空间，既不会因为进深过大造成材料浪费、安装占用空间过多，也不会因为进深不足导致内部元件挤压、线路排布杂乱，影响后期检修维护。

在实际选型使用过程中，该箱体可直接搭配常规的工业液晶显示屏、点动控制按钮、状态指示灯使用，内部预留的安装柱可直接固定通用尺寸的控制电路板，无需额外做安装支架的二次加工，能有效缩短设备的电控部分设计周期，减少非标加工的工作量。面板的平面度控制在合理公差范围内，保证显示屏安装后不会出现挤压漏光、按钮安装歪斜的问题，所有开孔的边缘都做了去毛刺处理，避免安装过程中划伤操作人员、割破线路绝缘层，从细节处适配工业现场的装配和使用需求。
