三自由度并联三角拾取作业机械结构

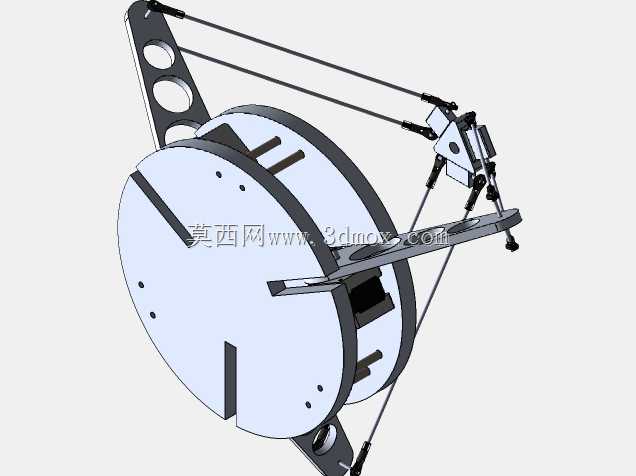

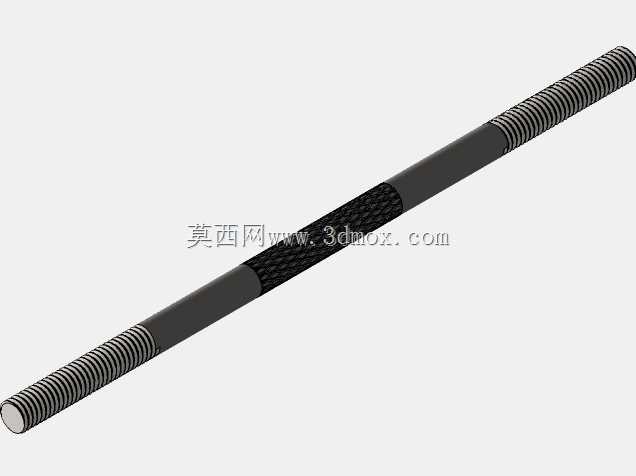

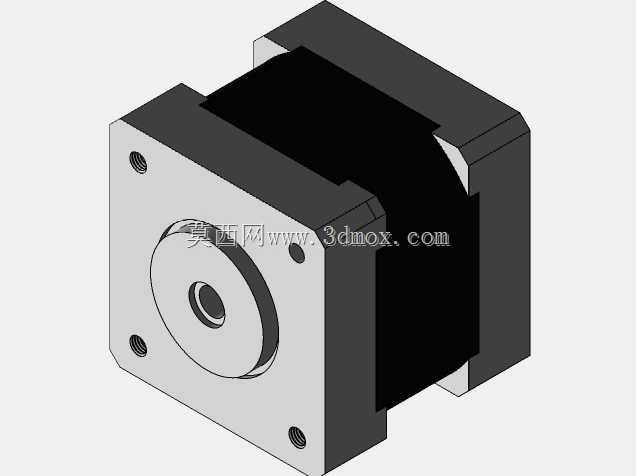

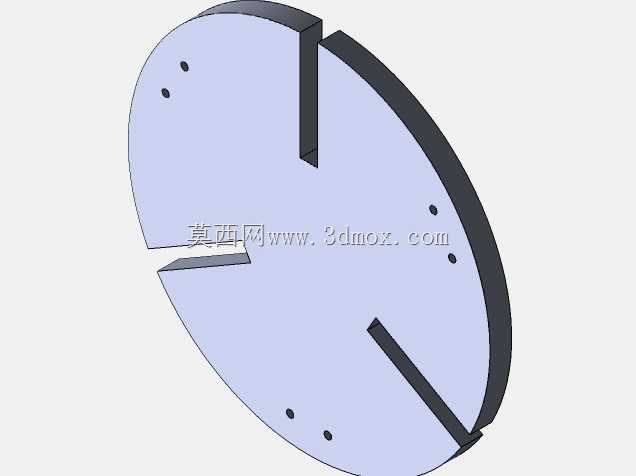

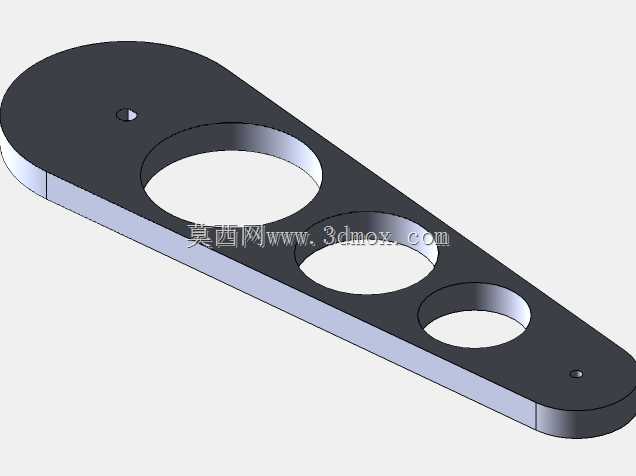

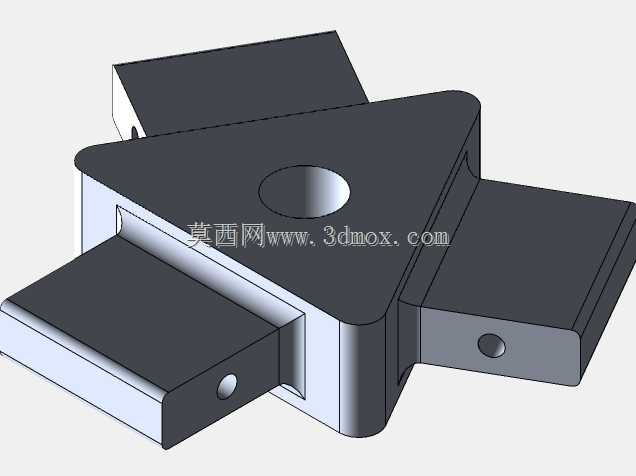

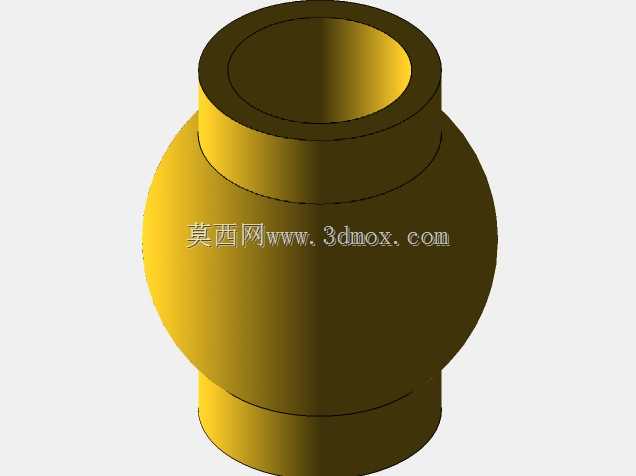

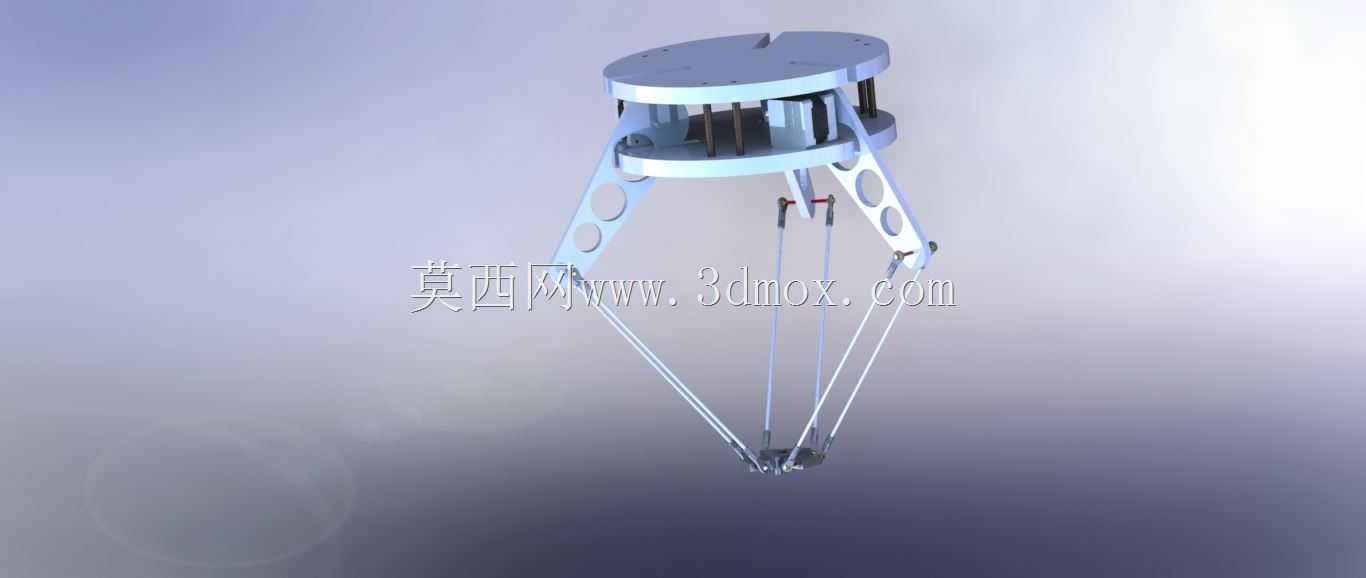

这款三自由度三角并联机构，核心应用场景集中在高速轻载拾取分拣工位，常见于食品包装线的物料快速转运、电子元器件的高速摆盘、医药行业的药瓶分拣装箱这类对节拍要求高、负载不大的作业场景，相比串联关节型机械手，这类并联结构的运动惯量更低，高速往复运动下的动态稳定性更突出。从结构设计逻辑来看，整套机构采用静平台-支链-动平台的经典并联布局，上方的圆形静平台作为整套机构的安装基准，预留了对应驱动组件的安装位，三支对称分布的驱动支链通过铰接结构与静平台连接，每支支链搭配平行四边形约束杆组，确保末端动平台始终保持水平姿态，不会在运动过程中出现姿态偏转，这点对于需要搭载吸盘、夹爪执行平面拾取作业的场景尤为重要，不需要额外增加姿态调整轴就能满足作业需求。安装边界上，静平台的法兰安装位可直接适配常规工业铝型材机架的安装孔位，不需要额外设计转接板，整套机构的作业覆盖范围为静平台下方的倒锥形空间，选型时需要根据生产线的物料排布范围确认安装高度，避免出现作业死区。功能特性层面，三支驱动臂独立运动，通过运动学解算实现末端动平台在X、Y、Z三个方向的高速平移，单段往复运动节拍可控制在0.3秒以内，重复定位精度能满足多数轻工分拣场景的要求，支链上的镂空减重设计是为了进一步降低运动部件的重量，减少驱动电机的负载惯量，提升高速运动下的响应速度，铰接位置的轴承安装位预留了足够的装配间隙，方便后期维护时更换易损件。设计过程中优先考虑了运动干涉问题，所有支链在极限运动位置都做了行程限位，避免杆组之间发生碰撞，驱动组件的安装位采用下沉式设计，既压缩了整套机构的整体高度，也能对驱动部件起到一定的防护作用，避免生产现场的粉尘、碎屑直接落到传动部件上。
