无接线端子NEMA17步进电机结构设计

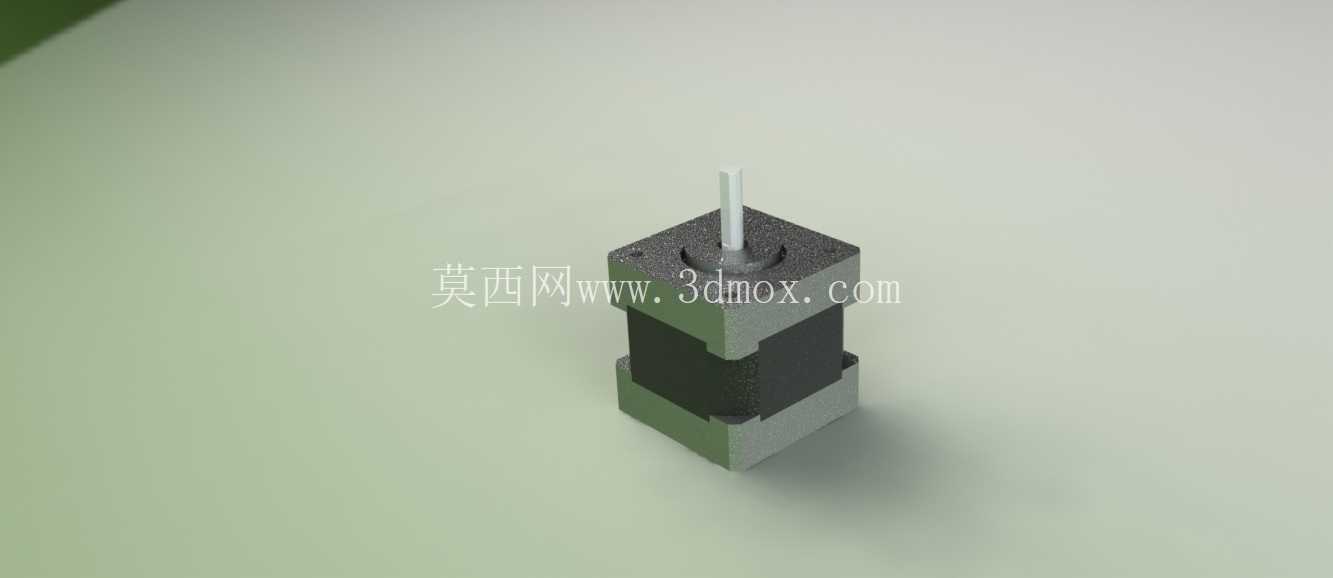

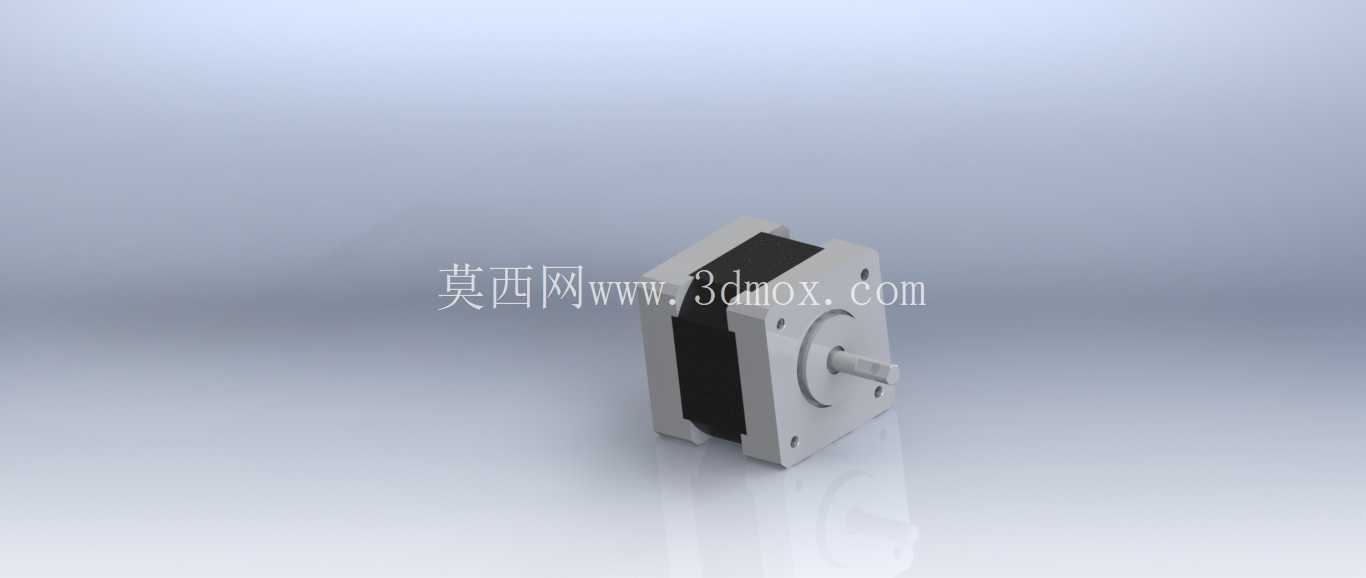

　　在桌面级自动化设备、小型工业机器人关节、3D打印运动轴、精密检测位移平台这类对安装空间有严格限制的场景里，NEMA17规格步进电机一直是选型清单里的高频选项，这次呈现的无接线端子款结构，就是针对紧凑安装空间做的优化版本，去掉了侧方突出的接线端子座，能进一步压缩电机本体在设备内部的占用空间，适配那些布线空间被严格限制、需要将电机嵌入安装槽位的设计场景。从实际使用场景来看，这类无端子的NEMA17步进电机常被用在Delta并联机器人的小臂驱动关节、小型桌面机械臂的回转关节、自动化点胶设备的Z轴升降模组、精密送料机构的定距输送单元里，这类场景的共同特点是电机安装位周边没有多余空间容纳突出的接线结构，线缆需要从电机尾部或侧方预设的走线槽直接引出，避免端子突出部分和周边结构件产生运动干涉。

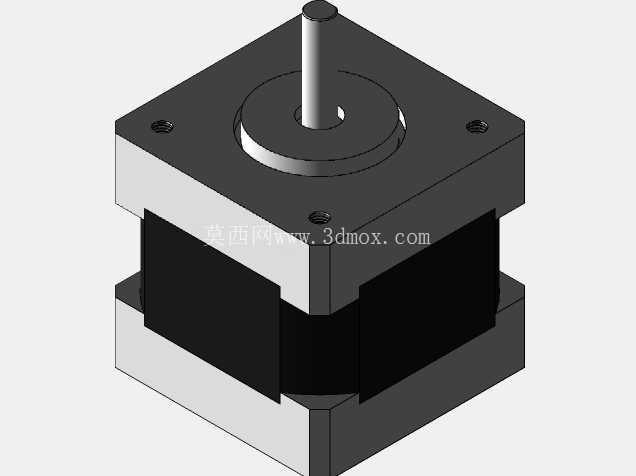

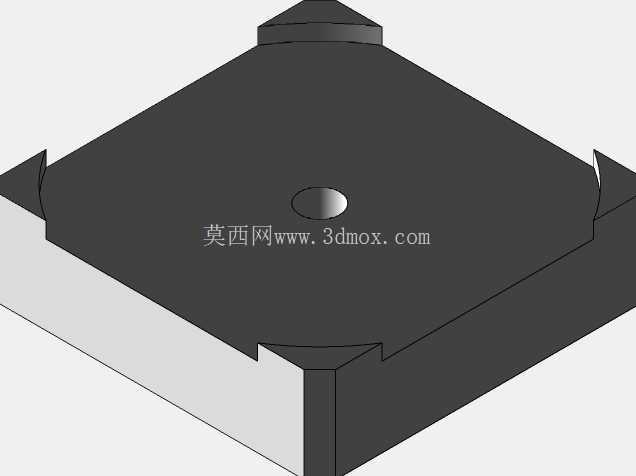

　　从功能特性上看，这款步进电机保留了NEMA17标准安装界面的全部特性，端面安装孔位遵循42mm见方的标准布局，输出轴直径、轴伸长度都符合通用规格，能直接适配市面上绝大多数同步轮、联轴器、行星减速箱等配套传动件，不需要额外做转接结构设计；去掉接线端子之后，电机外壳的侧面没有突出结构，安装时可以将电机本体完全嵌入设备的安装立板内，只保留输出轴侧和传动部件连接，大幅降低整个运动模组的横向占用尺寸，对于多轴并排布置的场景，比如多通道点胶头的并排驱动、多工位送料轴的平行排布，这种无端子结构能把轴间距压缩到更小的范围，提升设备整体的空间利用率。从设计思路层面来说，这款模型在建模时完全还原了实际产品的结构细节：电机定子部分的方形外壳做了边角倒角处理，避免安装时锐边划伤操作人员或线缆；输出轴端的轴承位台阶、端盖固定螺丝的沉孔位置都按照实际加工尺寸还原，端盖上的定位止口尺寸符合通用安装标准，能保证电机安装到设备面板上时的同轴度，减少输出轴的径向跳动；电机尾部的端盖没有预留接线端子的安装凸台，整个端面保持平整，线缆可以直接从尾部中心的出线孔引出，适配直出式线缆的布线需求，也方便用户根据自己的设备布线方向自定义线缆长度和接头类型。

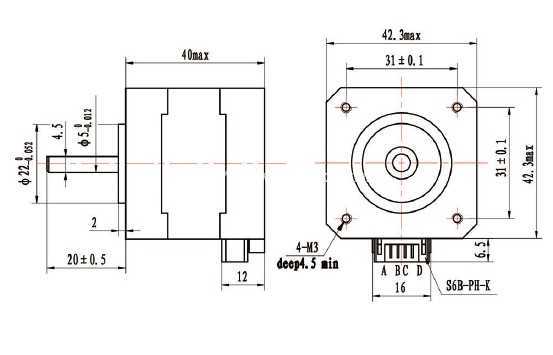

　　关于外形尺寸与安装边界，这款电机的本体边长严格遵循NEMA17标准的42mm规格，本体长度根据扭矩等级做了对应还原，安装孔为M3螺纹孔，孔位中心距为31mm，和标准NEMA17电机完全通用；输出轴直径为5mm，轴伸长度24mm，轴端加工有平面，方便紧定螺丝锁紧传动件，避免传动过程中出现打滑；需要注意的是，因为去掉了侧方的接线端子，电机侧面到安装面的距离就是本体的半宽尺寸，安装时不需要在安装板上额外预留端子避让槽，只需要在电机尾部预留足够的线缆弯曲半径即可，通常预留15mm以上的尾部空间就能满足线缆弯折的需求，相比带侧端子的同规格电机，横向安装空间能节省至少10mm，对于空间紧凑的小型设备来说，这个尺寸余量往往能决定整个结构方案是否可行。

　　在实际结构选型时，这类无端子电机特别适合那些需要将电机埋入设备框架内部的设计，比如桌面级雕刻机的龙门架驱动轴，把电机嵌入铝型材框架的槽内，既可以保护电机本体不受加工碎屑的污染，也能让设备的外轮廓更加规整，没有突出的电机结构；在小型AGV的驱动轮组设计里，这种无端子结构也能让轮组的横向尺寸更窄，适配更小的车体宽度，提升AGV在狭窄通道内的通行能力。建模过程中对电机的内部结构做了简化处理，但外部的所有安装接口、配合尺寸都完全按照实物测绘还原，能直接用于设备的整体装配干涉检查，也可以用来生成安装板的加工图纸，不需要再反复核对安装尺寸；模型的输出轴部分做了单独的实体拆分，方便设计师在做装配时直接和联轴器、同步轮等部件做配合约束，提升整体装配的效率。对于做小型自动化设备结构设计的工程师来说，这类标准规格的执行部件模型不需要自己从零开始建模，直接调用就能完成整体布局，能大幅缩短方案设计阶段的时间，把更多精力放在核心功能结构的优化上，而不是花费时间重复绘制标准件模型。
