PVC管道内部检测用爬管机器人结构设计

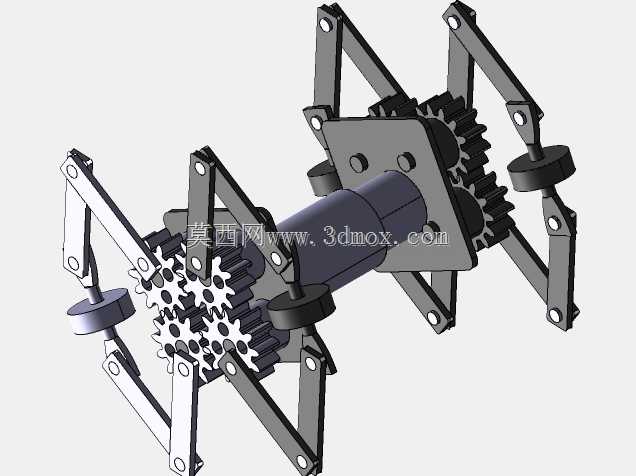

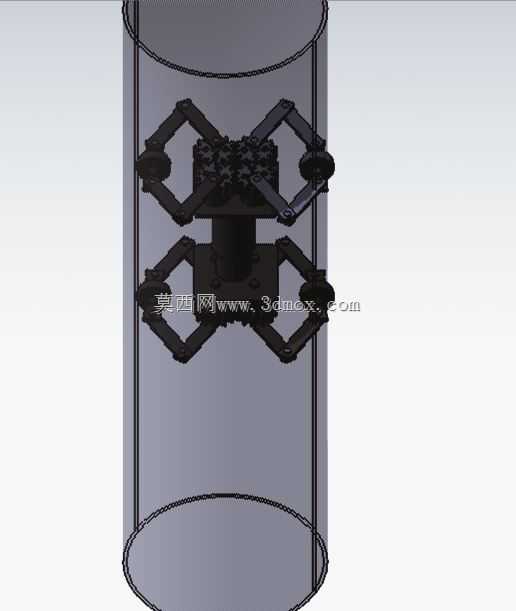

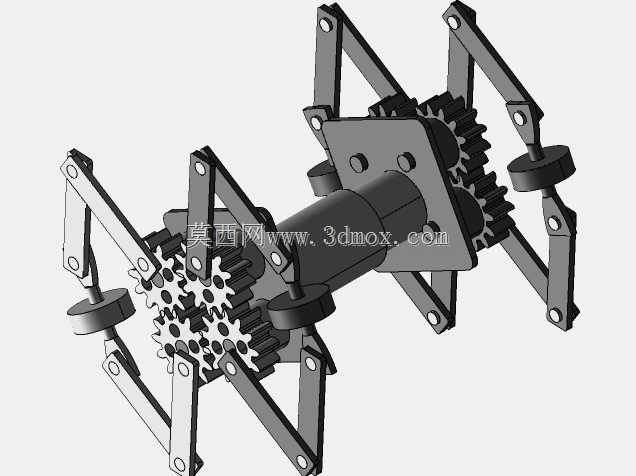

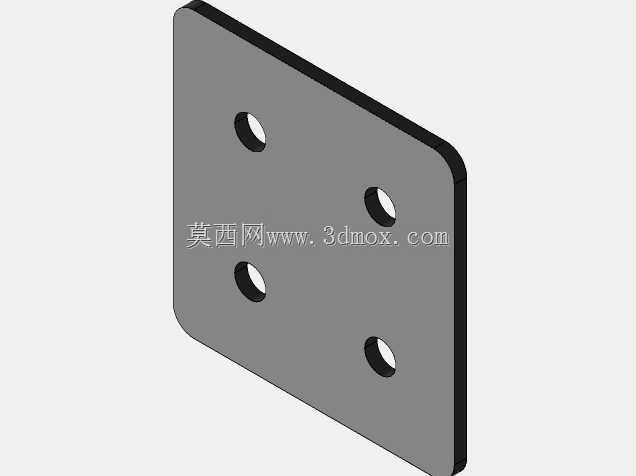

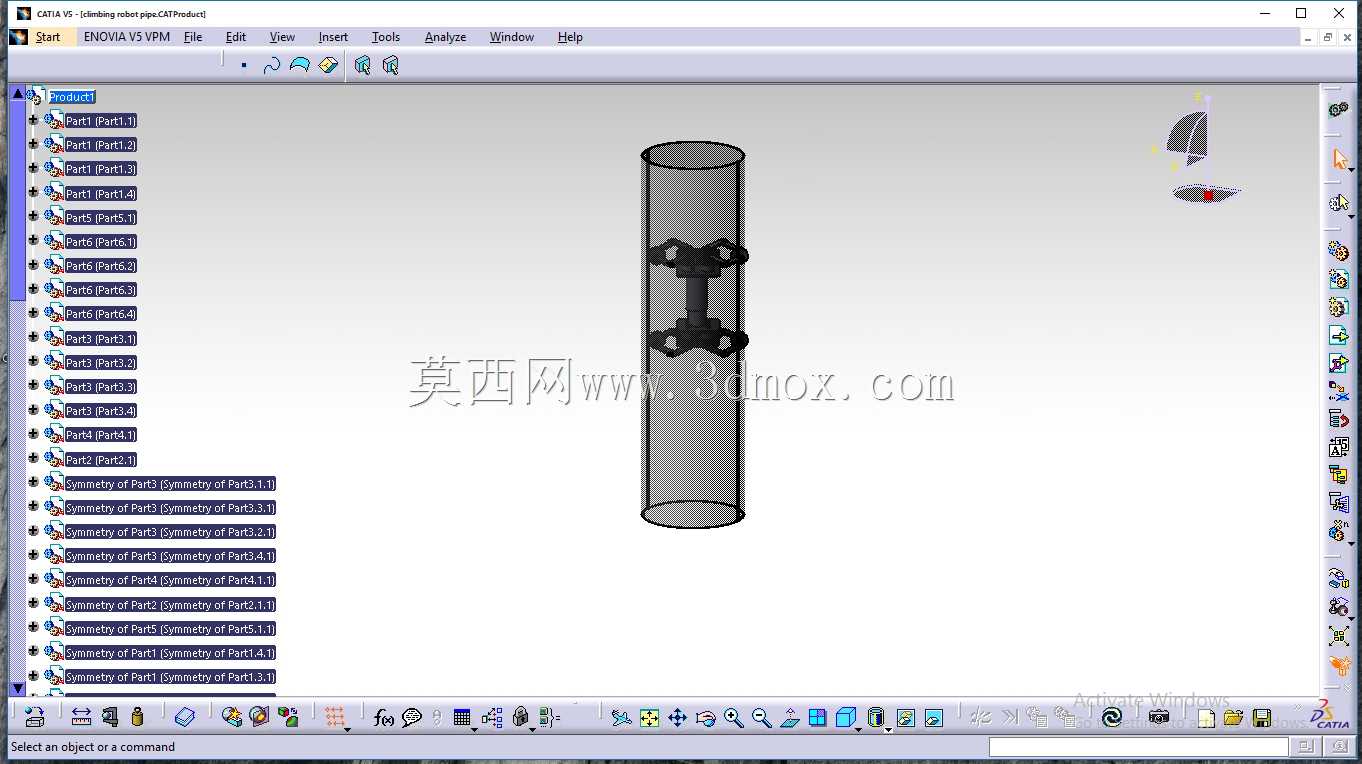

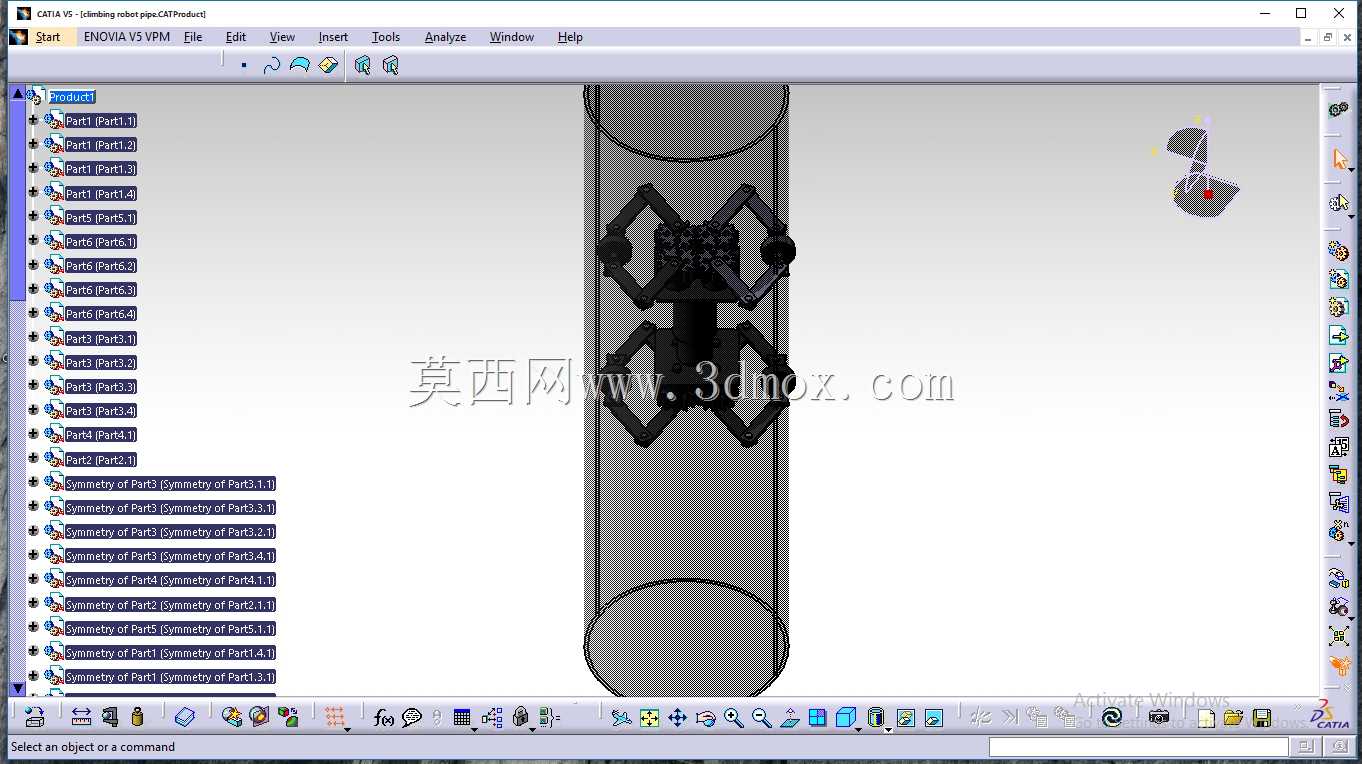

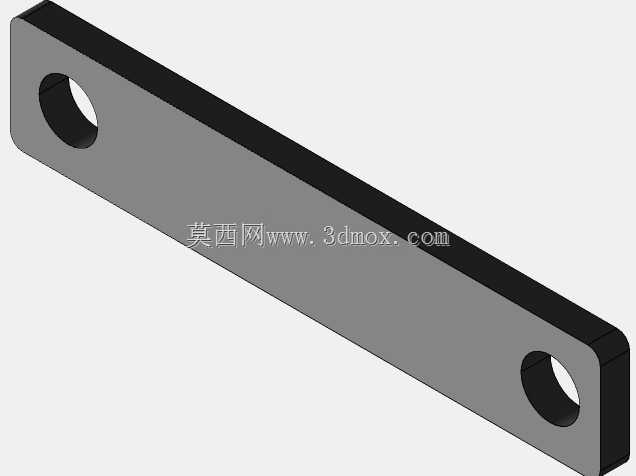

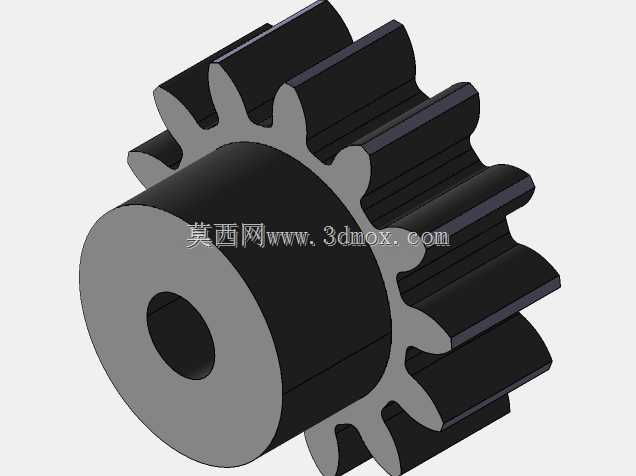

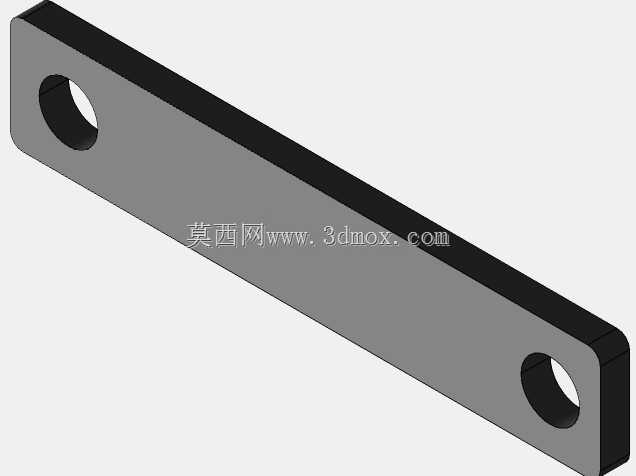

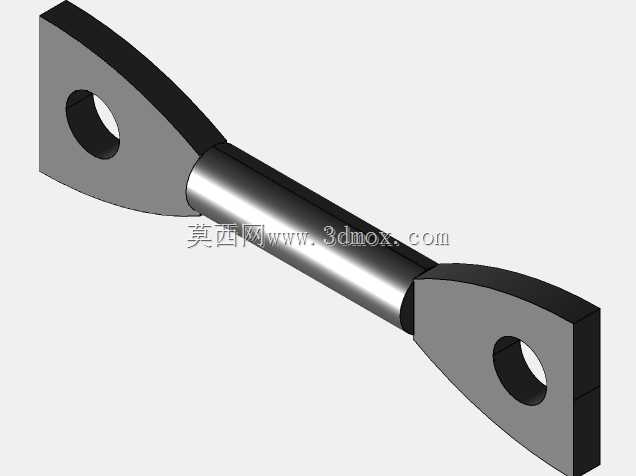

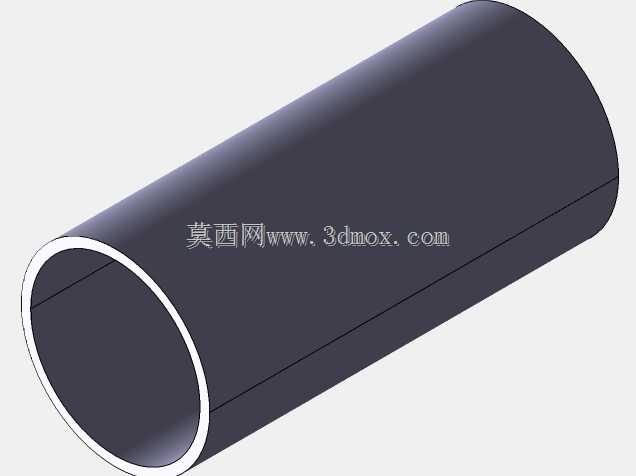

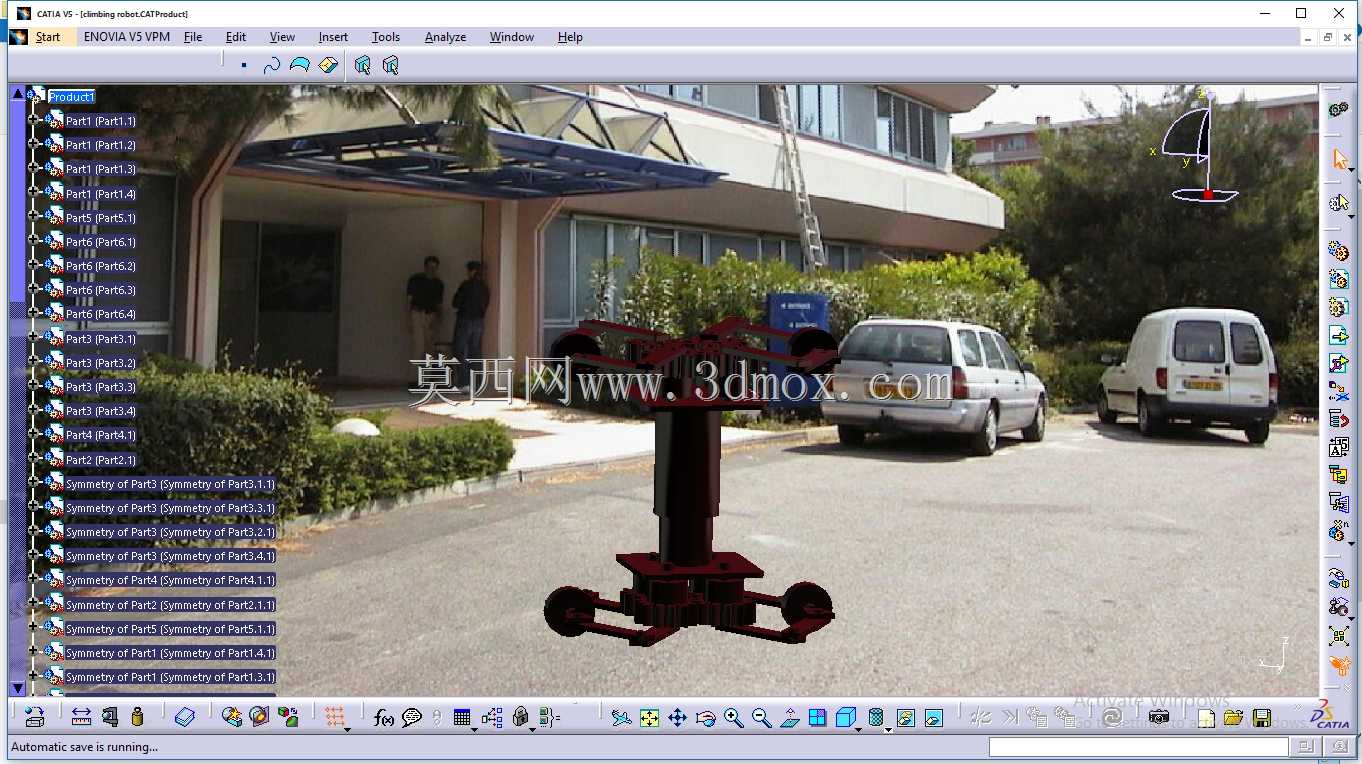

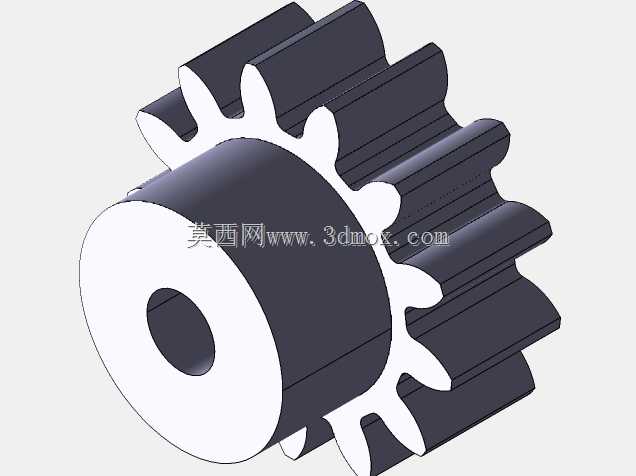

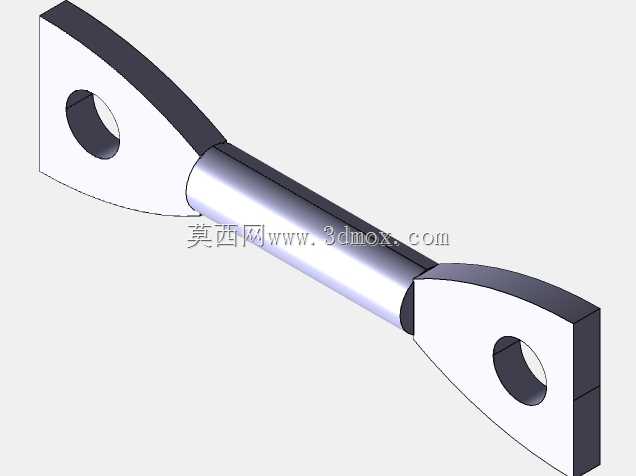

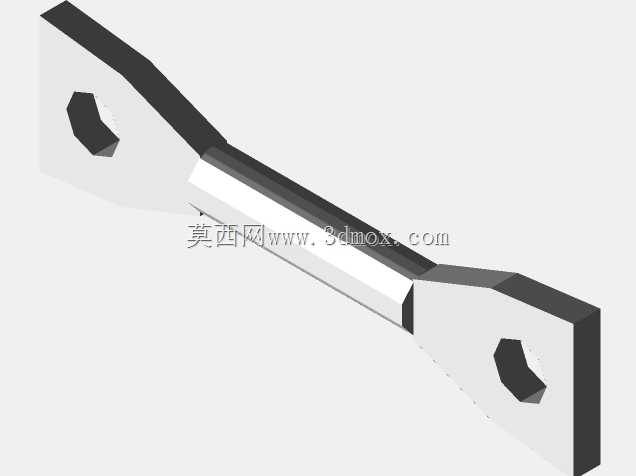

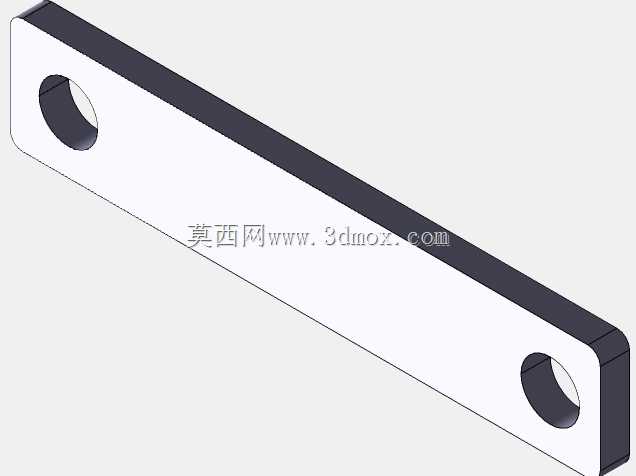

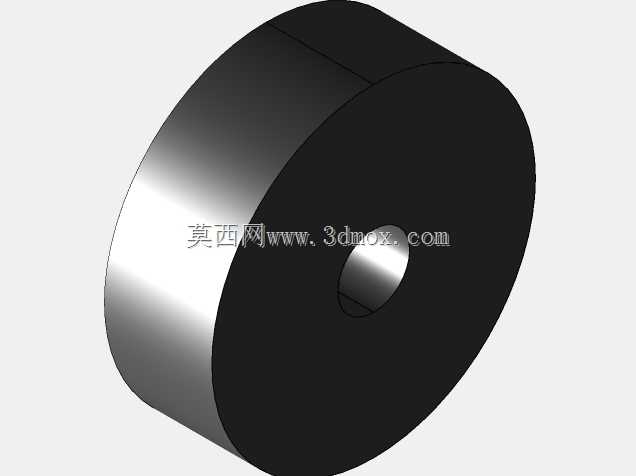

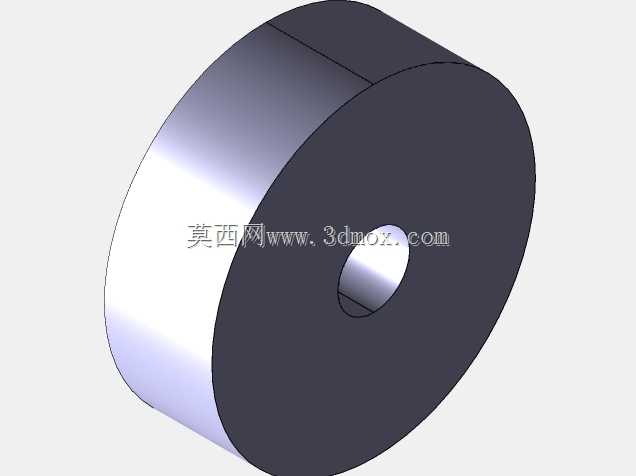

　　在市政给排水、化工流体输送、建筑管线运维等场景中，PVC管道的内部缺陷排查、淤积检测、破损定位长期依赖人工内窥或开挖排查，作业效率低且存在作业盲区，这类沿管道内壁行走的爬管机器人，正是为适配中小口径PVC管道的管内作业需求开发的专用行走载体。从结构设计逻辑来看，该设备采用上下两组对称布置的剪叉式夹持行走机构，每组机构周向均匀分布多组带滚轮的支撑臂，依靠剪叉结构的伸缩自适应特性，可在一定管径范围内的PVC管道内壁实现稳定撑紧，避免行走过程中出现打滑、偏斜甚至卡滞的问题，适配不同壁厚、不同内径偏差的PVC管材安装边界，无需针对单一管径做定制化结构调整。设备的核心承载段位于两组夹持机构中间，可预留安装空间搭载内窥摄像头、缺陷检测传感器、

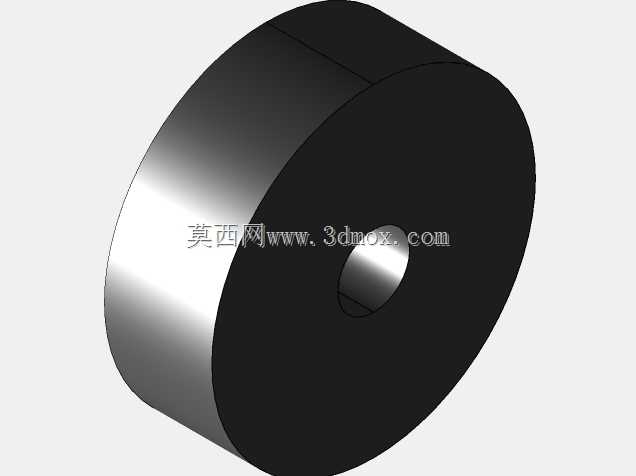

　　管壁清理模块等作业端部件，行走过程中沿管道轴向平稳移动，可完成直管段内的全周向巡检作业，替代人工进入狭窄管腔完成高危检测任务。从安装适配维度考量，该爬管机构的收拢外径小于常规中小口径PVC管道的最小通径，可从管道端部的检修口直接送入管内，无需对现有管线做额外改造；剪叉臂的张开行程覆盖常用PVC给排水管的内径区间，撑紧力可通过结构参数调整适配不同摩擦系数的PVC内壁材质，避免撑紧力过大造成管壁变形、或是撑紧力不足导致行走打滑。在功能实现层面，两组夹持机构可配合完成交替式撑紧与轴向移动，类似蠕动爬行的运动逻辑，可在水平、倾斜甚至垂直布置的PVC管道内实现稳定行走，不会因为管道坡度出现溜退问题；所有行走滚轮均采用圆弧面轮廓设计，

　　与PVC管道的圆柱内壁形成面接触，降低局部接触应力，避免行走过程中刮伤PVC管道内壁的防腐层或光滑内壁。结构设计上充分考虑了管内作业的空间限制，整体采用同轴式布局，所有结构件均围绕管道中心轴线对称布置，重心始终落在管道轴线上，避免偏心造成的行走偏磨；运动部件均做了圆角钝化处理，防止在管内移动时勾挂管道接缝处的毛刺、或是缠绕管内的淤积杂物，提升复杂管内环境下的通行可靠性。
