SolidWorks设计行星齿轮传动组件

项目分类:3D模型 发布时间:2021-09-27 ID:290364
  • SolidWorks设计行星齿轮传动组件
  • SolidWorks设计行星齿轮传动组件

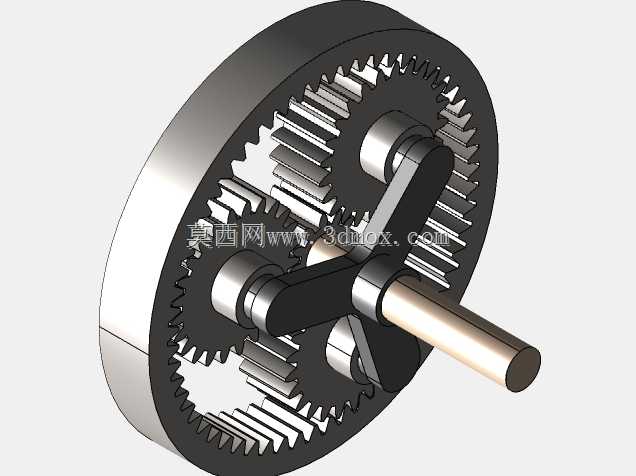

这套行星齿轮组件在常规工业传动场景中适配性极强,小到自动化生产线的工位动力传递单元,大到中小型输送设备的减速输出端,都能见到同结构传动组的应用。区别于普通定轴齿轮组,这套结构依靠内齿圈、多个行星轮与太阳轮的配合,能在极小的安装空间内实现大传动比输出,同时多行星轮均分载荷的特性,让整套传动组件在承受冲击负载时表现更稳定,不会像单组定轴齿轮那样出现单点应力集中导致的齿面崩损问题。

从设计逻辑来看,建模时优先确定了太阳轮的输入轴径,这一尺寸直接对接上游驱动电机的输出轴公差,轴段预留了标准键槽安装位,保证扭矩传递过程中不会出现轴孔打滑的问题。行星轮的安装销轴与行星架采用过盈配合定位,销轴与行星轮内孔之间预留了标准轴承的安装空间,避免行星轮转动时出现干磨卡顿。内齿圈的外圆设置了定位止口,可直接嵌入设备箱体的安装槽内,不需要额外设计复杂的定位结构就能保证齿圈与输入轴的同轴度,降低装配时的调校难度。

实际选型应用时,这套组件的安装边界需要重点关注:轴向总长度要匹配设备箱体的内部空腔深度,输入轴伸出端的长度要保证与电机输出轴的联轴器完全贴合,不能出现轴段过长顶死联轴器、或是过短导致联轴器啮合长度不足的问题。径向尺寸上,内齿圈的外圆直径要适配箱体的安装孔位,行星架的输出端连接尺寸要匹配下游负载的输入接口,整套组件装配完成后,手动转动输入轴时要保证所有行星轮同步啮合,没有卡滞、偏摆的情况,齿侧间隙控制在常规传动要求的合理区间内,既不能间隙过大导致正反转冲击,也不能间隙过小出现转动卡涩。

不同于大规格重载行星减速结构,这套轻量化的行星齿轮组更适合中低扭矩的传动场景,比如小型自动化设备的工位转台驱动、轻型输送线的动力减速单元,建模时所有轮齿的参数都经过啮合校验,齿顶高、齿根高的取值符合通用齿轮设计规范,能保证连续平稳的动力传递,不会出现传动过程中的异响、跳齿问题。行星架的结构做了轻量化处理,在保证支撑强度的前提下去除了多余的材料,降低整套组件的转动惯量,让启停过程的动力响应更迅速。
